Владельцы бюджетных сварочных инверторов сталкиваются с проблемой излишне коротких проводов. У моего аппарата они всего лишь по 180 см, что ограничивает удобство при работе. Я решил заменить плюсовой кабель новым цельным куском, а массу срастить из 2 родных отрезков. Для их соединения я предлагаю надежный способ без пайки и опрессовки.
Материалы и инструменты
Для выполнения работы потребуется:
- шестигранный ключ;
- тонкая медная проволока;
- термоусадочная трубка под диаметр кабеля;
- изолента;
- плоскогубцы;
- газовый паяльник;
- ножницы по металлу или кабелерез;
- монтажный нож.
Сращивание кабеля

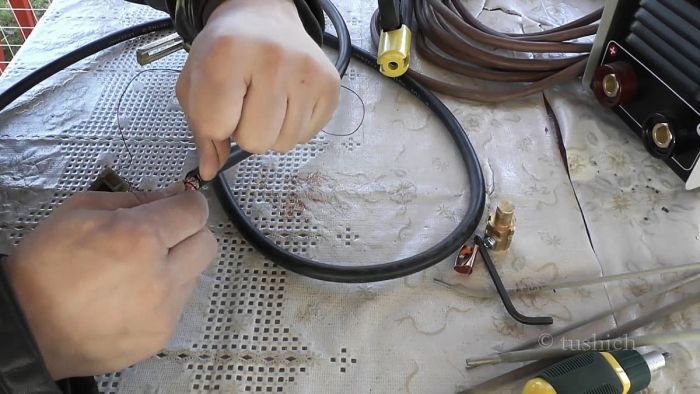

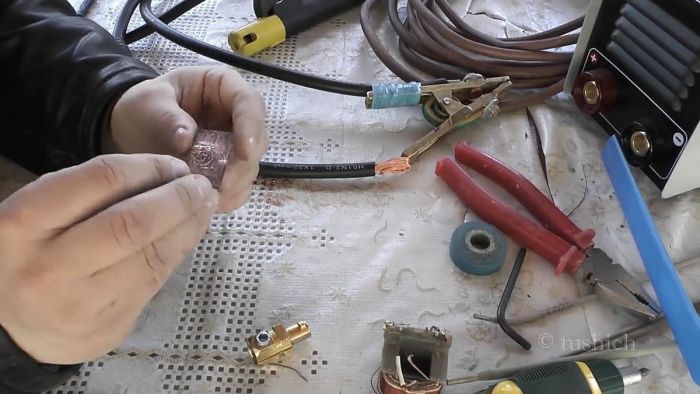

Для начала необходимо снять наконечник кабеля, который подключается к инвертору. Для этого он вставляется в аппарат, после чего нужно с силой натянуть изоляционный колпак на себя. Под нагрузкой он выходит, открывая наконечник. Тот фиксируется одним болтиком. Его нужно выкрутить шестигранным ключом, чтобы освободить кабель. Для предотвращения раздавливания пучок жил обмотан медной пластинкой, которую тоже нужно снять, разогнув плоскогубцами.

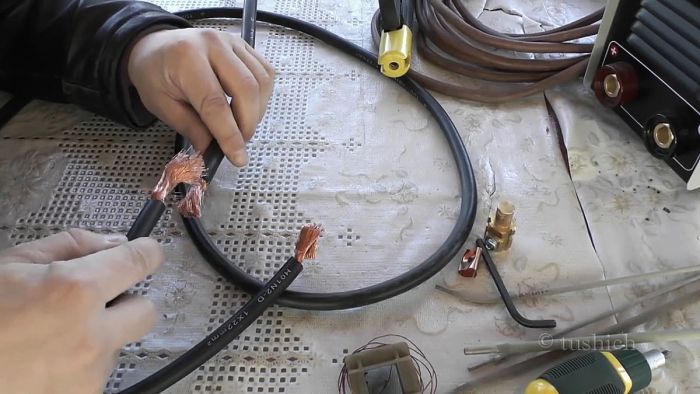

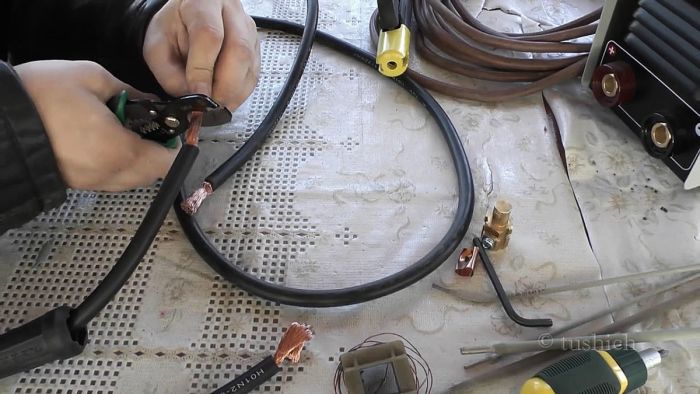

Далее потребуется подготовить два свободных конца на отрезках кабеля для сращивания. С помощью кабелереза или ножниц по металлу их концы подрезаются, чтобы сделать ровные торцы.

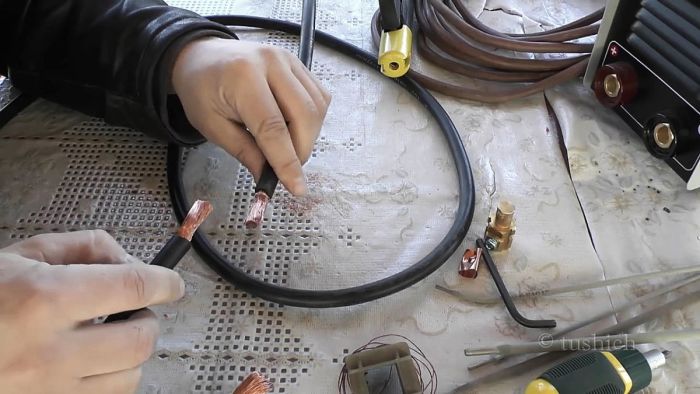

Длина оголенных жил на обоих кабелях должна быть одинаковой. В зависимости от ситуации нужно будет немного снять лишней изоляцией на одном из них с помощью монтажного ножа или просто обрезать второй провод немного больше. Оптимальная длина пучков для сращивания около 3 см.

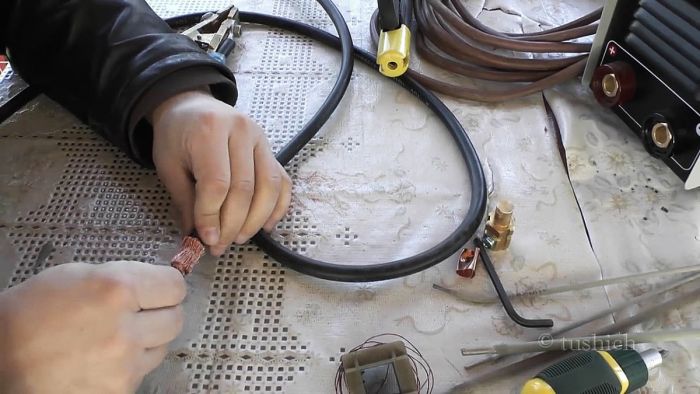

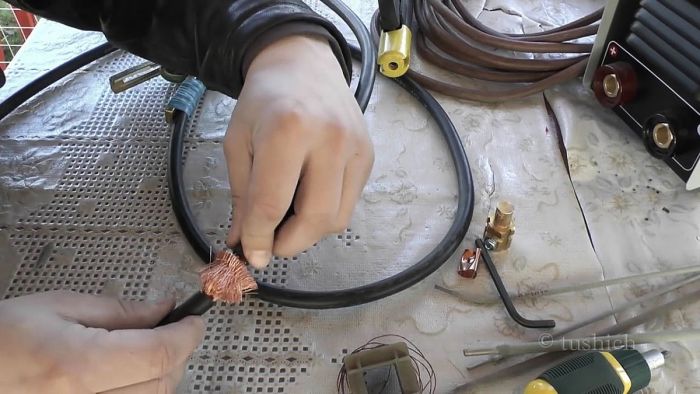

Подставляю торцы подготовленных пучков жил двух кабелей друг к другу и массирующими движениями надвигаю их навстречу. Медные жилы раздвигаются, обеспечивая сращивание. По мере сдвижения медные проводки распушаются, поэтому их нужно контролировать пальцами, возвращая на место, чтобы они не преломлялись.

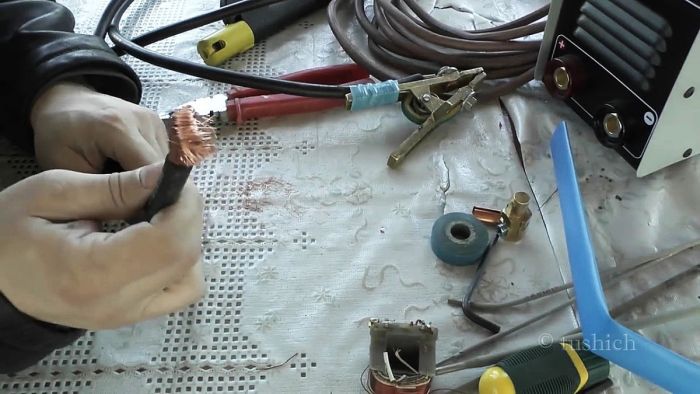

После того как жилки дойдут за несколько миллиметров до начала изоляции их нужно обжать пальцами. При этом не нужно ничего закручивать. В данном способе скрутка не применяется.
Чтобы зафиксировать сращивание беру медную проволочку. Ее можно снять с любого старого электромотора или трансформатора. Она имеет прозрачное диэлектрическое покрытие, но оно не помешает. Ни в коем случае нельзя использовать алюминий, поскольку он окисляется с медью. Не подойдет и сталь, по причине плохой гибкости.

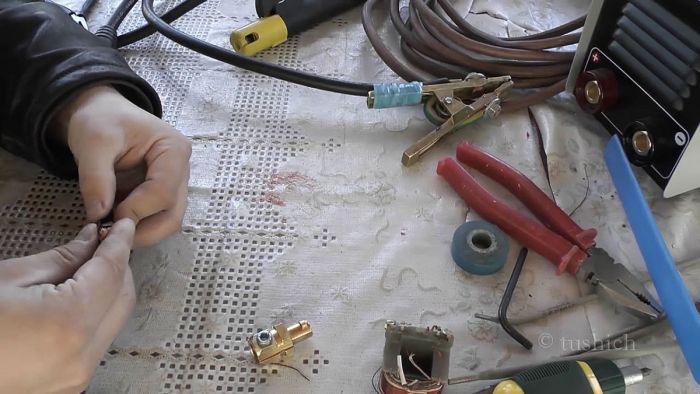

Для надежного затягивания проволочки я применяю рыбацкий узел, которым фиксируются крючки к леске. Для этого на ее конце формируется длинная петелька. Проволочка просто складывается вдвое с коротким хвостиком около 8 см. Она прикладывается к сращенному кабелю с сантиметровым нахлестом на изоляцию. После чего длинный конец начинает наматываться от ее короткого кончика по направлению к повороту петли.

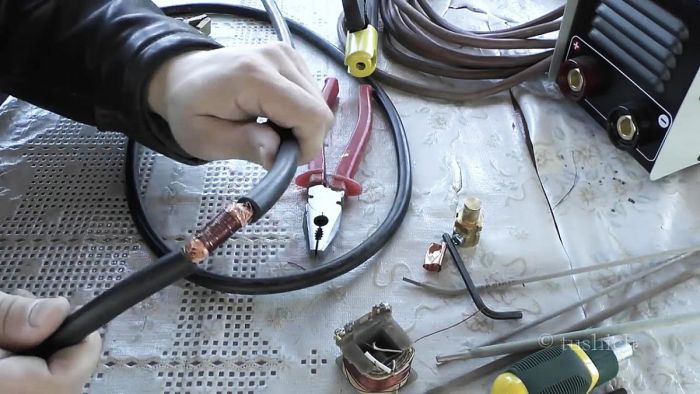

Для большей надежности нужно мотать виточек к виточку. Проволочка должна быть натянута, чтобы достигнуть тугого соединения. Покрыв витками всю длину сращивания кабеля, проволока обрезается. Нужно оставить хвостик примерно в 10 см.
Полученный в результате конец запускается в кольцо петли. После этого петелька затягивается за короткий край, который располагается на другой стороне, где были начаты витки. Утягивать нужно до тех пор, пока длинный конец не уйдет под обмотку.

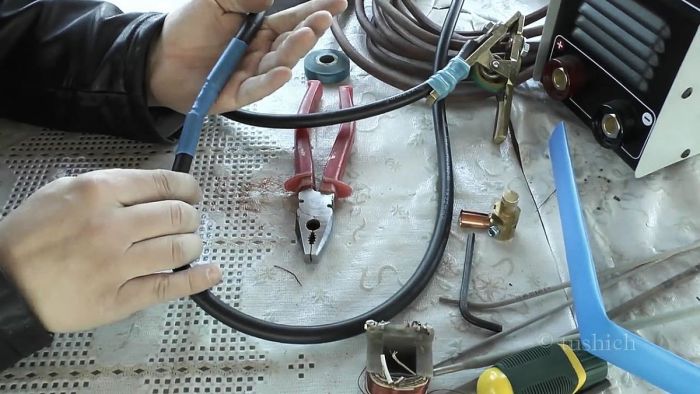

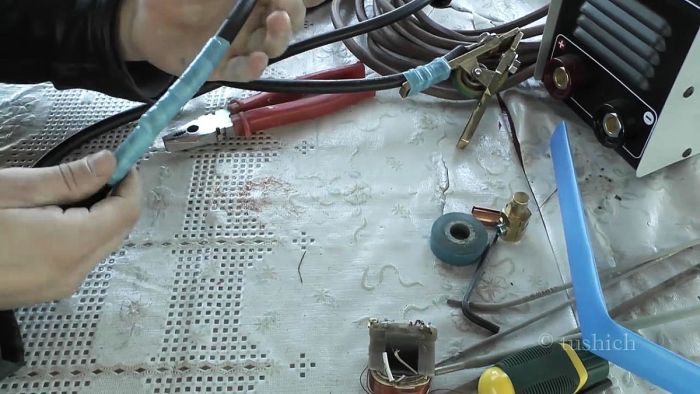

Осталось только изолировать готовое соединение. Для этого я сначала затянул его термоусадочной трубкой, после чего решил еще добавить и изоленты. Оказалось, было бы лучше сделать наоборот.
Установка наконечника

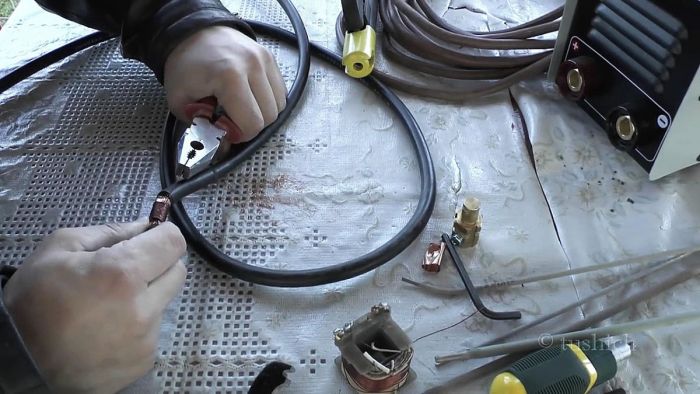

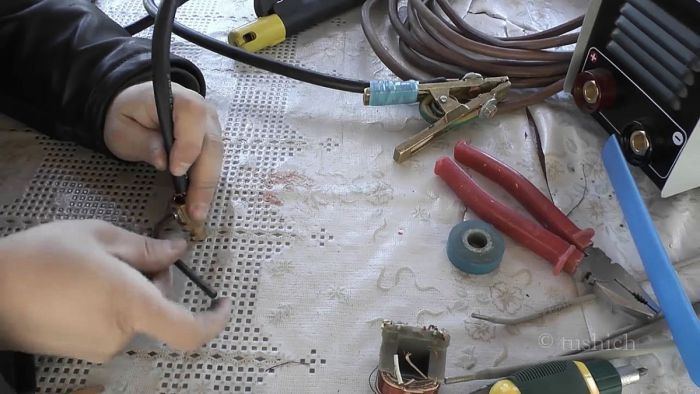

Остается только установить наконечник кабеля. Нужно сначала выровнять пластинку, удерживающую жилы в пучке. Она выравнивается плоскогубцами. После этого я ее разогреваю газовым паяльником докрасна и бросаю в воду. Применяется тот же принцип, что и при закалке стали, но медь от этого становится не твердой, а мягкой. Размягченная пластина легко обматывается вокруг пучка жил.

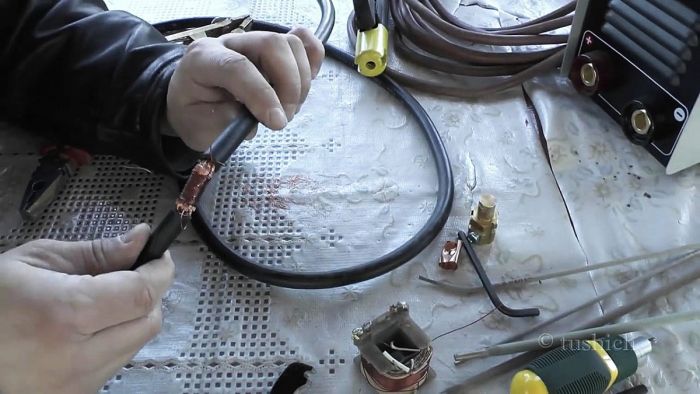

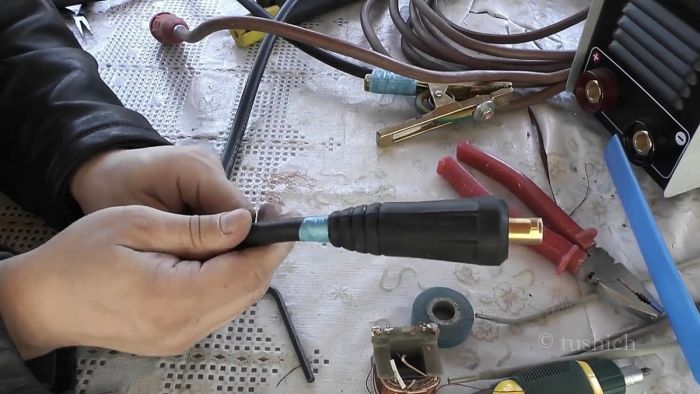

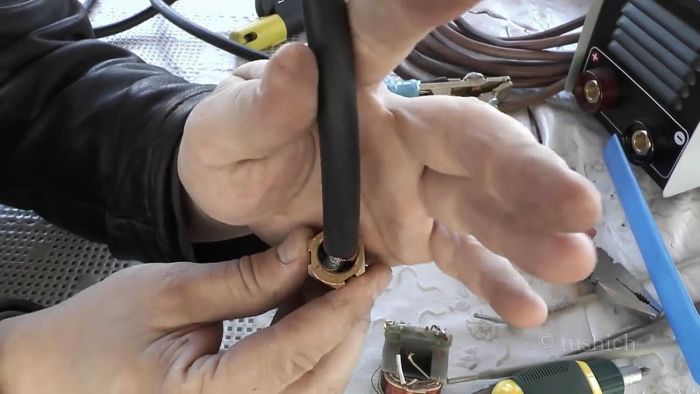

Далее устанавливаю на нее наконечник, зажимаю болтик ключом и возвращаю на место изоляционный колпак. Если он не хочет сидеть плотно, то на кабель можно подмотать немного изоленты, чтобы сделать утолщение.
Такой способ сращивания кабеля практически вечен, и не требует наличия дорогих редко применяемых инструментов, таких как мощный паяльник или обжимной пресс для гильз. Соединение получается вполне гибким, что от него и требуется.
