как сделать меч джедая

В данном посте пойдет речь о том, как я сделал этот меч сам. Изначально хотел купить его, но увидев, за сколько продаются хорошие варианты, решил попробовать сделать. "Нет нужного товара? Сделаем его сами"

Сразу скажу, что я не являюсь профессионалом в области электрики, пайки, и всего, что связано с трубами - я обычный любитель, который любить что-то делать сам.


Итак, данный меч предполагался как подарок имениннице на ее День Рождения. Идея его была очень спонтанной - на мероприятии будущая именинница, увидев красный световой меч, не отводила от него взгляд весь вечер (хотела стащить его). Времени было достаточно, поэтому ищем в интернете материал по самостоятельной сборке, производим закупку материала и делаем сборку.

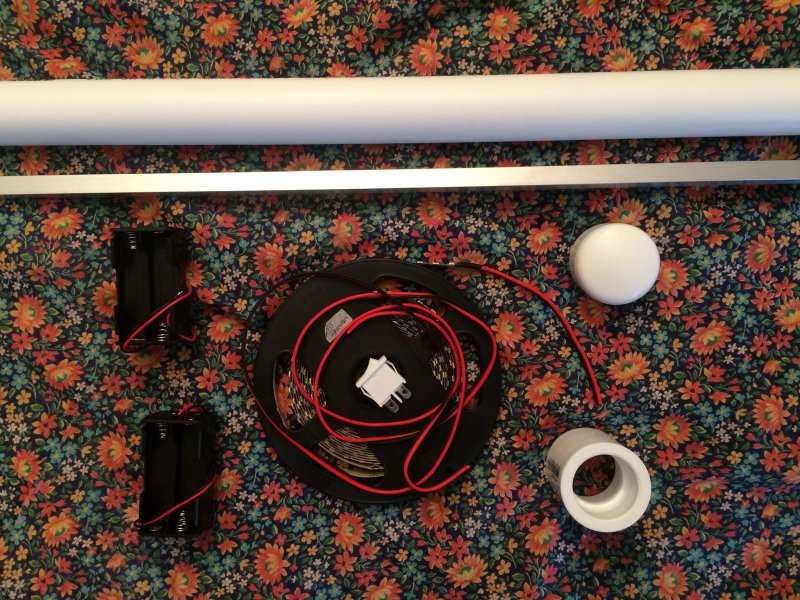

Были куплены следующие материалы:
- труба пвх неаримированная диаметром 32мм
- заглушка для неё
- переходная муфта для ручки
- красная светодиодная лента длинной 4м (120 диодов на метр)
- два блока для 4-х пальчиковых батареек (для ленты требуется 12в. Батарейки по 1.5в - 1.5в*8 = 12в)
- кнопка
- труба алюминиевая 10*10

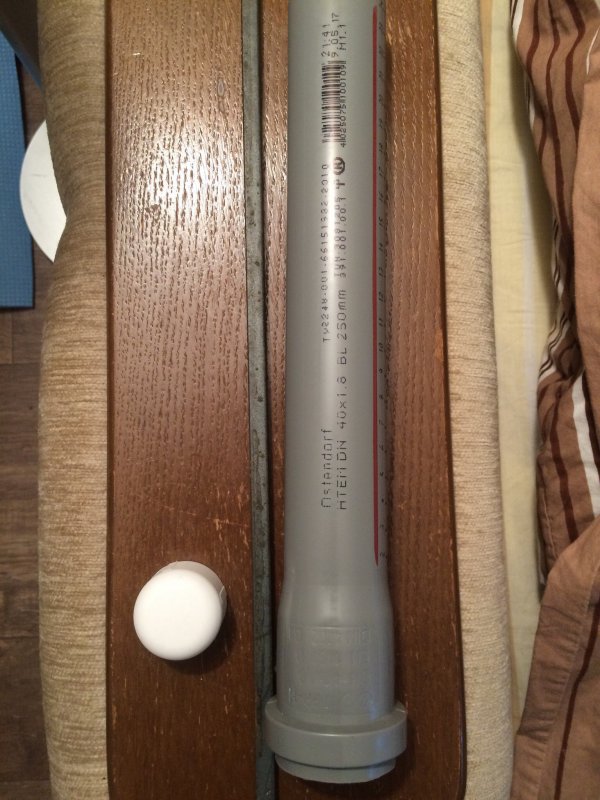

- труда пвх диаметром 40мм
- заглушка для неё от белой пвх трубы
Плюсом из закромов достал натуральную кожу для ручки

Изначально ручка по канону планировалась быть металлической с небольшими канавками, но на рынке нужной трубы не нашлось, поэтому пришлось выкрутиться пвх трубой. Покупать ручку в магазине игрушек отказался, так как там она выглядела очень дешевой.

Со вступительной частью заканчиваем и переходим к сборке.

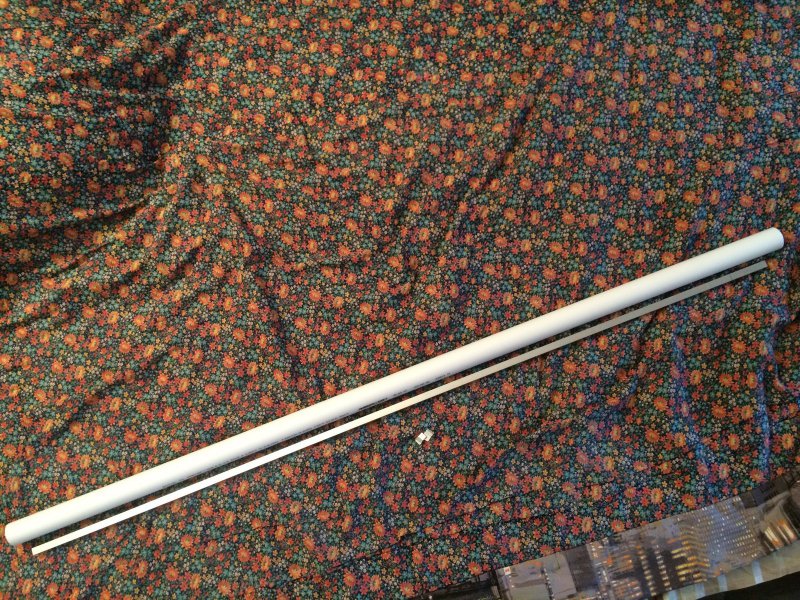

Для начала мне надо было подготовить лезвие. Отрезал пвх трубу длинной 1.15м, где 15см будут находиться в ручке (при этом часть лезвия, 5 см, внутри ручки будет видно). Далее отрезал квадратную трубу (он же стержень) длинной 1.1м, так как в оставшихся 5см будут провода от ленты.

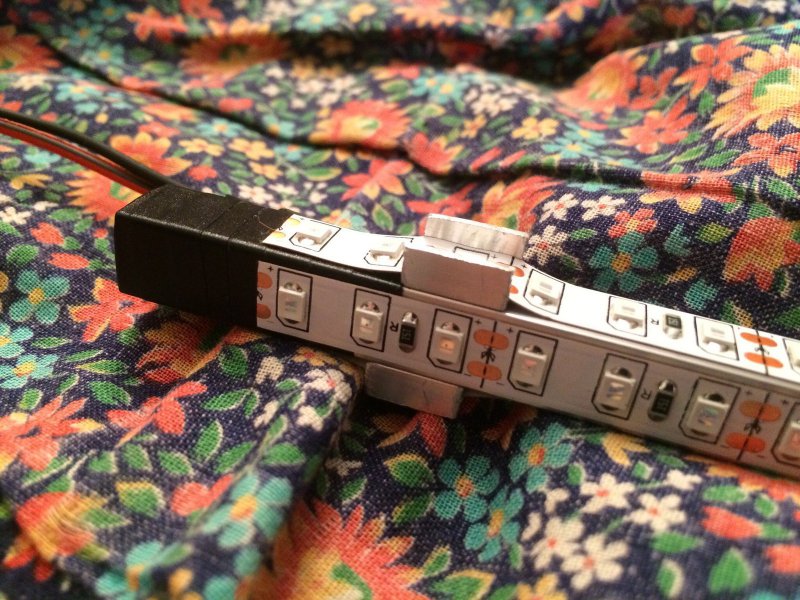

Но чтобы стержень был зафиксирован в трубе, сделал всё из той же квадратной трубы скобы, которые затем обраотал приклеил на двухсторонний скотч

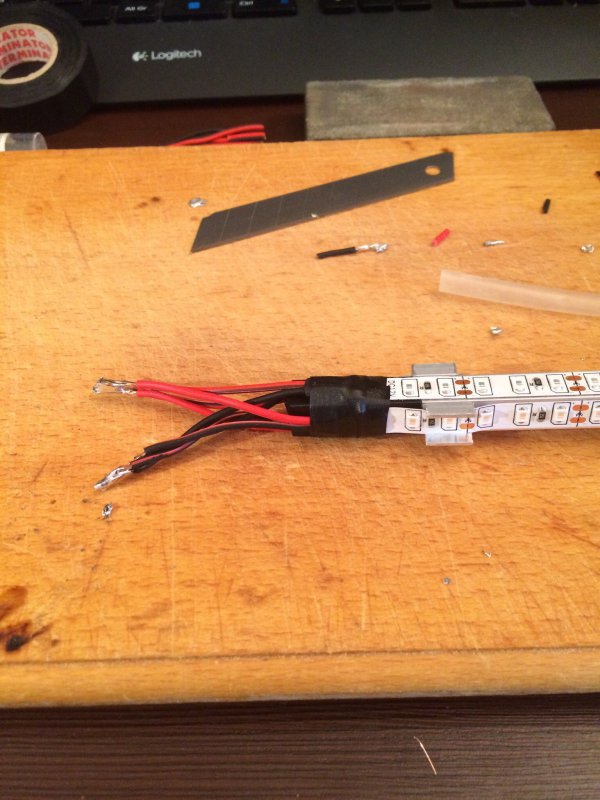

Приклеил ленту к стержню (лента идет сразу с двухсторонним скотчем), предварительно замотав конец стержня изолентой на всякий случай, так как там будет пайка, ну и соединил провода на + и -

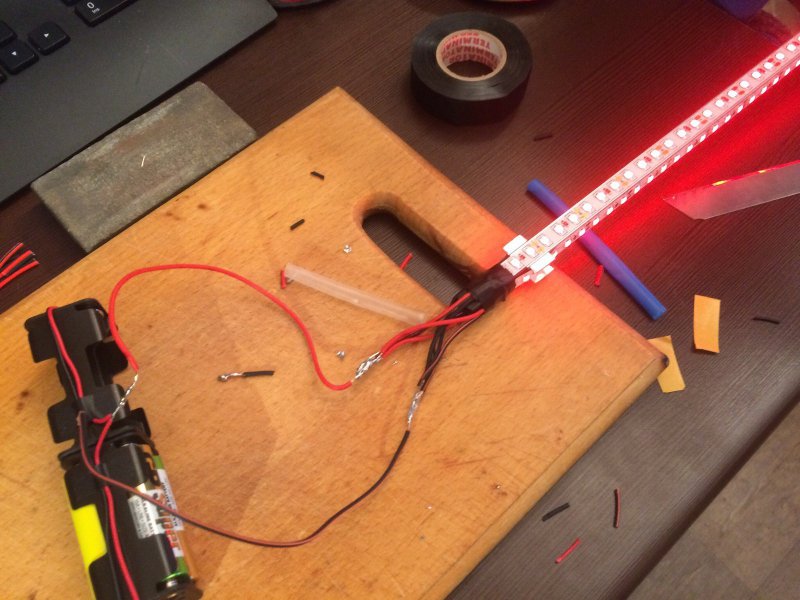

Далее соединил всё это дело с блоком батареек и проверил работоспособность. Светилась не так ярко. "Ну да ладно" подумал я "Так и должно быть"

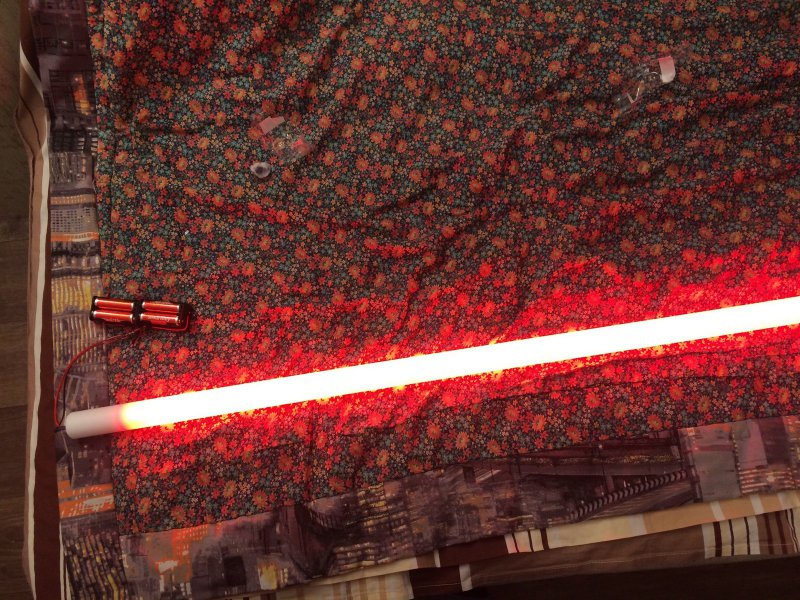

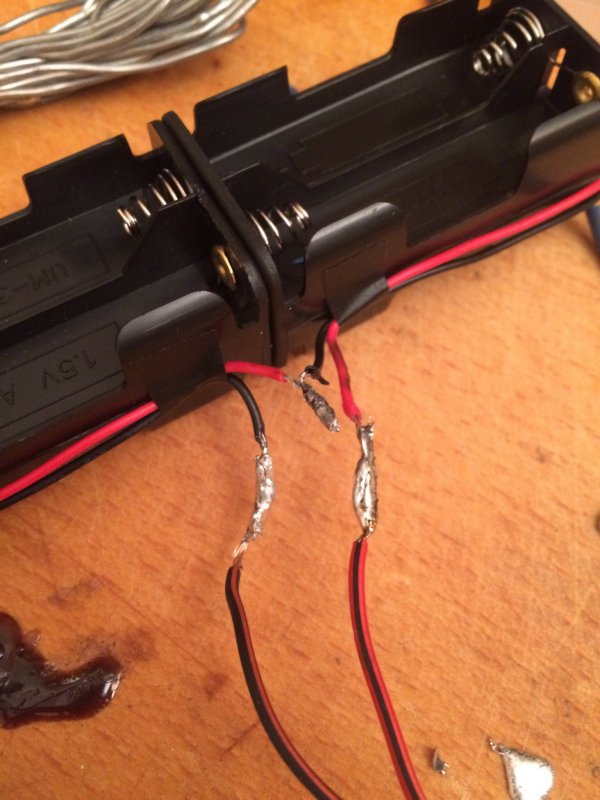

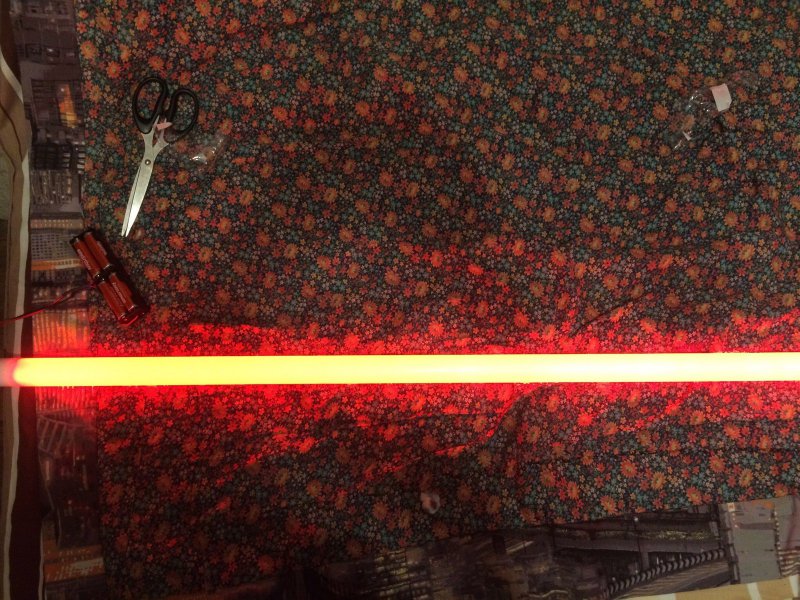

Однако я допустил ошибку в соединении блоков - сделал параллельно. Исправив соединение на последовательное , получаем нужное яркое свечение. Все соединения проводов всегда закрывались термоусадкой, так что открытого болтающегося соединение нигде нету.

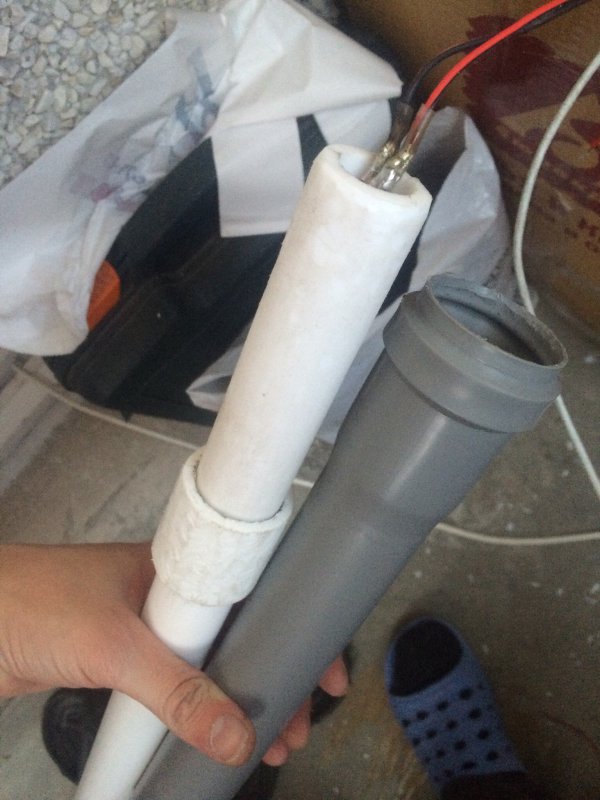

Далее приступаем у ручке. Так как внутренний диаметр ручки больше наружного диаметра лезвия, то последнее соединяется через муфту

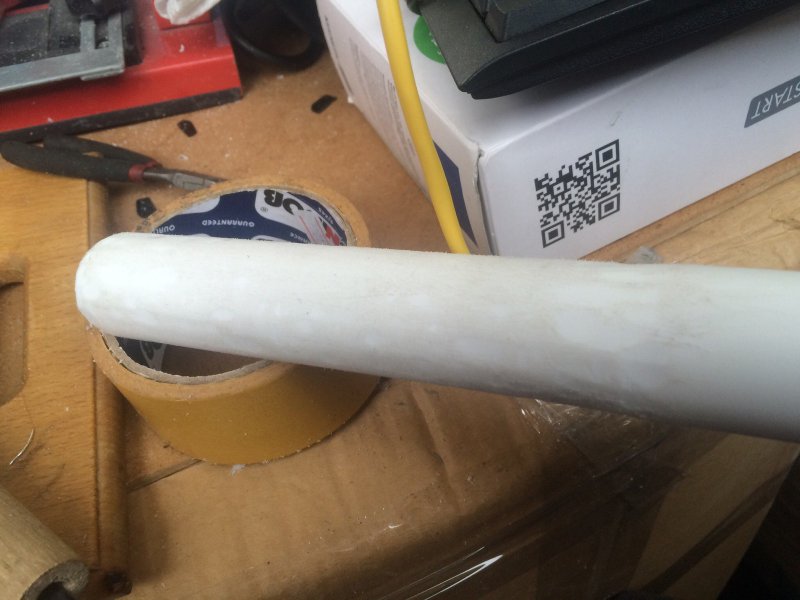

Но так как ни лезвие, ни муфта, ни ручка не хотела соединяться между собой, пришлось это всё дело подтачивать и греть

Делаем суп из муфты

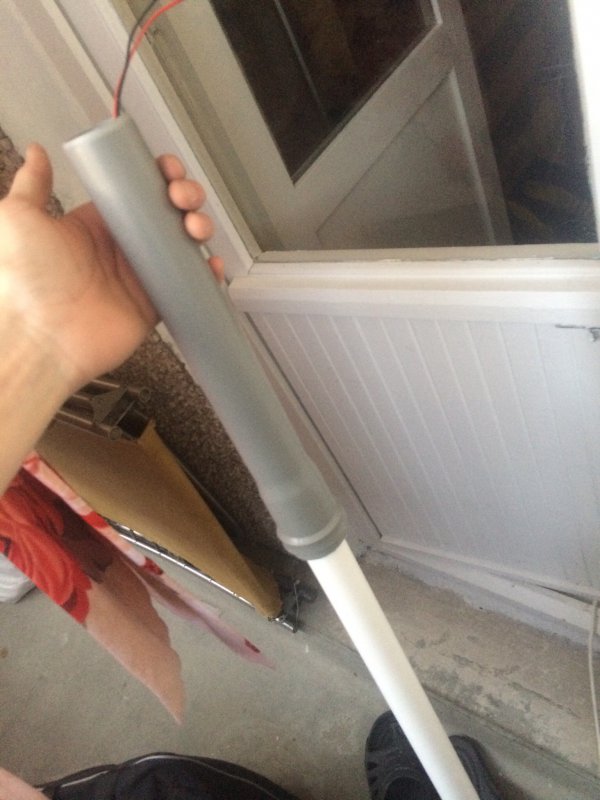

И ура, все садится в натяг как я и хочу!

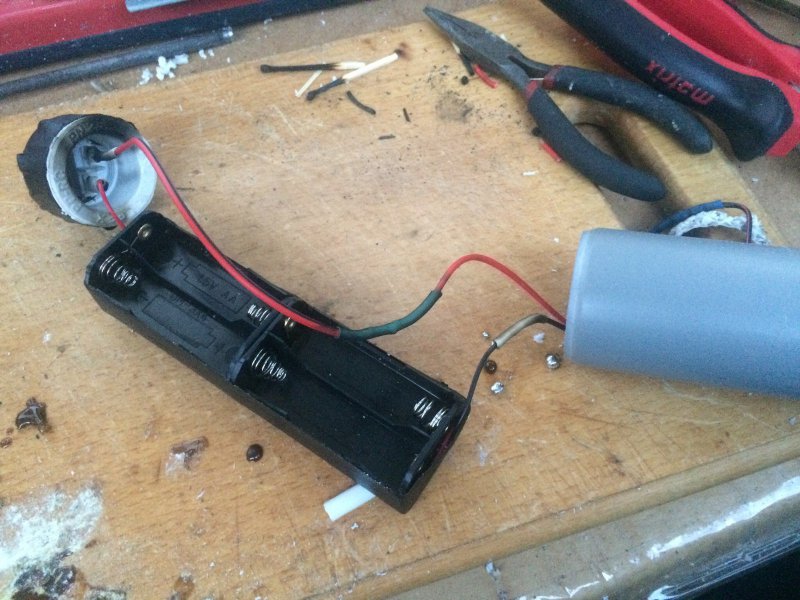

Удлиняем провода от лезвия и цепляем кнопку.

Тут я допустил просчет - кнопка должна была быть на ручке, но так как для нее внутри ручки не осталось места (половина места занимает лезвие, остальную часть блок с батарейками и заглушка), пришлось вывести её на нижнюю заглушку

Когда основная часть вся собрана, переходим к оформлению ручки.

Ручку решил обтянуть натуральной кожей обратной стороной (замшей) сделав красные швы и строчку

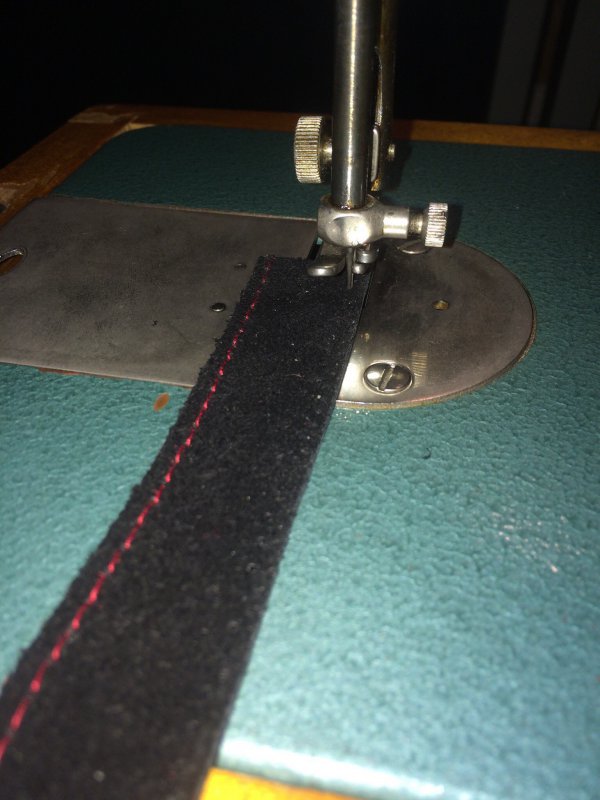

Но загвоздка была в том, что машинка кожу не брала и приходилась делать эти строчки вручную. Но машинка мне всё равно помогла - найдя толстую иглу я делал дырки в самой коже и только после этого делал красную строчку.

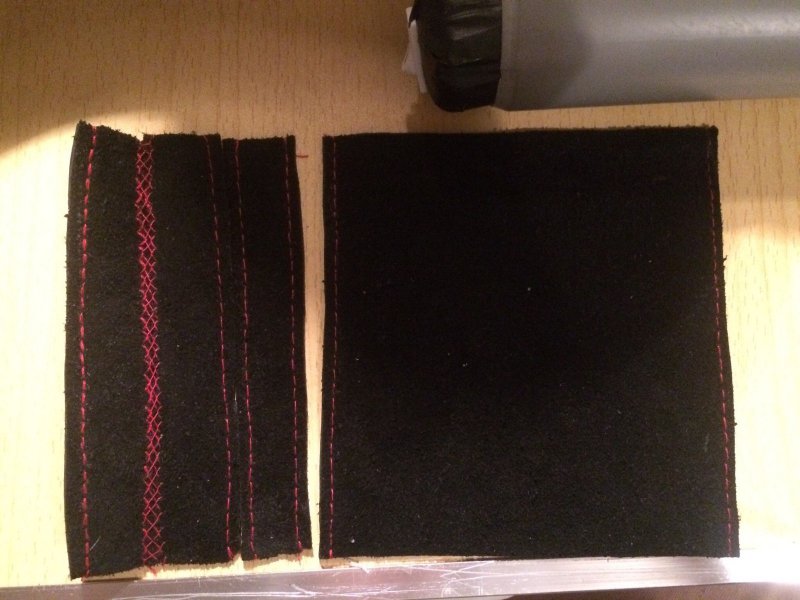

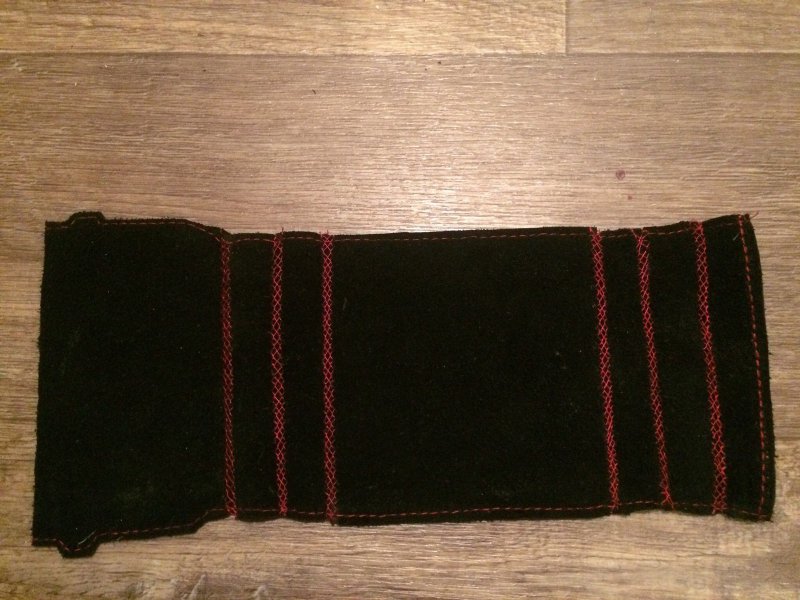

Делаем выкройки нужных размеров, делаем строчки и соединяем строчки крестиком, тем самым как бы сшиваем выкройки. Такую тему с соединением кожи подглядел......у автомобильных рулей. Если вы заметите, то у всех кожаных рулей строчка находится снаружи и выглядит красиво.

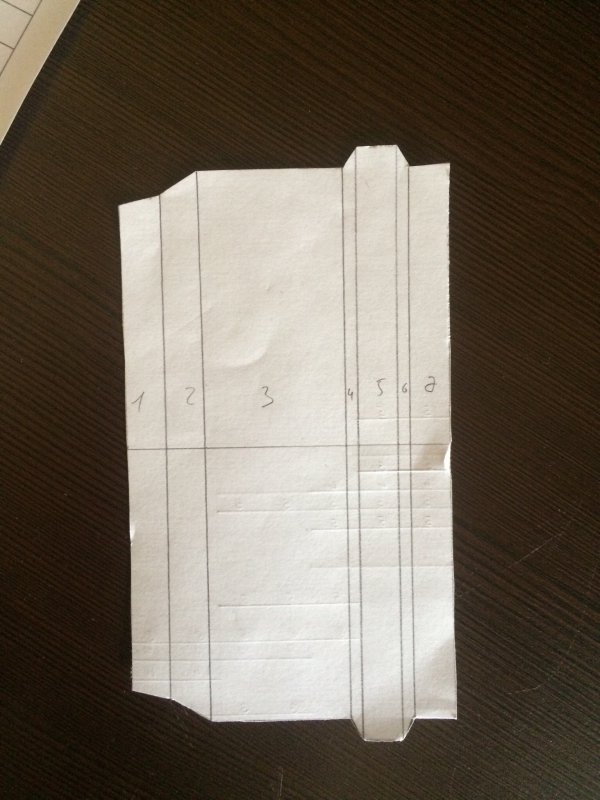

Сделав часть ручки, видим, что дальше идет сложный участок ручки. Сделал трафарет, по нему вырезал кожу и дальше по старой схеме

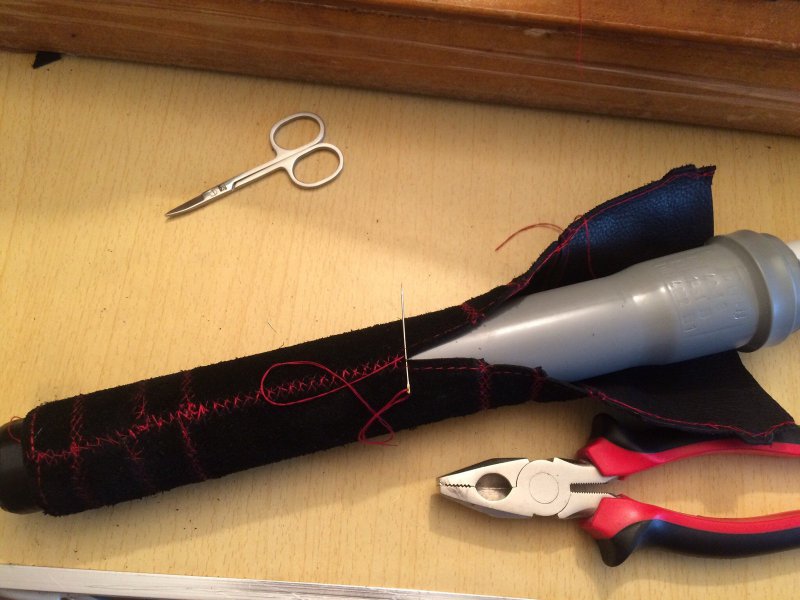

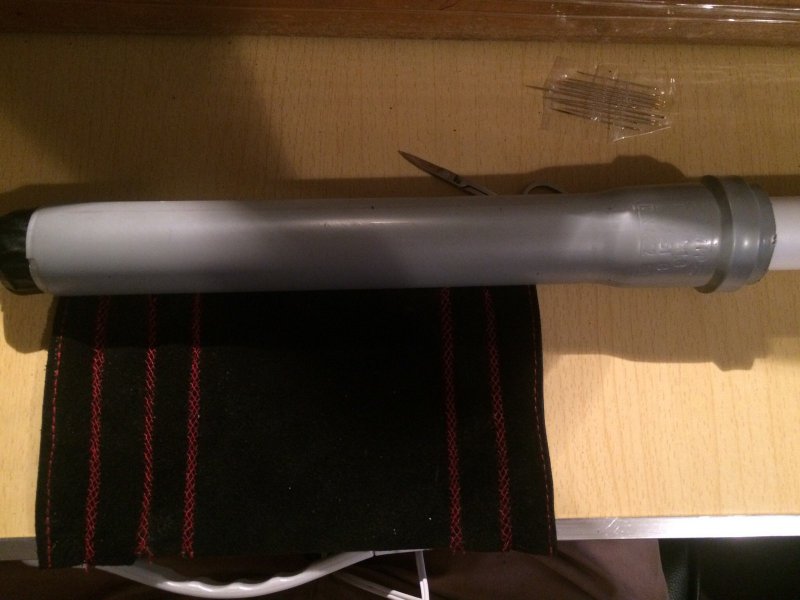

И вот настает финальный этап всей это сборки - обтягиваем ручку кожей

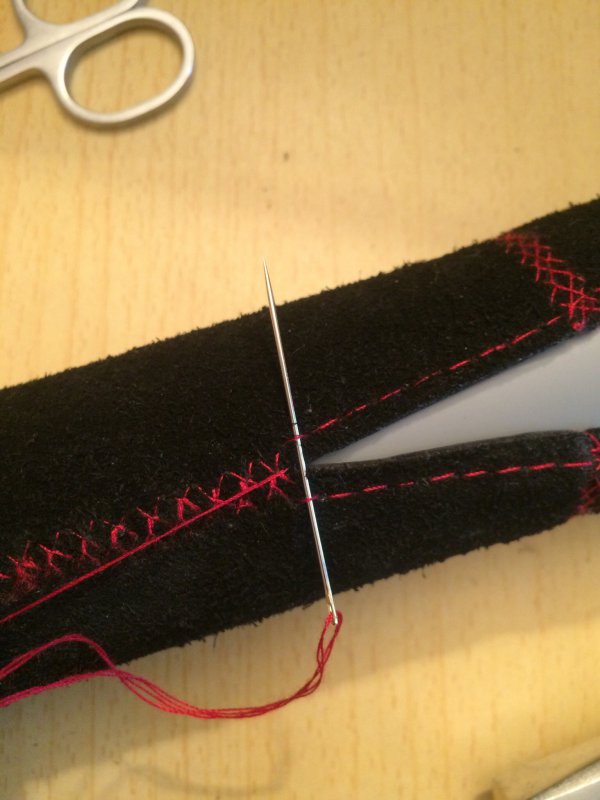

В местах сильного натяга кожи сначала цеплялся за саму кожу, а потом уже за нитки, тем самым получалось ровное соединение

Ниже видно , что сначала была соединена кожа, а потом пошел заход через нитки

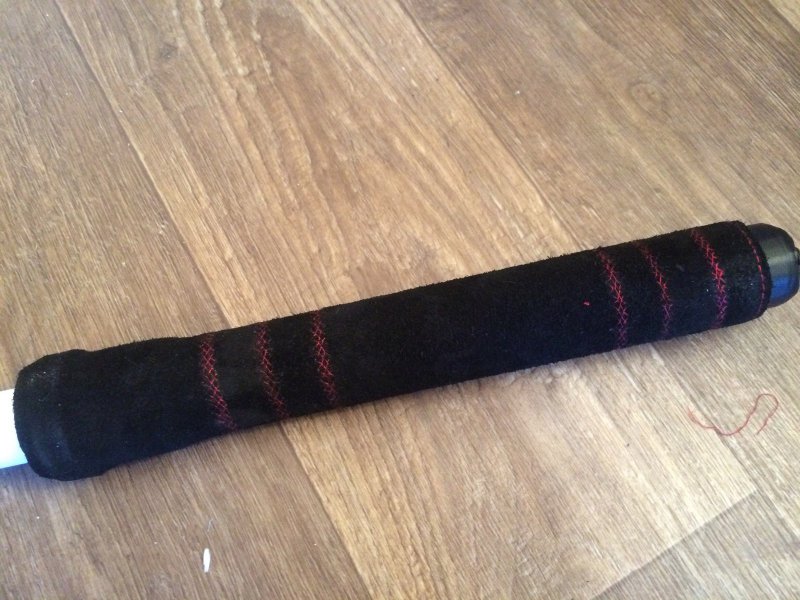

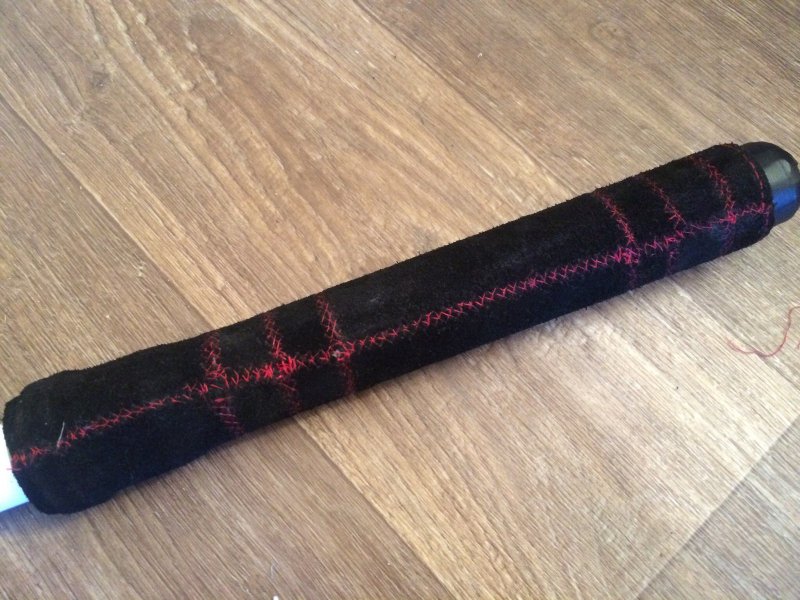

Иииии вот оно! Все сшито и наконец-то полностью закончено!

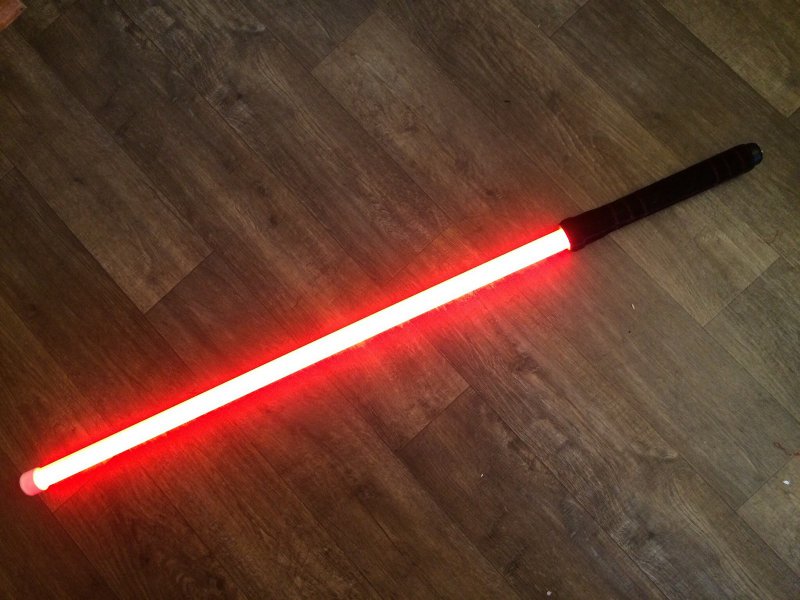

Вот такое вот творение получилось. Делал это в первый раз, поэтому наличие косяков не отрицаю.

Ни и стоит отметить что имениннице подарок понравился.
