Как установить мебельные петли своими руками с помощью самодельного кондуктора

вКак это сделано / Свежее

Чтобы прикрепить дверцы к шкафчикам, используются специальные мебельные петли с посадочной чашечкой (их еще называют шарнирными чашечными петлями).

Они бывают различного размера, но наибольшее распространение получили петли диаметром 35 мм.

Установкой мебельных петель обычно занимаются сборщики мебели. У них для этого имеется и опыт, и необходимый инструмент.

Но если вы решили установить петли-чашечки самостоятельно, то у вас тоже все получится, Главное — делать все по технологии.

А для удобства мы рекомендуем использовать самодельный кондуктор под установку петель на фасады.

Используя кондуктор, вы не только ускорите процесс работ, но и обезопасите себя от «косяков».

Дело в том, что «посадочные места» под чашечки необходимо высверливать на определенную глубину. И если увлечься, можно запросто «продырявить» дверцу.

Для начала нам потребуется кусок листового металла (в данном случае используется алюминий) и кусок прямоугольной профтрубы.
Далее размечаем заготовки, и высверливаем в них отверстия на сверлильном станке.
Соединяем лист алюминия с профилем при помощи заклепок.
С той стороны, где прикреплена пластина, высверливаем отверстие под рабочую часть фрезы.
В верхней части кондуктора по краям профиля крепим на заклепки кусочки металла (для большей жесткости).
Потом по центру высверливаем отверстие под хвостовик фрезы.
На хвостовик устанавливается ограничитель глубины сверления.
К алюминиевой пластине крепится опорная площадка, на которой будет находиться столярный настольный прижим.

Делаем разметку на внутренней стороне дверцы (фасада). Центр посадочного места должен находиться на расстоянии не менее 4-5 мм от кромки фасада.

Устанавливаем кондуктор, и фиксируем его с помощью прижима.

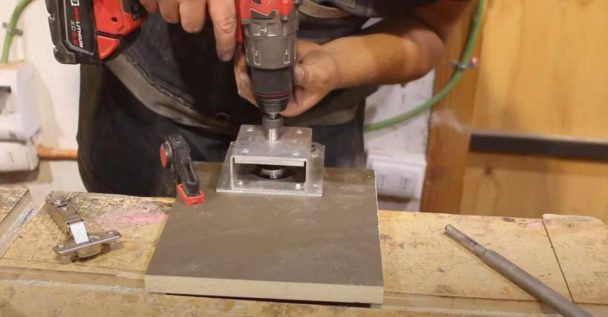

Хвостовик фрезы зажимаем в патроне дрели или шуруповерта.

Высверливаем отверстие. Дополнительно сверлим два отверстия обычным сверлом — для крепления петли.
