В строительных магазинах продается откидной упор типа «козья ножка», основной недостаток которого – жесткий контакт с полом. В результате полотно двери при фиксации, как бы натыкается на ножку и «встает на дыбы». Из-за дополнительной нагрузки «козья ножка» выдерживает всего 1-2 года эксплуатации. Наш фиксатор-упор будет лишен этого недостатка и поэтому прослужит очень долго.
Понадобится
Материал:
- два типоразмера стальных профильных квадратных труб;
- болты и гайки;
- шурупы (саморезы);
- круглый магнит;
- пластины противоскользящие самоклеящиеся.
Инструмент: разметочный угольник, линейка и маркер, болгарка, молоток и керн, сверлильный станок, дрель.
Процесс изготовления дверного стопора

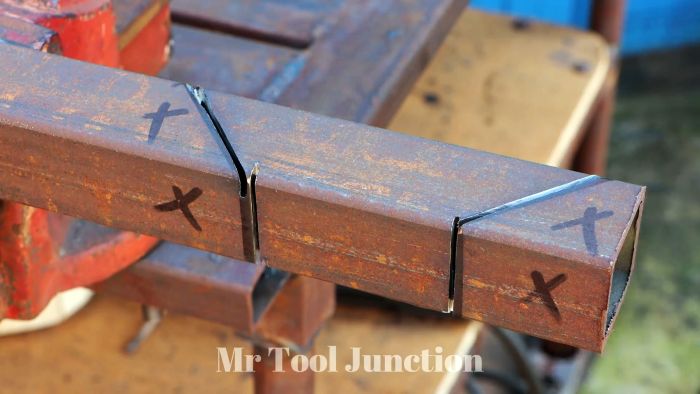

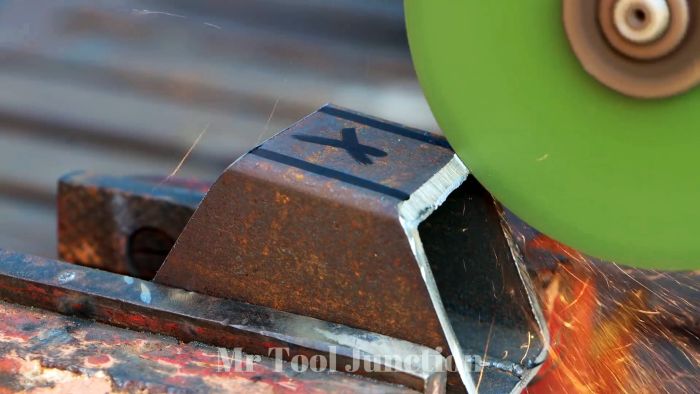

По разметке из профильной квадратной трубы вырезаем с помощью болгарки удлиненный элемент в виде правильной трапеции со скошенными под 45 градусов боковыми сторонами.

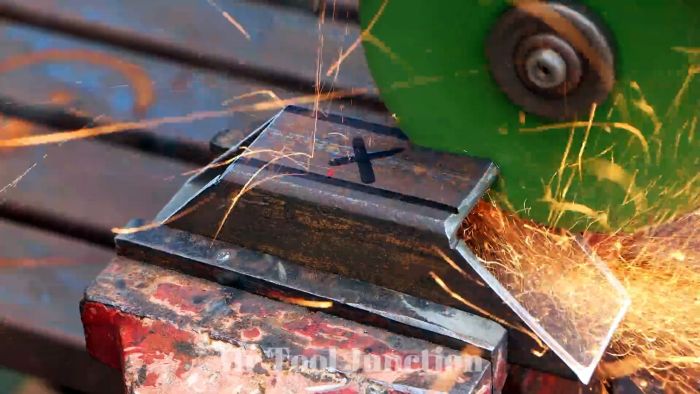

У полученного элемента удаляем верхнюю короткую стенку практически заподлицо с внутренними сторонами боковых стенок.

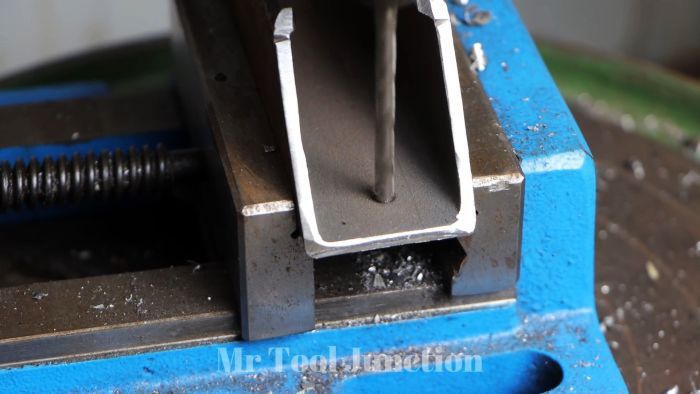

По краям на центральной линии в нижней длинной стенке элемента намечаем и высверливаем два отверстия.
Вырезаем из той же квадратной трубы еще один элемент примерно в два раза короче первого и с боковыми углами под 60 градусов, у которого также удаляем верхнюю короткую стенку.

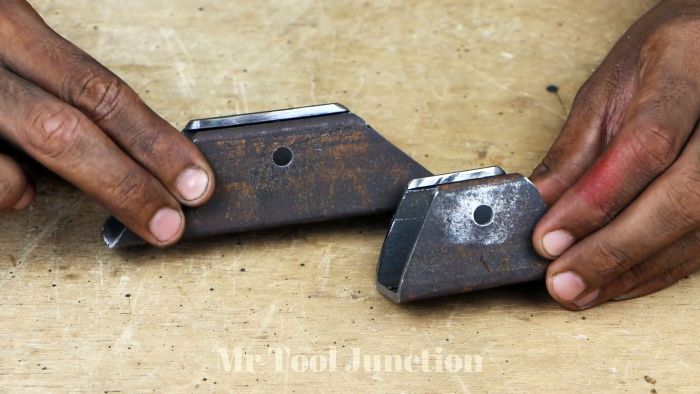

В боковых стенках обоих элементов по центральной вертикали на 2/3 высоты от основания (большой стороны) намечаем и сверлим отверстия.

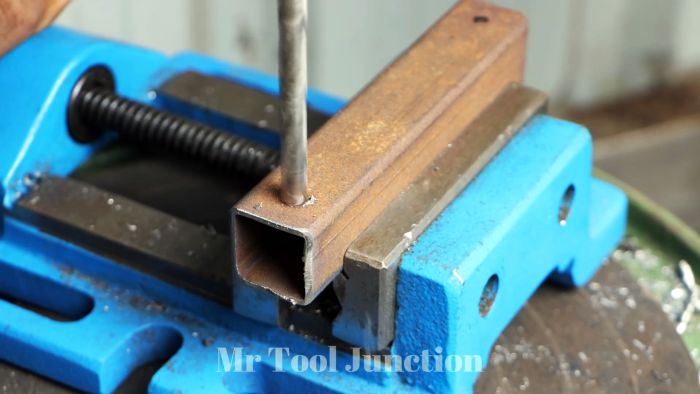

В квадратной трубе определенной длины и сечения по краям выполняем отверстия в двух противоположных стенках.

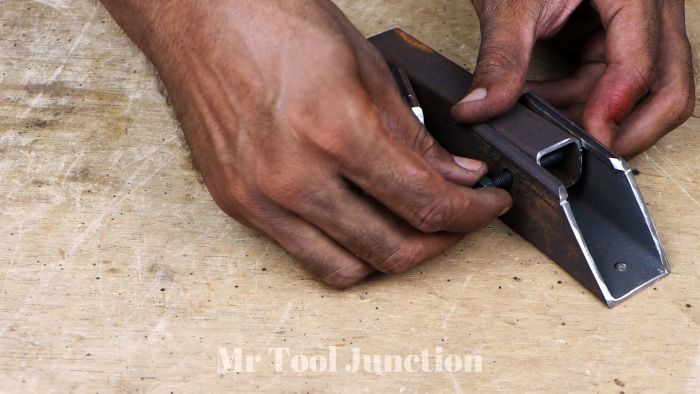

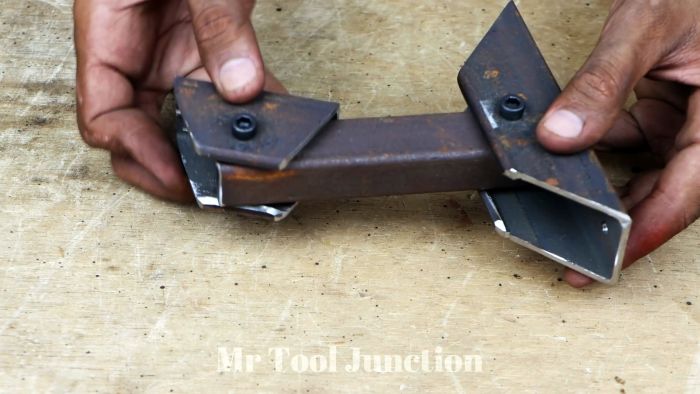

Концы квадратной трубы вставляем между боковыми стенками фрагментов и закрепляем с помощью болтов и гаек. Причем фрагменты должны свободно поворачиваться на болтах в обе стороны до упора.

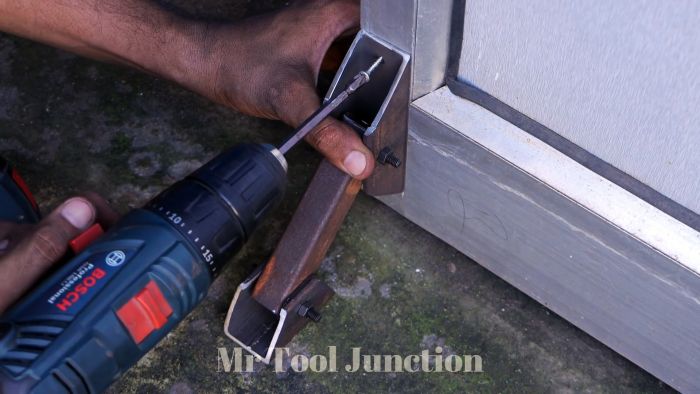

Прикручиваем двумя шурупами посадочную площадку (большой фрагмент) в вертикальном положении к низу дверного полотна в районе наружного угла.
Располагаем внутри посадочной площадки сверху, ориентируясь на верхний шуруп как центр, кольцевой магнит подходящих размеров

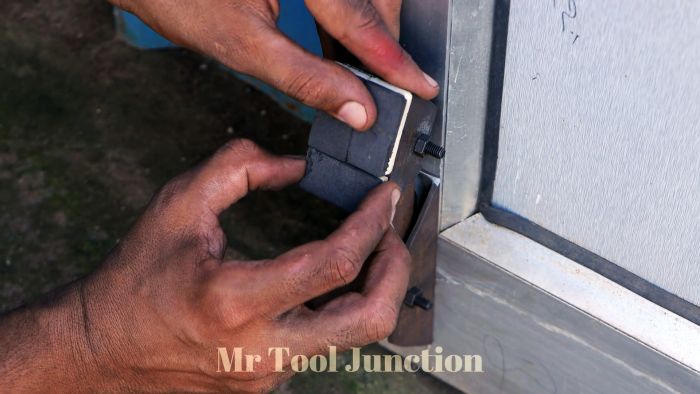

К наружной стороне нижней стенки (подошве) меньшего фрагмента (упора) крепим противоскользящие самоклеящиеся пластины.

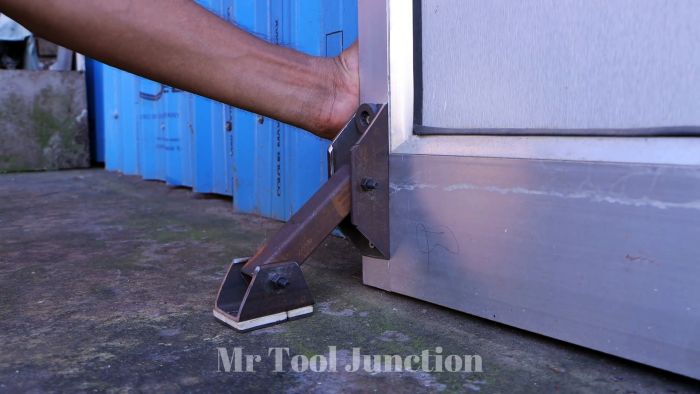

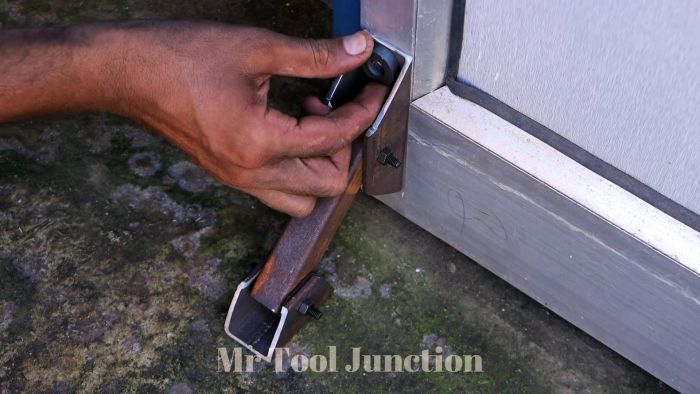

Наш фиксатор-упор полностью готов к выполнению своих функций. Опускаем нижний подвижный упор в любом месте и дверь будет надежно застопорена под любым углом открытия. Причем, благодаря подвижности нижнего упоры дверь не «встает на дыбы» и не оказывает давления на него своим весом.

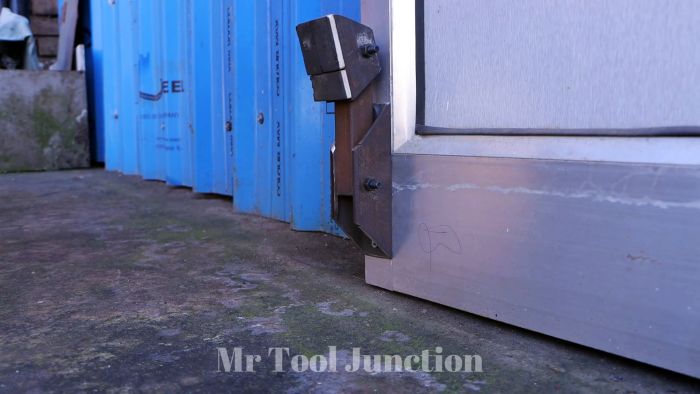

Когда нет надобности в фиксаторе-упоре мы его поднимаем, и он притягивается магнитом и не мешает открывать и закрывать дверное полотно.
