Столяры любители зачастую испытывают острый недостаток хороших пиломатериалов из лиственных пород деревьев. В продаже в основном представлены хвойные доски и бруски. Если же вам требуется более благородное дерево, вы можете изготовить несложную направляющую балку, и с ее помощью распиливать бревна лиственных пород на требуемые пиломатериалы.
Что потребуется:
- Строганная доска 50х200 мм, 25х200 мм;
- фанера 20 мм;
- болты М8 – 2 шт.;
- гайки М8 – 2 шт.;
- удлиненная гайка М8.
Процесс изготовления устройства для распила бревен на доски бензопилой
Предлагаемая конструкция представляет собой направляющую балку, которая прикручивается на бревно. По ней скользит каретка кондуктор с прикрепленной бензопилой. Совместно они задают прямую траекторию при ведении шины цепной пилы, от чего срез получается практически идеальным.
Саму балку можно изготовить из любой ровной строганной доски толщиной не менее 50 мм и шириной 150-200 мм. Длина балки может быть любой, в зависимости от того какие бревна требуется распускать.

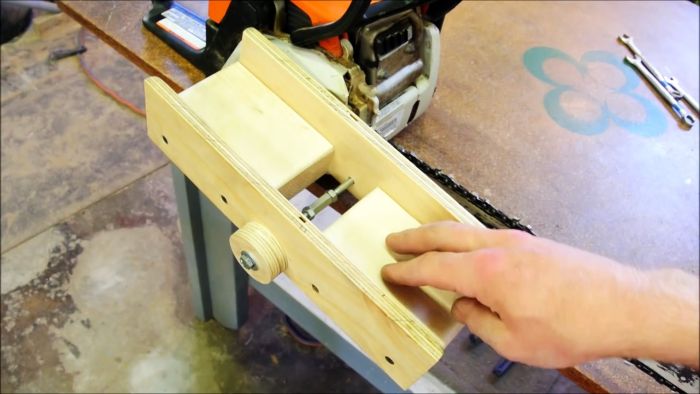

Сам кондуктор делается из фанеры и дюймовой доски, скрепленных между собой саморезами. Он имеет П-образную форму. Его боковые стороны выпиливаются из фанеры. Их размер 30х7,5 см. Верх делается из двух досок длиной по 12 см. Их ширина должна соответствовать направляющей балке. При сборке кондуктора между верхними досками сохраняется зазор.

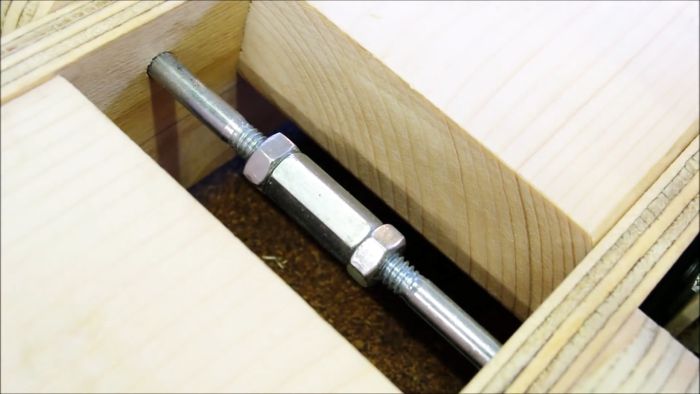

По центру боковины кондуктора просверливаются. Отверстия должны располагаться так, чтобы не выступать ниже верхних досок. В отверстия вставляются с двух сторон длинные болты, которые нужно соединить удлиненной гайкой. Чтобы они не раскручивались, потребуется их законтрогаить. На болты, перед установкой в кондуктор, нужно будет поставить шайбы из фанеры, изготовленные с помощью корончатого сверла.

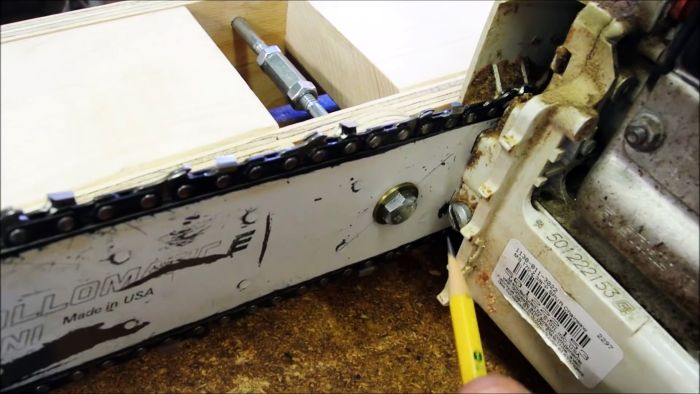

Кондуктор с помощью полученной из болтов стяжки необходимо прикрутить к шине цепной пилы. Для этого последняя просверливается.

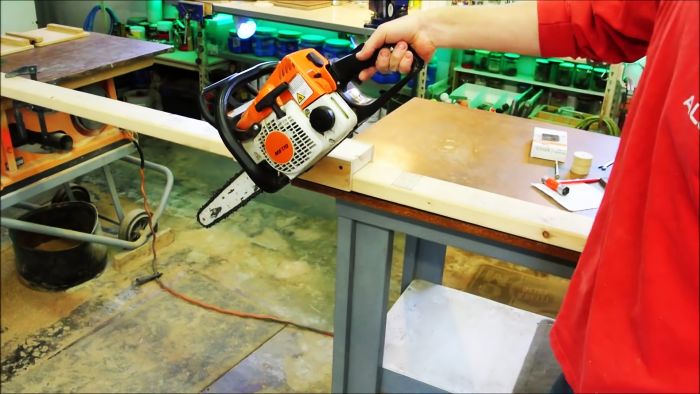

Нужно, чтобы пила могла вращаться на оси, соединяющей ее с кареткой. Для этого между кондуктором и фанерными шайбами вкладываются вырезанные их пластика прокладки, и все смазывается графитным порошком.

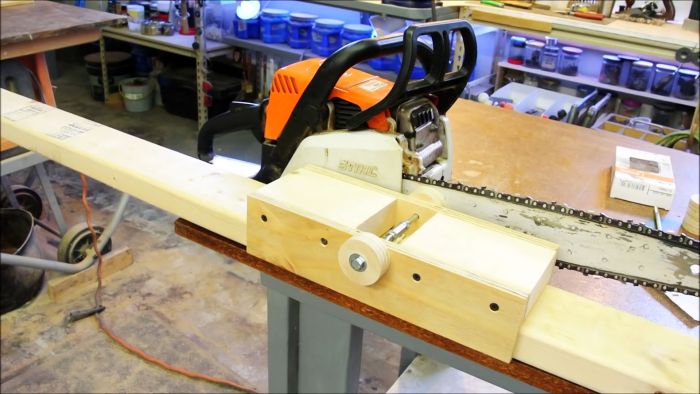

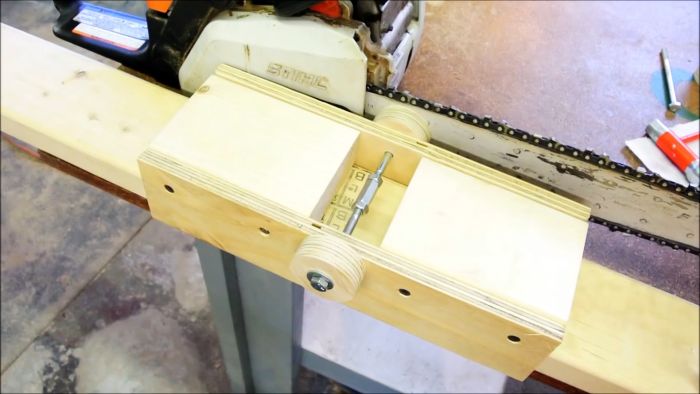

В таком виде каретка уже полностью готова к использованию. Но перед этим желательно прошлифовать направляющую балку, чтобы скольжение по ней было с минимальным сопротивлением.
Чтобы воспользоваться устройством, нужно прикрутить направляющую балку саморезами на уложенное горизонтально на небольшом возвышении бревно. Если оно имеет расширение в начале, то его следует спилить. Балка должна ложиться устойчиво без прогибов.

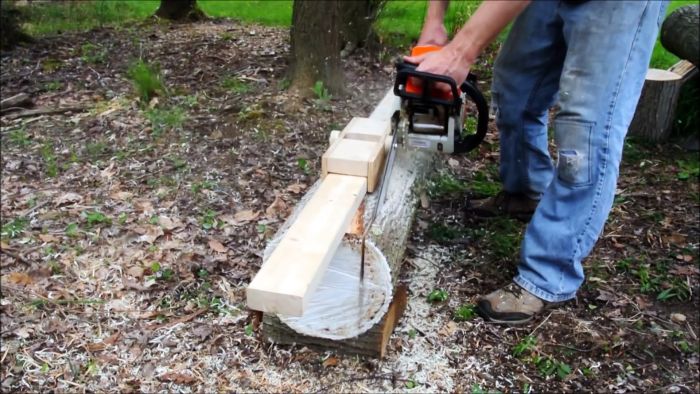

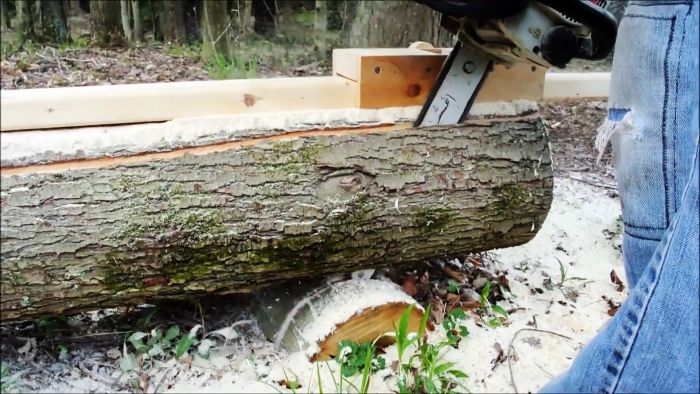

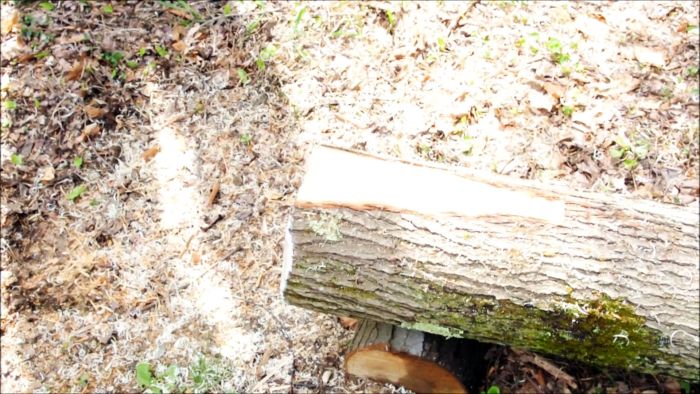

После этого пила устанавливается кареткой на балку, и двигаясь по ней, срезает первый горбыль. Важно проверить, чтобы шина не доставала до земли. Затем каретка переворачивается, и выполняется срез бревна уже по другой стороне. В итоге получается заготовка с двумя параллельными плоскостями.

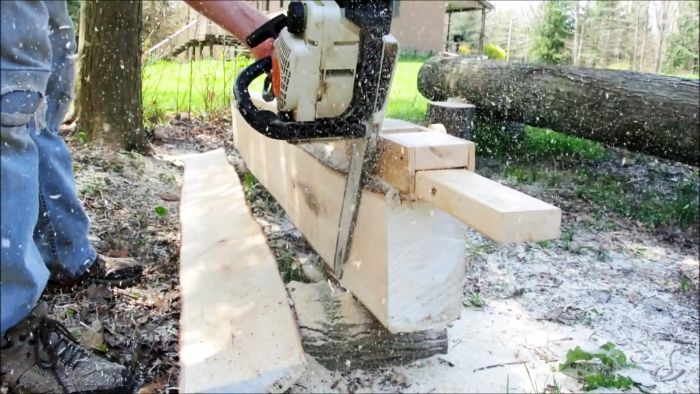

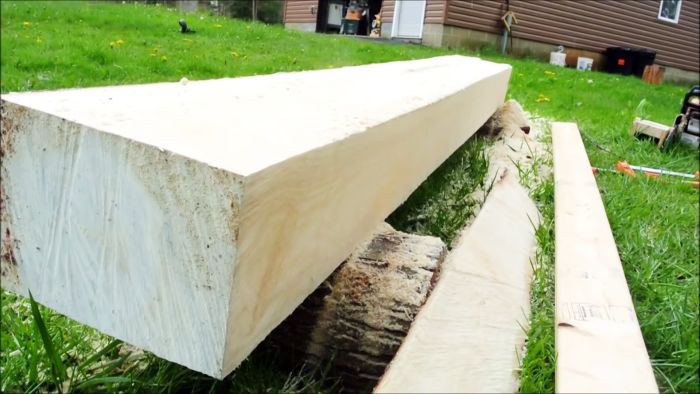

Далее заготовка укладывается на бок, направляющая балка крепится сверху, и она распускается на доски требуемой ширины. Еще проще и быстрее ее можно распилить на циркулярном столе с параллельным упором, так как плоскости на ней уже сформированы.
