Система дистанционного управления подачей воды может быть полезна во многих сферах быта. Классический пример: полив огорода или наполнение емкости. Чтобы показать как это просто сделать, давайте соберем эту установку и будем управлять водопроводным краном на расстоянии.
Понадобится

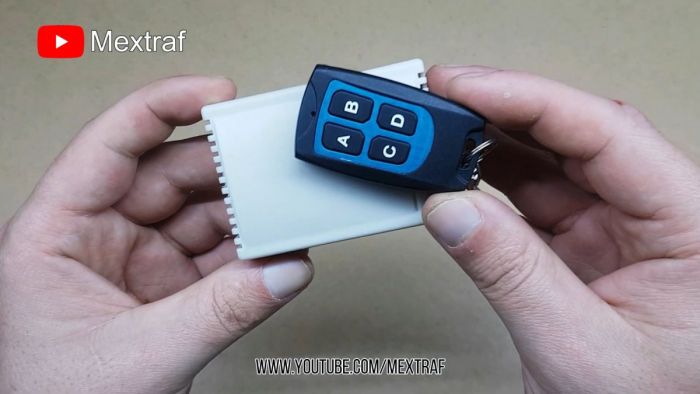

- Модуль радиоуправления с пультом
- Электронный клапан

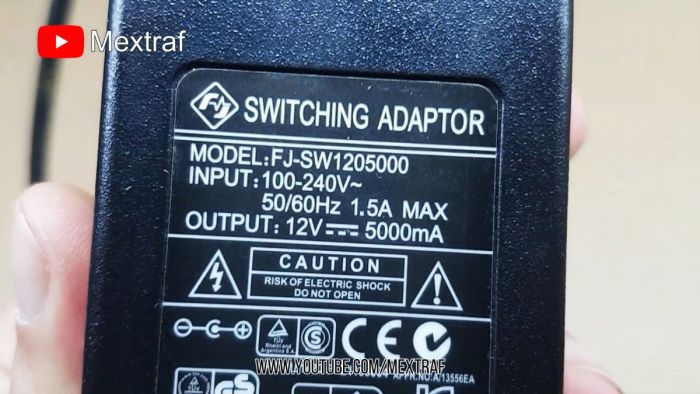

- Блок питания на 12 В и на ток как минимум 2 А
Изготовление системы подачи воды с дистанционным управлением

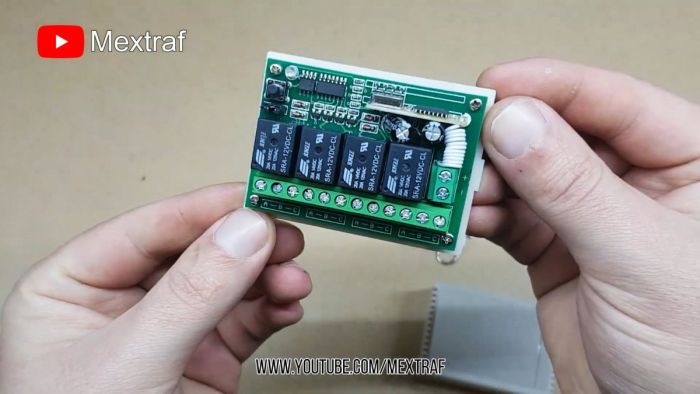

Не обязательно покупать модуль дистанционного управления на 4 команды как в примере, можно взять любой. Снимаем крышку с контроллера.

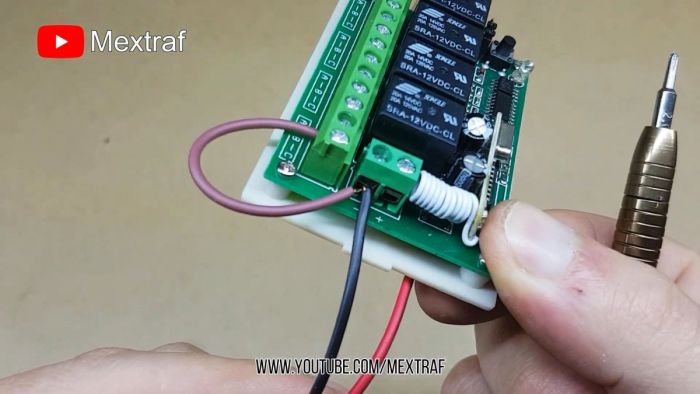

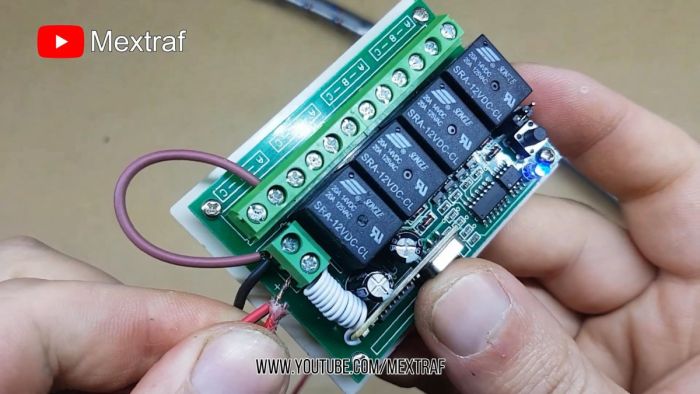

Видим большую, длинную колодку подключения от реле, и маленькую на два контакта с боку - это питание модуля. Один блок на 12 В будет питатель и модуль и клапан. Поэтому от минуса блока сделаем ответвление к контактам реле.

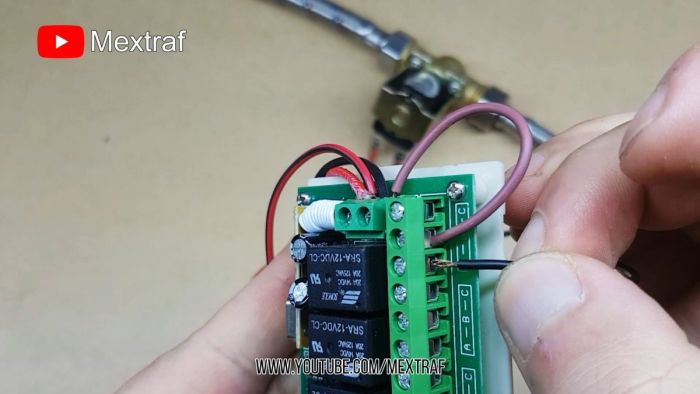

Далее подключим клапан к плюсу блока и выхода от разомкнутых контактов реле.

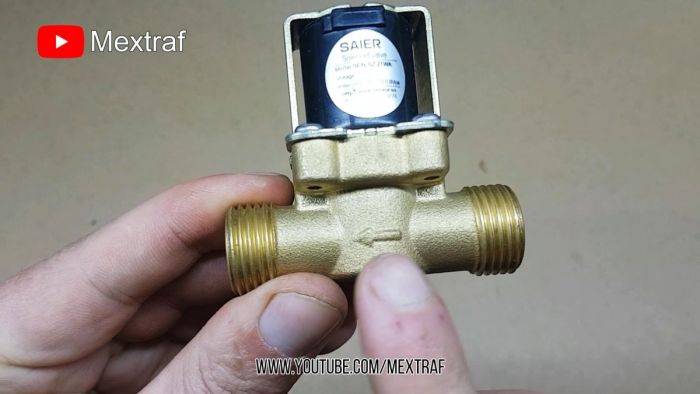

Клапан теперь можно включить в систему гибкими подводками. Обратите внимание, что на его корпусе есть стрелка, показывающая направление течения воды. При неправильном включении клапан работать не будет.

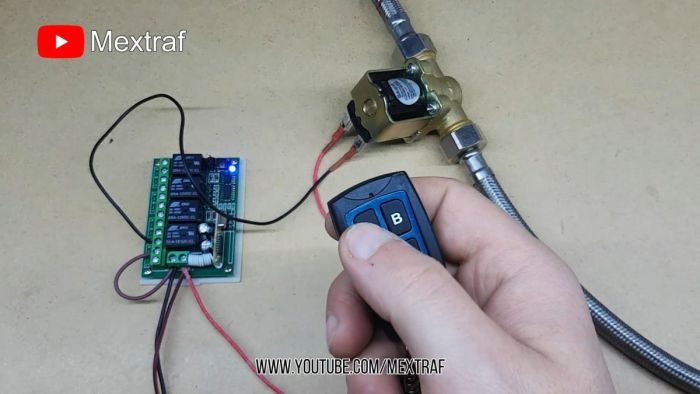

Далее включаем блок к сеть и пробуем управлять клапаном.

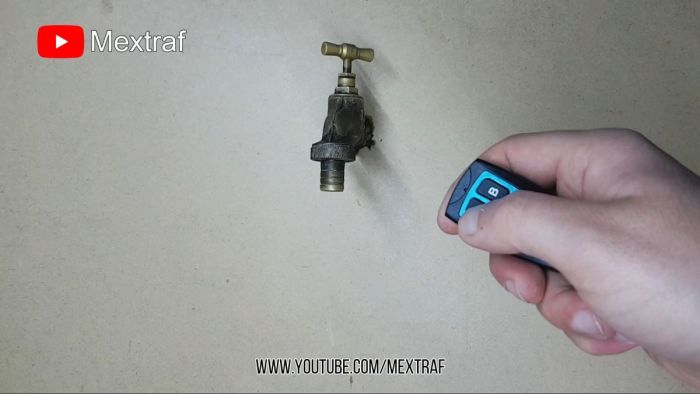

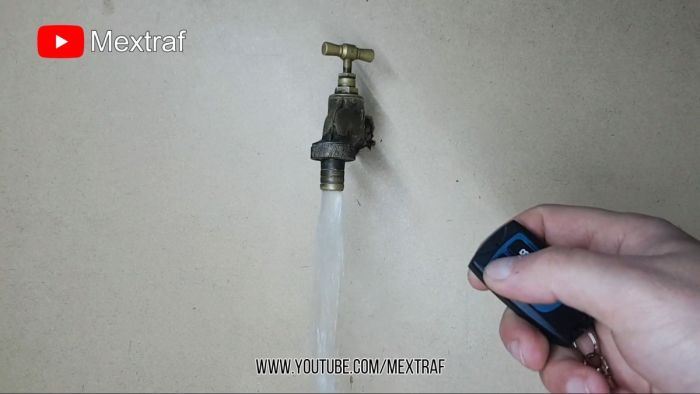

Испытаем в деле, подключив к центральному водопроводу.
Радиомодуль фиксирует состояние и напряжение держится на клапане до тех пор, пока повторно не будет нажата кнопка пульта ДУ. Естественно, пока вода идет через клапан на нем присутствует напряжение 12 В.
