После санитарной обрезки деревьев и кустарников накапливается немало тонких веток, непригодных для топки печки или приготовления шашлыков. Их приходится месяцами сушить навалом и потом сжигать. Альтернативным способом является измельчение таких веток в мульчу. Для этого нужен садовый измельчитель, который можно изготовить своими руками.
Материалы:
- однофазный электромотор 0,75 кВт 3 тыс. об/мин;
- ножевые сегменты тракторной косилки –2 шт.;
- листовая сталь 2 мм и 4-8 мм;
- профильная труба 20х20 мм;
- арматура 8 мм;
- труба 40-50 мм;
- болты М6 с гайками – 2 шт.;
- болты М8 с гайками – 8 шт.
Процесс изготовления самодельного измельчителя веток

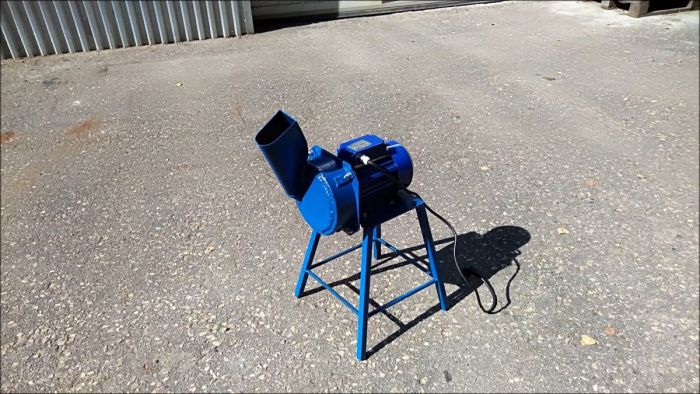

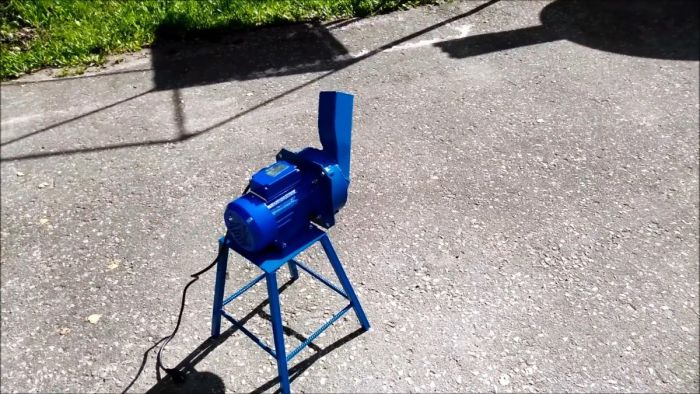

Измельчитель состоит из электродвигателя на опоре, камеры с загрузочной воронкой и ротора с ножами. Процесс изготовления устройства следует начать со сварки подставки под мотор. Проще всего сделать опору в виде табуретки. Сама подставка представляет собой стальную пластину. Ее ножки делаются из профильной трубы. Для жесткости их нужно укрепить, приварив перемычки из арматуры.

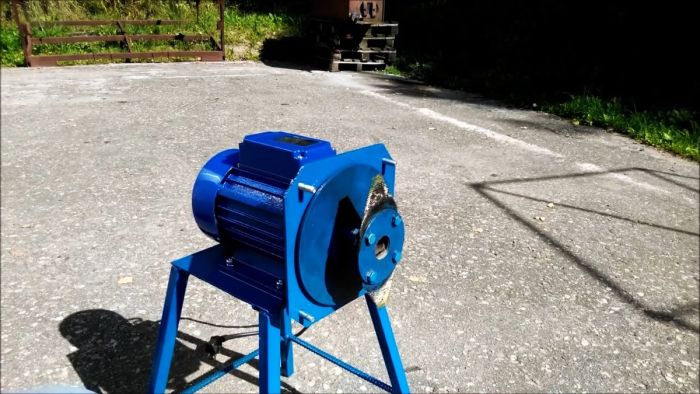

После сварки столика нужно сделать на нем переднее крепление для прикручивания статора мотора. В его качестве используется стальная пластина с вырезом под корпус электродвигателя. Она приваривается к столику под прямым углом. Помимо крепления двигателя, она также будет использоваться как задняя стенка камеры измельчителя.

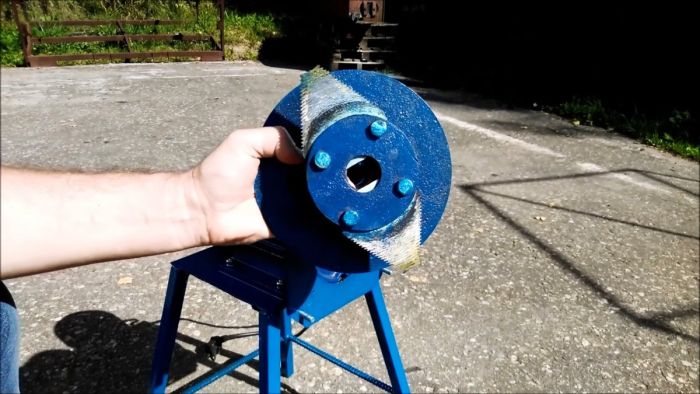

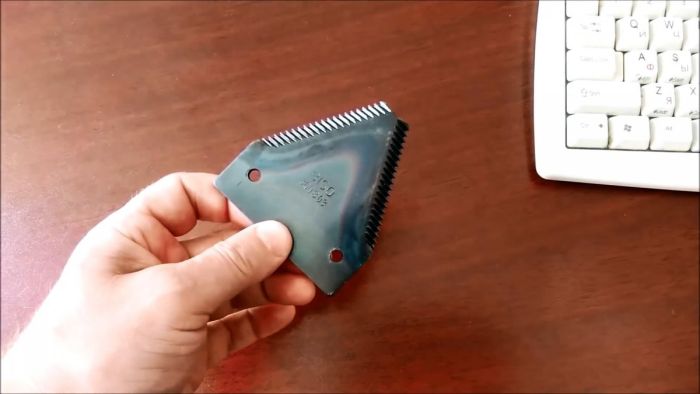

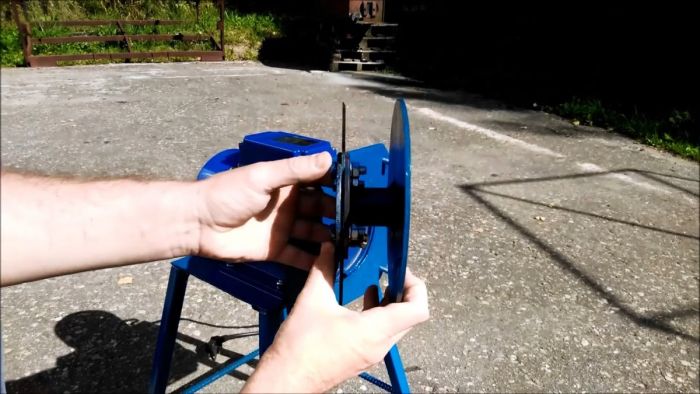

Далее нужно сделать ротор измельчителя с тяжелым маховиком. Маховик представляется собой диск, вырезанный из толстой листовой стали. В нем делается отверстие соответствующее параметрам вала мотора. К маховику приваривается трубка диаметром 40-50 мм длиной 60-80 см. Затем к ней приваривается диск поменьше, вырезанный из такой же стали, как и маховик. На меньшем диске просверливается 4 отверстия сверлом 6 мм. Через них к ротору прикручиваются 2 сегмента от тракторной косилки. Отверстие на ножах предварительно нужно будет рассверлить под болты М6. Утяжеленный ротор устанавливается на двигатель. Его нужно зафиксировать болтом с гайкой, вкрученным в торец вала мотора.

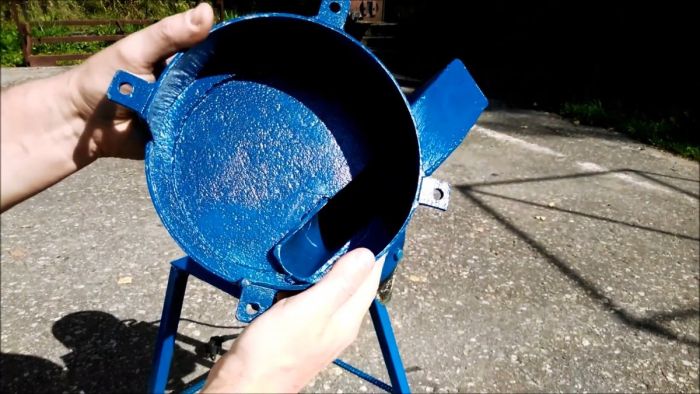

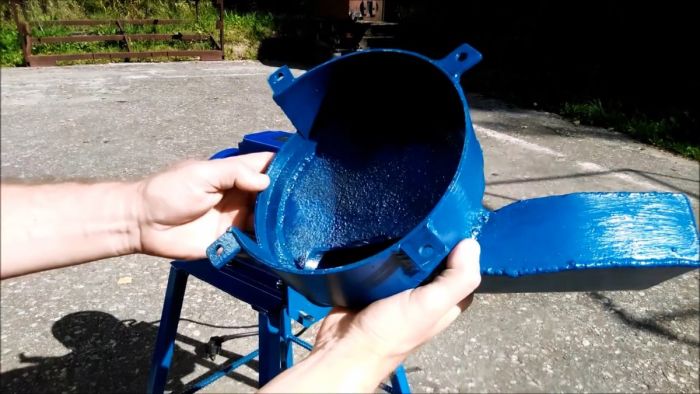

Затем отталкиваясь от размеров ротора делается крышка измельчителя. При стыковке с передней пластиной крепления двигателя она составит рабочую камеру, в которой осуществляется измельчение. Крышка представляет собой согнутый из листовой стали цилиндр немного большего диаметра и высоты, чем ротор. С одной стороны он заваривается наглухо, с обратной стороны к нему привариваются крепежные проушины. Нижняя боковина крышки вырезается для отвода измельченной мульчи. В ее передней стенке делается вырез под приварку воронки, согнутой из тонкой листовой стали. Воронка для загрузки цельных веток должна подводиться слева.

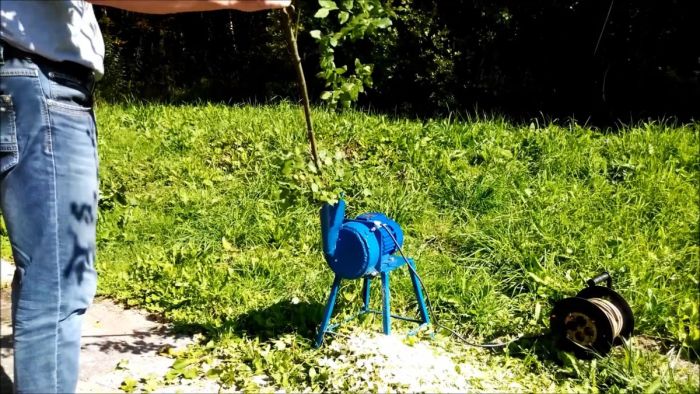

Измельчитель данной конструкции при столь слабом однофазном моторе легко справляется с ветками сечением до 2 см. Все что толще измельчать и не нужною, так как это уже хорошие дрова для гриля или растопки котла, печки. Нужно учитывать, что любой измельчитель работает лучше со свежесрезанными ветками. Как только они высохнут, то режутся хуже.
