Как сделать флешку на газоразрядных лампах

Решил сделать необычную флешку на светодиодах.

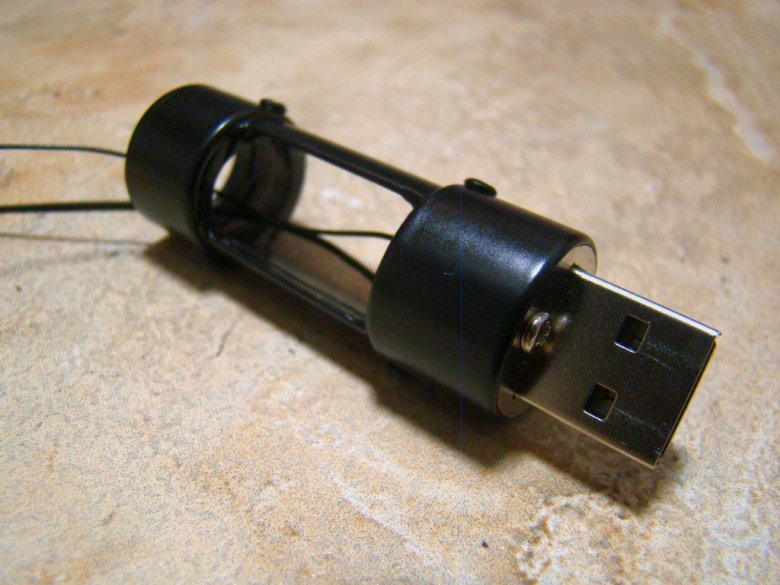

Корпус вырезан из алюминиевой трубы двух разных диаметров.
"Мозги" и высоковольный преобразователь собраны на двух платах, спаянных между собой.
Лампа - немецкая Z5900M, она примерно такая же в диаметре, как наша ИН-16, но меньше в длину примерно на 7мм.

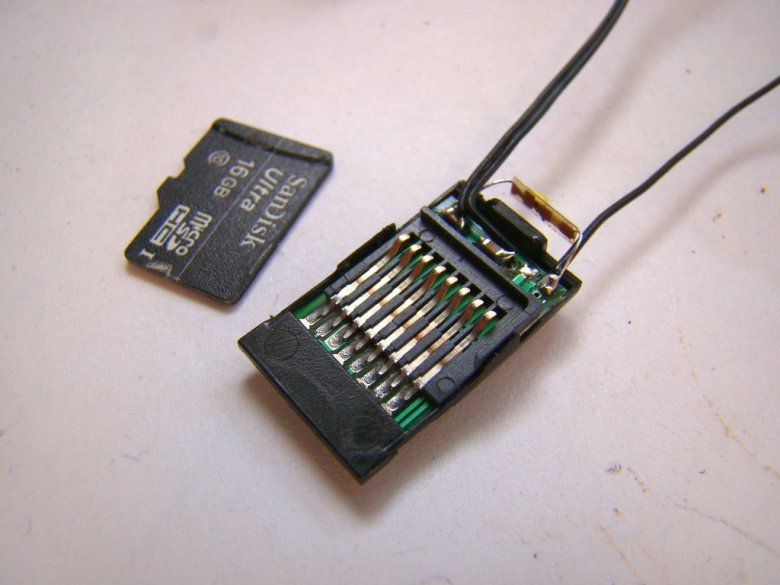

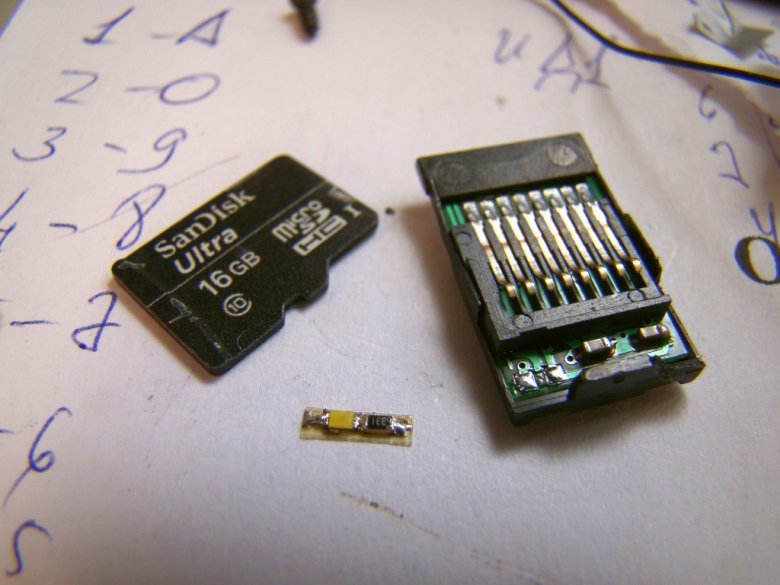

"Флешкой" служит миниатюрный ридер для карточек microSD, который целиком умещается в USB-разъеме. Штатный красный светодиод я выпаял, а вместо него подключил внешний SMD-шный белого цвета.


3

Наружу выведены +/- 5вольт и сигнал активности флешки.

Корпус покрашен порошковой краской.

Сначала просто убедился, что все нормально и с кардридера идет питание на модуль.

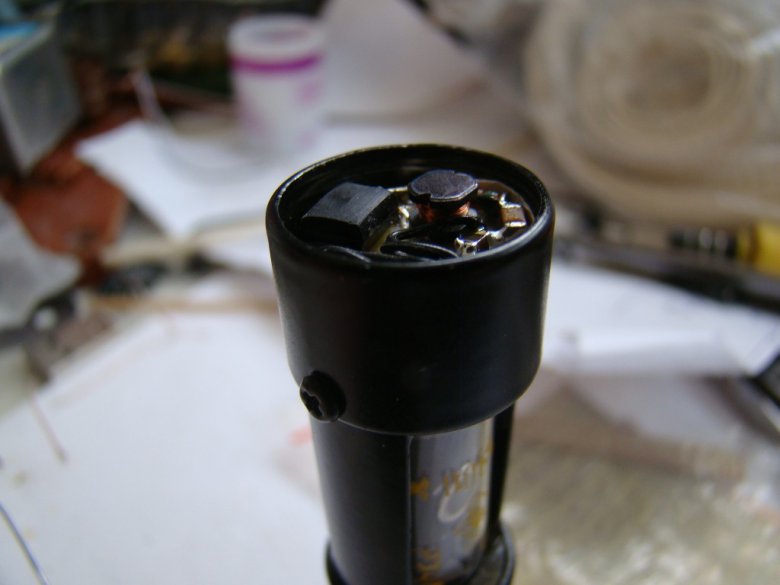

Поставил его на место, укоротил все провода. Это непосредственно перед закрытием крышки :

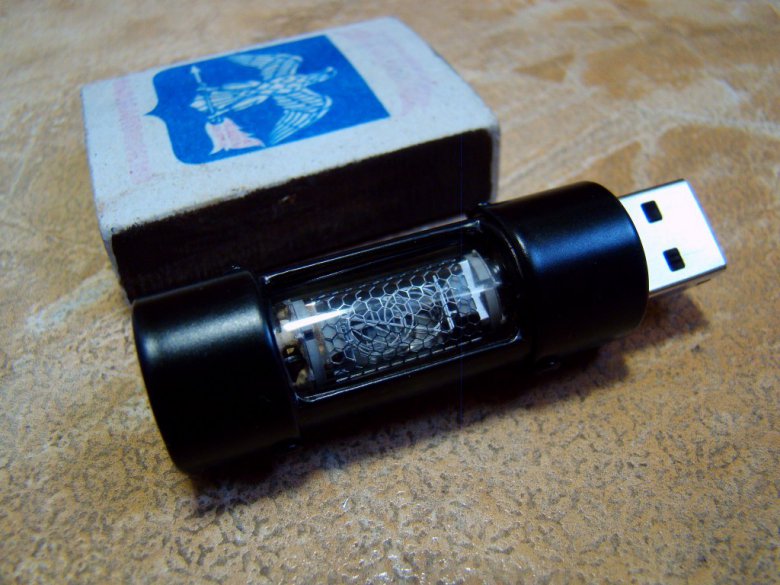

Итоговые размеры - 62х18мм, думаю, это самая компактная из всех флешек с индикаторной лампой на борту

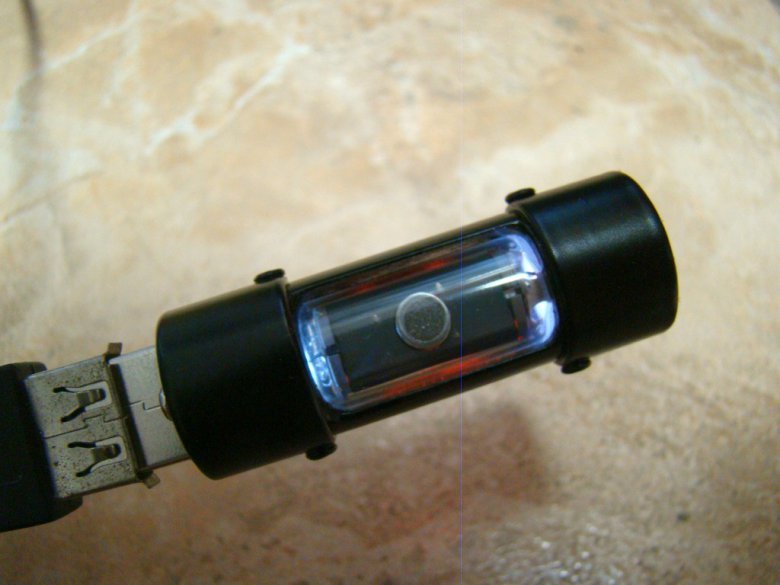

Второй светодиод установлен в основании лампы, вместе они дают ненавязчивую подсветку.

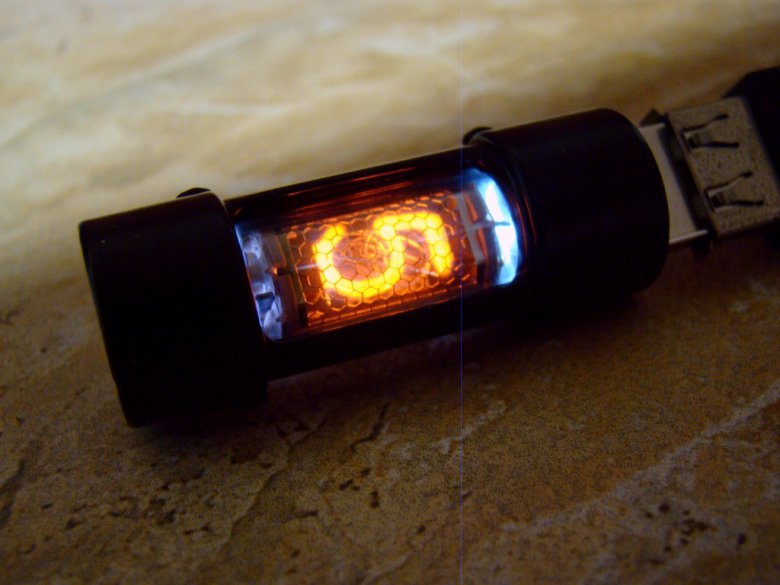

Во время простоя флешки цифры неспеша перебираются по порядку, во время чтения и записи скорость переключения возрастает.
