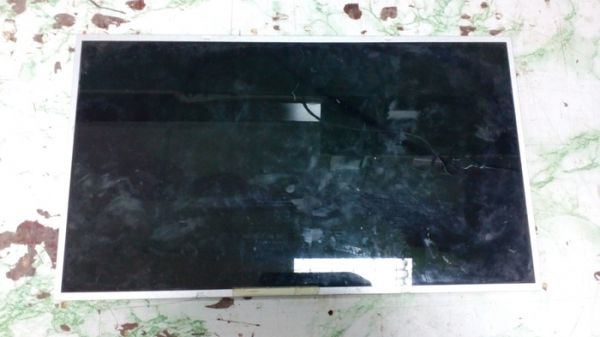

Выбираем любую матрицу от ноутбука. Пример будет для моделей с 40 пиновым шлейфом.
Для начала занимаемся пайкой, для уточнения работоспособности свето диодной линейки и драйвера подсветки.

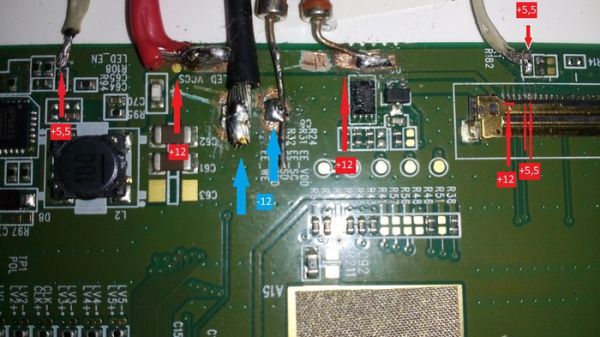

На разъёме выбираем и ищем тестером - контрольные точки на плате:
1) + 12 в. это 40,39,38 пин на шлейфе (обычно он подписан LED_VCCS). Припаиваем к нему + 12 в. с источника питания
2) - 12 в. любой минус на плате, соответственно - 12 в.
3) + 5,5-6 в это 36,35 пин на шлейфе (сигнал включения подсветки и регулировка яркости) находим контрольные точки на плате (LED_EN или PWL_IN или LED_PWL маркирую по разному, тестер вам в помощь) и подаём на них питание через делитель.
Можно эти 5 в взять прямо с платы, но я не заморачивался, сделал делитель из двух резисторов одинакового номинала.
4) Подаём питание на плату. Если панель засветилась, вы молодец! )), если нет уберите эту матрицу в сторону. Либо вы найдёте ошибку позже, либо используете её как донор.
Так едем дальше:

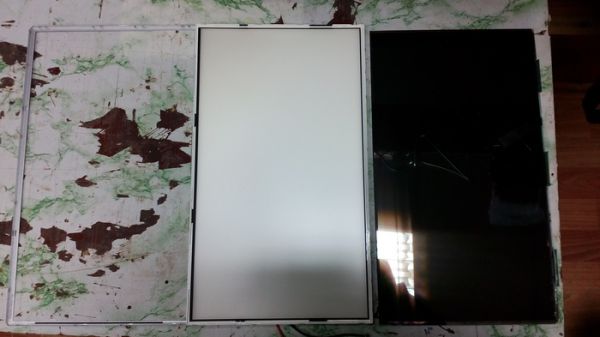

Аккуратно разбираем

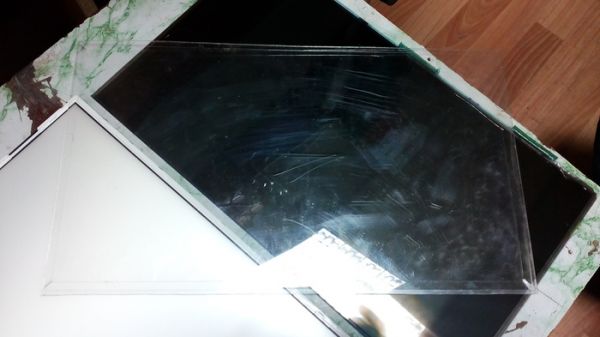

Вставляем стекло донора (на фото я специально взял грязное стекло, чистое не видно ))

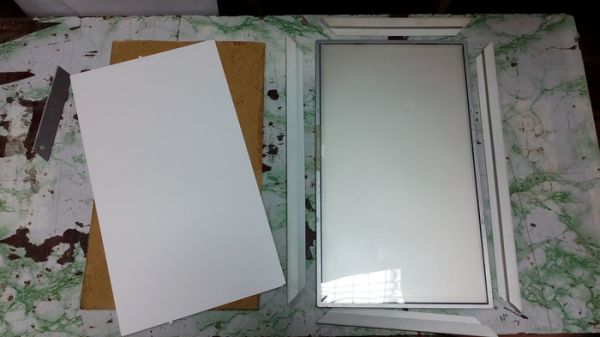

Готовим оформление
На торцы используем стартовый профиль для пластиковых ПВХ панелей. В зависимости от вашего желания можно использовать 10 мм или 0,5 мм. или 0,8 мм.
0,5 мм выходит тонкая но жидкая панель. Я для увеличения жёсткости использую ДВП по размеру. Что бы было красивее от донора идёт в ход белая подложка.

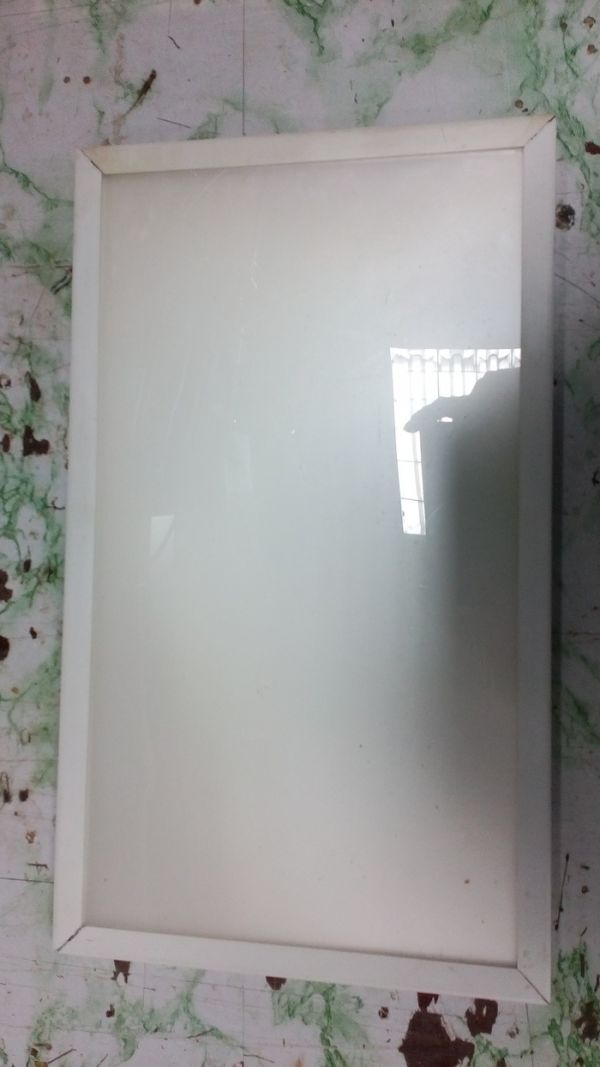

Собираем.
обратная сторона

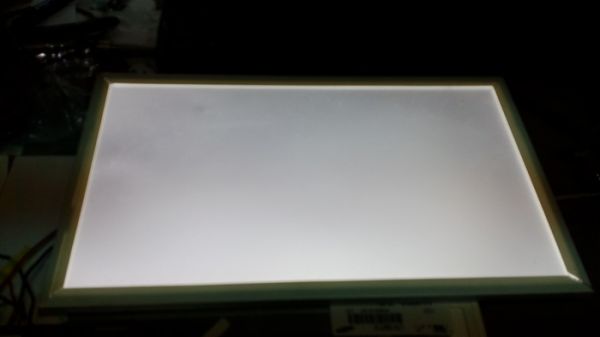

Проверяем на работоспособность.

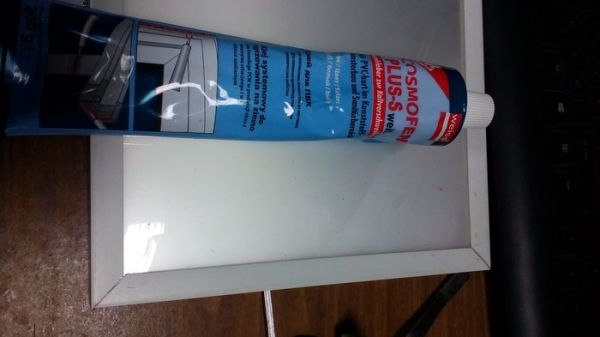

проклеиваем торцы с двух сторон
применяем по назначению ))
Блок питания для панели подойдёт любой 12 в. который дает ток больше 300 миллиампер.
Можно взять от старого компа жёлтый +12 в. чёрный -12 в.
По статистике из 10 панелей запускаются 6-7 шт.
Срок службы - если в течении 3 х дней не сдохла, будет работать не знаю сколько.
Первые панели подаренные мной друзьям три года назад до сих пор используются :
- подсветка на аквариум;
- подсветка на кухне (под навесными ящиками);
- подсветка над рабочим местом (компьютером);

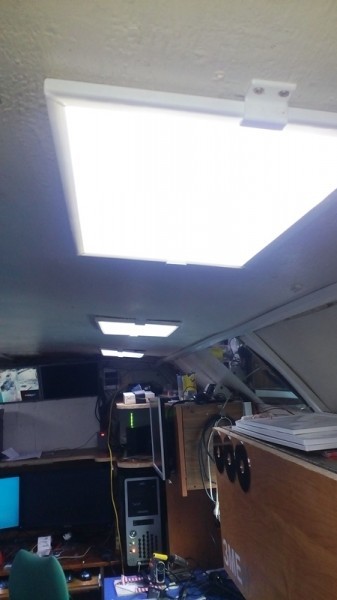

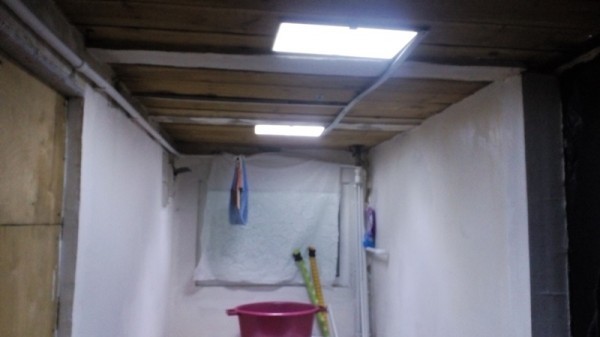

- освещение в моей мастерской (кунг);
- рекламная вывеска в магазине (по верх панели наклеен режим работы);
- освещение на веранде (температура эксплуатации -40 +40);
- освещение в курятнике на даче (АКБ 7АЧ с весны до осени тянул 2 панели на одной зарядке) зимой акб. снял и воткнул в УПС до весны.;

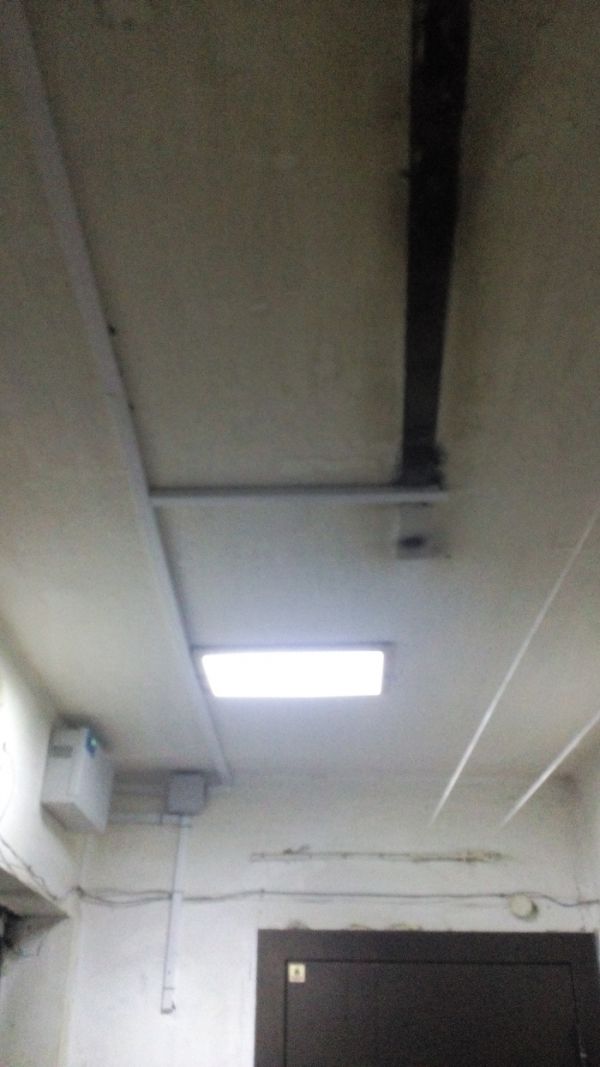

- в подъезде МКД на все этажи с одним блоком бесперебойного питания:

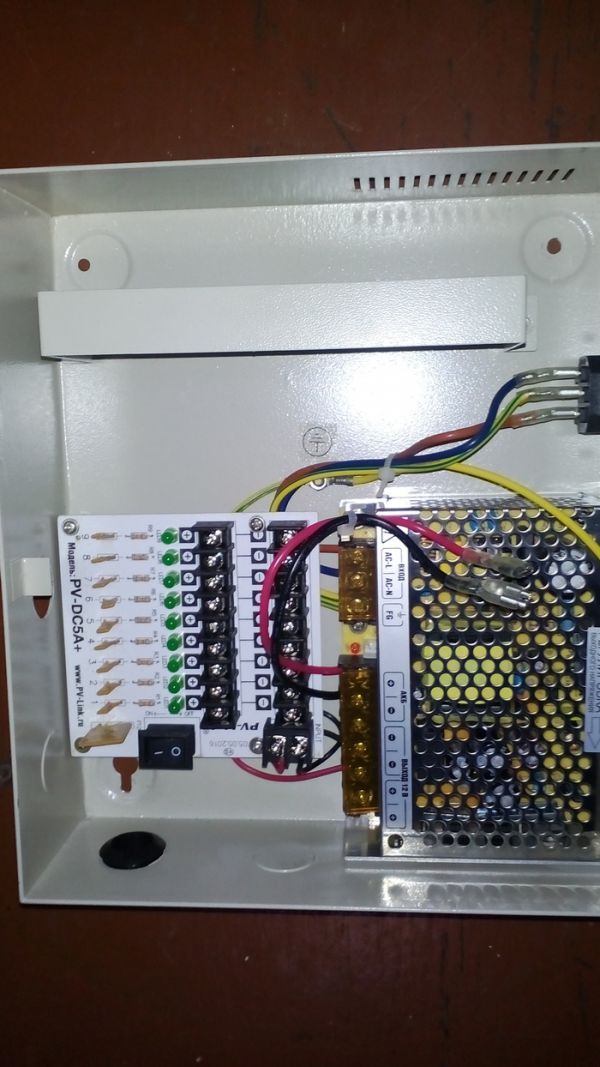

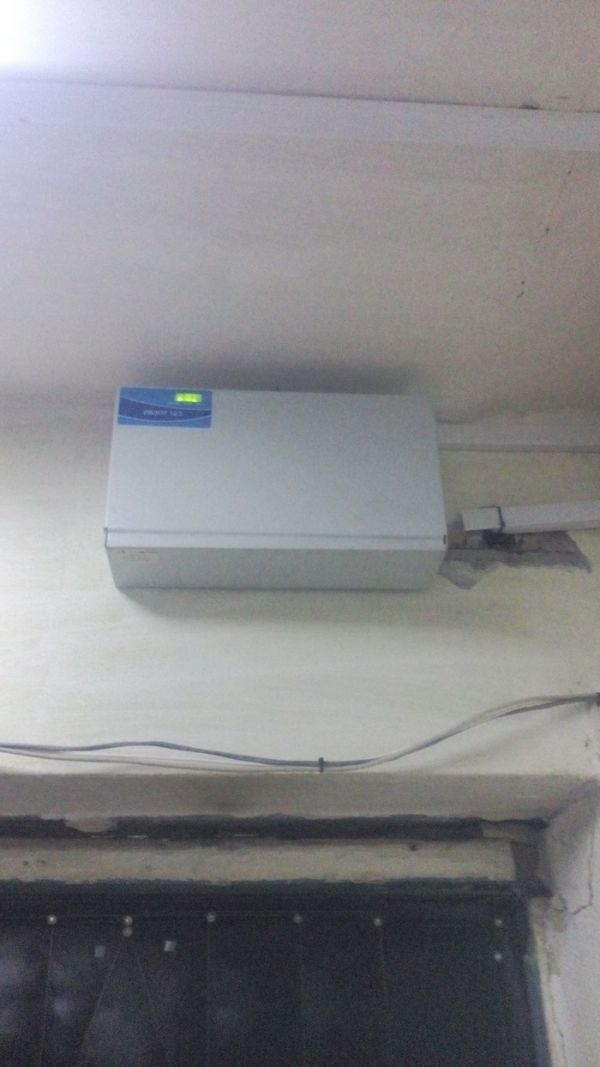

У меня на всё оборудование стоит такой:
Стоимость изготовления:
- матрица - 0;
- Профиль ПВХ стартовый/финишный для панелей 8 мм, 3000 мм, цвет белый - 38 р. (на 2 панели);
- резисторы - 2 шт. )) не думаю что на такое дело придётся покупать );
- ДВП - по потребности
- Космофен (клей ПВХ) - самая затратная часть бюджета - тюбик 600 руб. - хватит..... до сих пор не кончился.
- время и желание.
Что касается светильников из обычных мониторов, там всё проще.
Вытаскиваем плату и трубки с подсветкой, вставляем светодиодную ленту шириной 5 мм. Подключаем. Вместо матрицы кусок по размеру оргстекло либо аналог.
