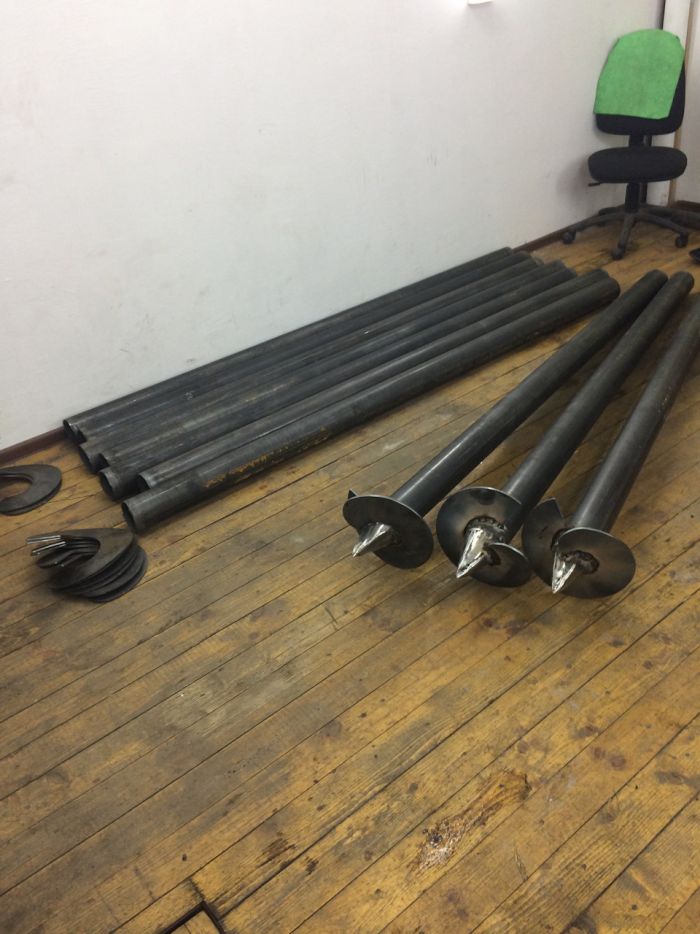

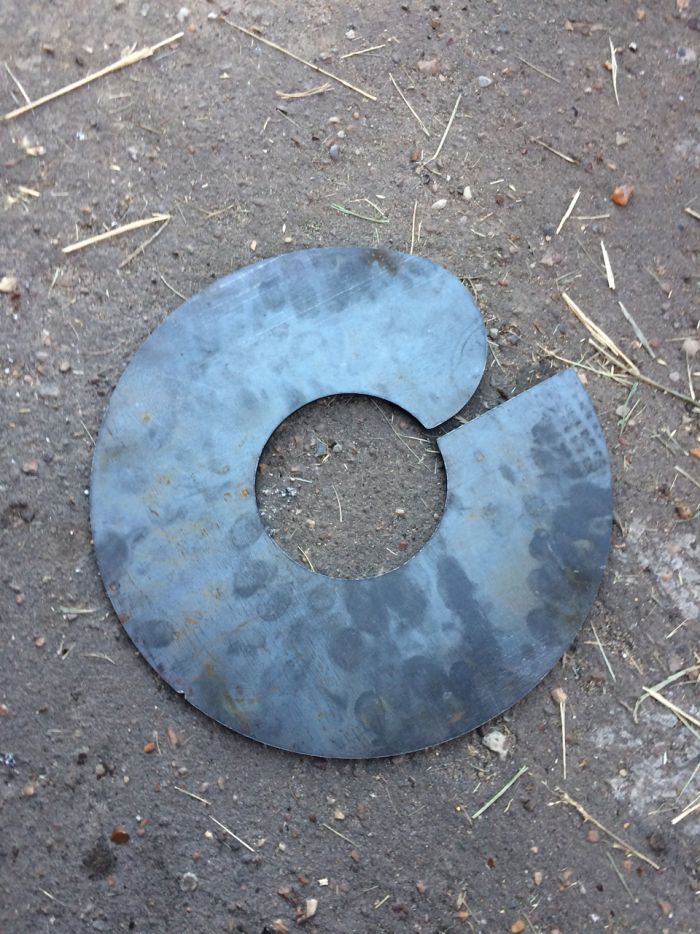

Всех приветствую!Может кому то пригодится данная тема по изготовлению фундамента на винтовых сваях своими руками, как оказалось сложного в этом ничего нет для тех людей кто обладает крохотным слесарно-сварочным опытом как я)Для изготовления мне понадобилосьматериалы :труба 108мм стенка3,5мм-17метров, лопасти делал друг на плазменной резке как и квадраты для оголовков, внешний диаметр лопасти равен 300мм, внутренний на 1-2 мм больше диаметра трубы(примерно 110мм)толщина лопасти 5мм, квадраты для оголовков 270х270х5мм(это значительно больше покупных!) .

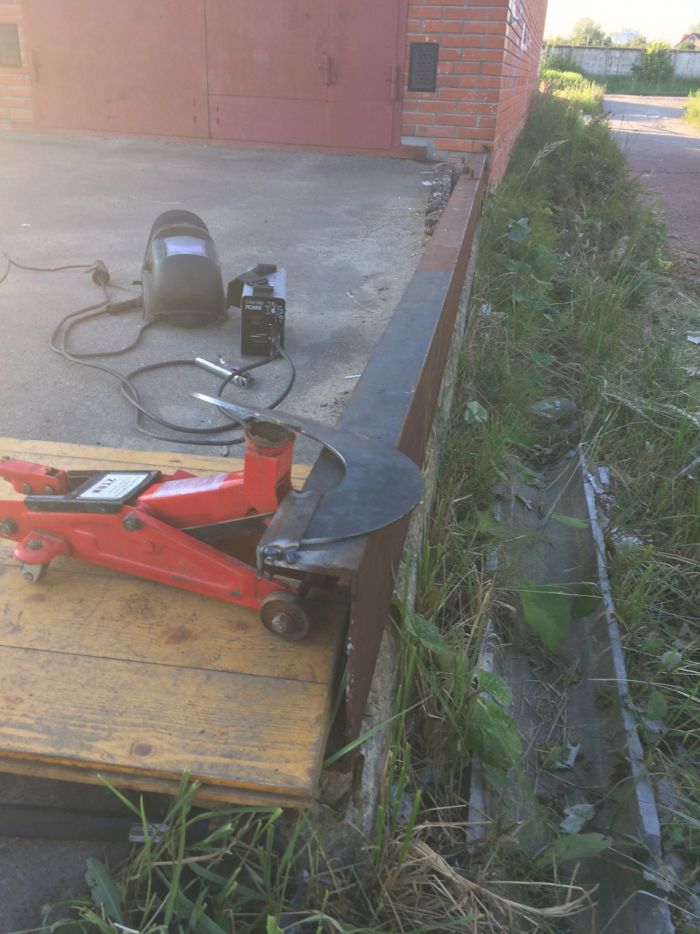

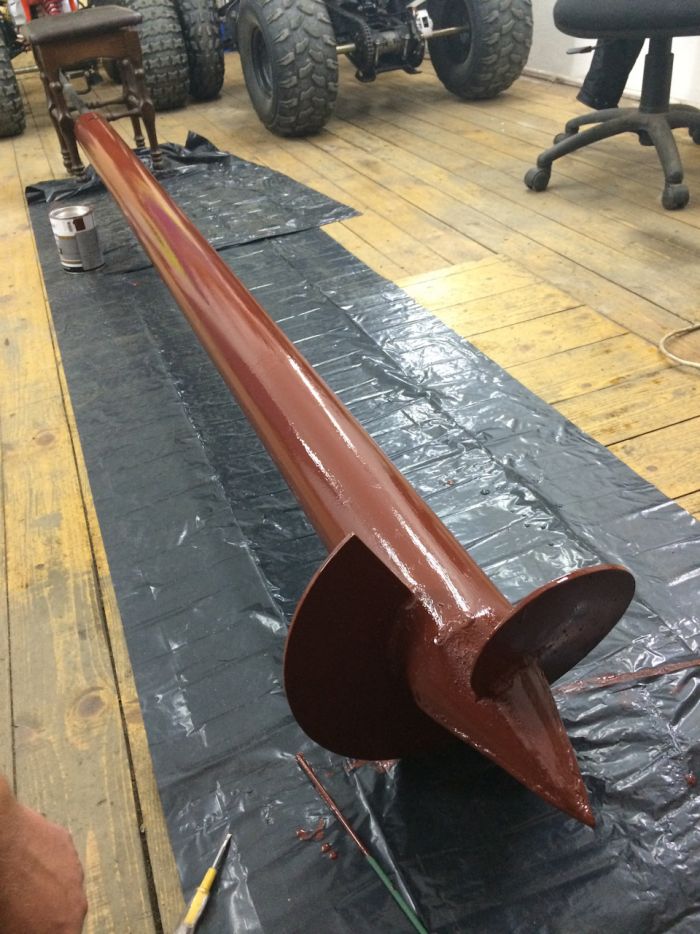

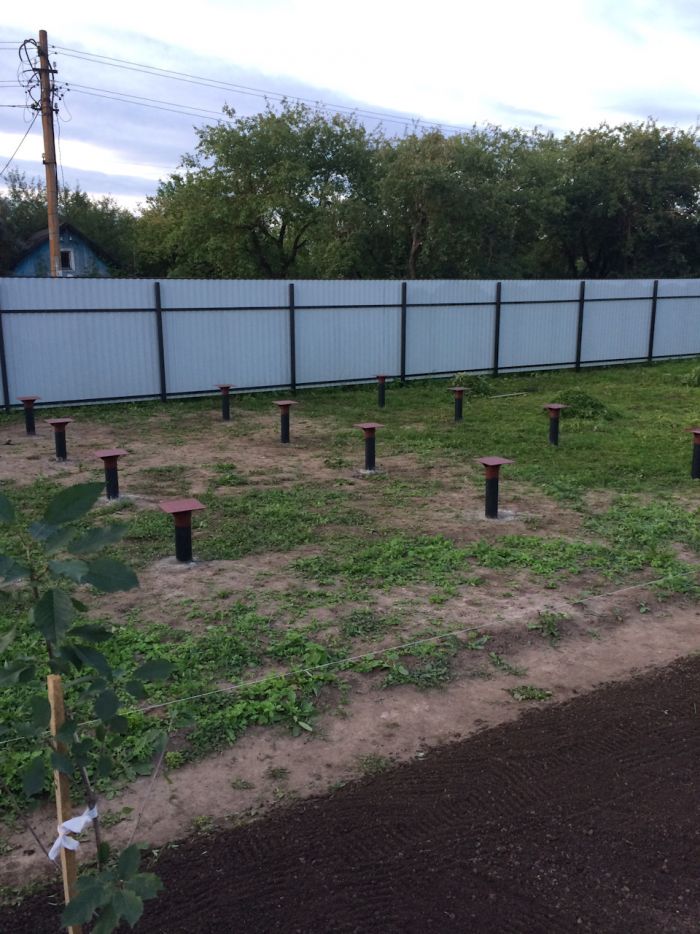

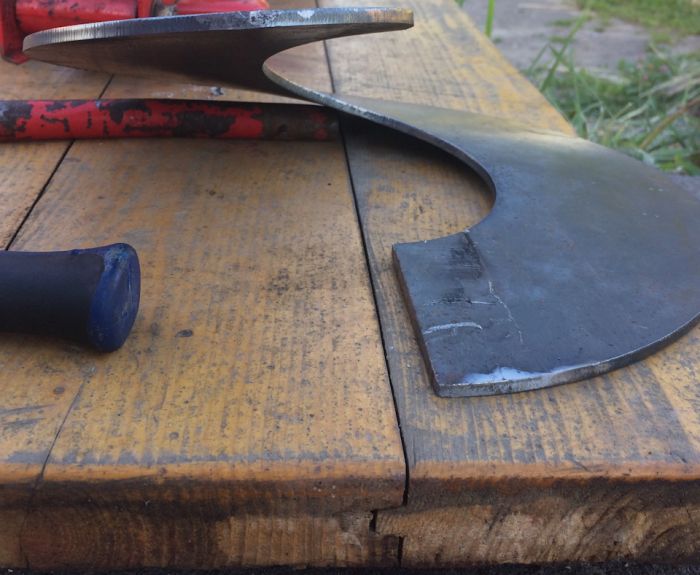

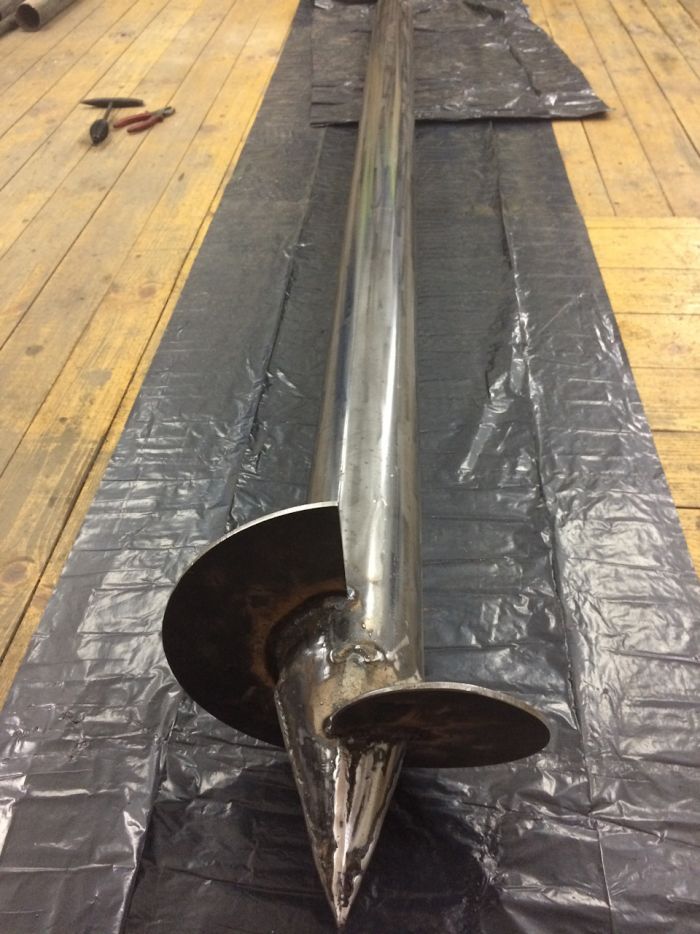

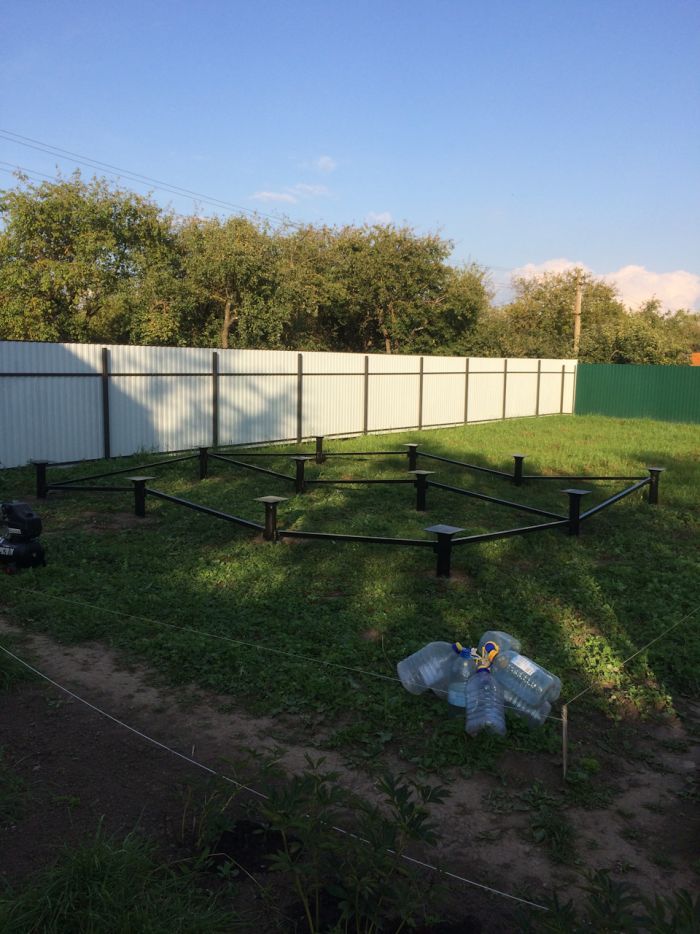

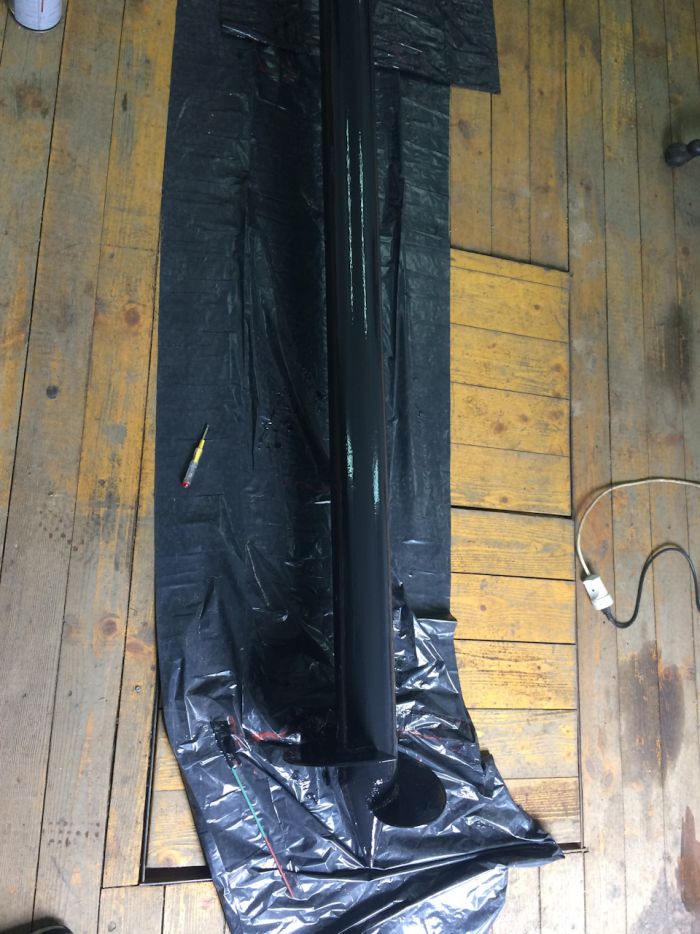

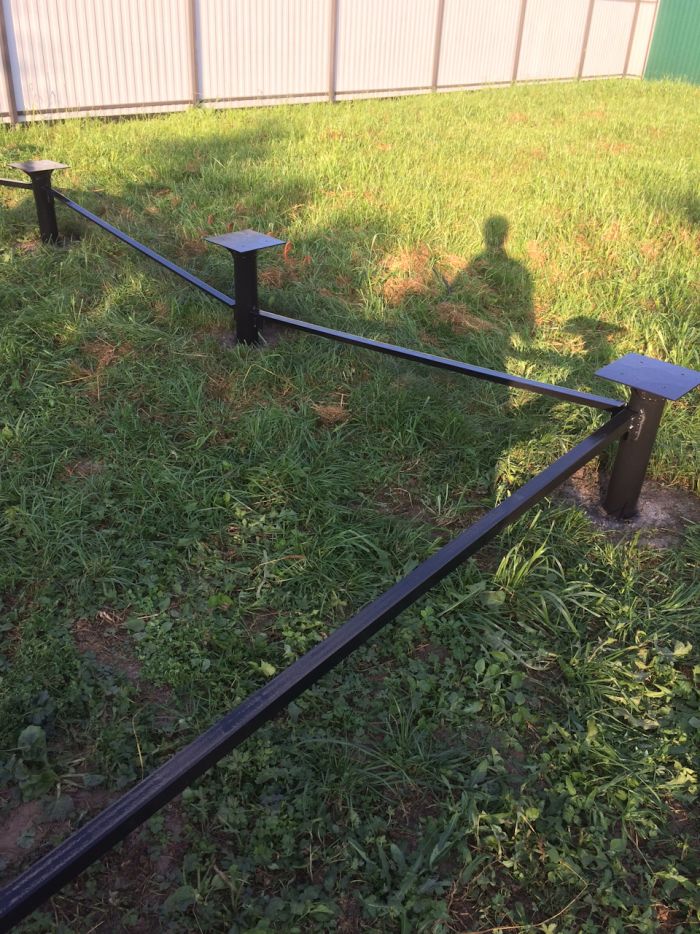

Процесс у меня был следующий:лопасти гнул автомобильным домкратом(угол атаки лопасти составляет 13-14 см в заводском исполнении)делал такой же, трубу резалкоронкой, сбивалкрая в центр и делал прихватки затем обваривал конус, одевал лопасть обваривал, другую сторону сваи сверлил отверстие 35 мм для того чтобы вставить туда лом для дальнейшей закрутки, обезжириваем, грунтуем, красим и можно вкручивать разметив свайное поле, после вкрутки отбивается уровень, все сваи подрезаются(отрезки от сваи идут на оголовки!)внутрь свай заливается цпс, одевается оголовок и заваривается, рекомендую сваи между собой обвязать уголком(в моем случае это 50х50х5)сократились колосально вибрации!На изготовление 12ти свай ушло не более 15т.р.
©
