Чаще всего для плотной установки трубок и патрубков на штуцерах используются червячные хомуты. Их проблема в том, что они со временем ослабевают, и часто срываются, если винт перетянуть. Альтернативой червячным хомутам являются проволочные, но те являются одноразовыми, их нельзя отпустить, а потом снова зажать. Предлагаем гибридную конструкцию проволочного многоразового хомута.

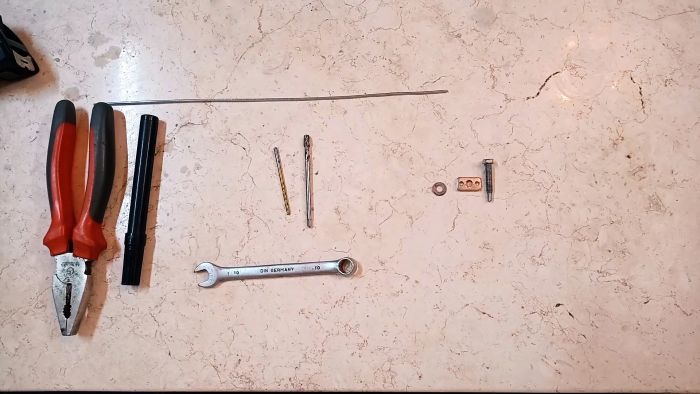

Материалы:
- Стальная пластина 3-5 мм;
- вязальная проволока;
- болт М6;
- шайба М6.
Процесс изготовления винтового хомута

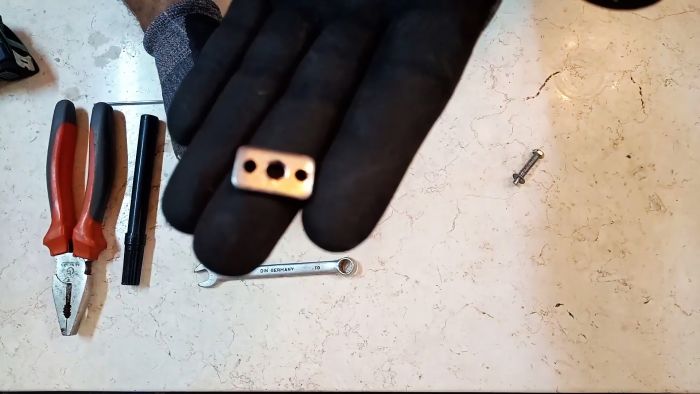

Для изготовления хомута нужно вырезать стальную пластинку 20×10 мм. В ней просверливаетесь 3 отверстия. В центральном нарезается резьба М6. Крайние делаются немного большего диаметра, чем используемая проволока.

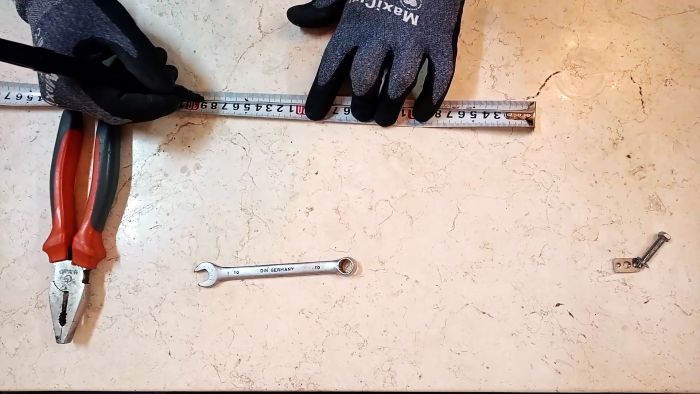

Отталкиваясь от окружности шланга или патрубка, для которого нужен хомут, отрезаем проволоку с запасом немного больше чем в 2 раза.

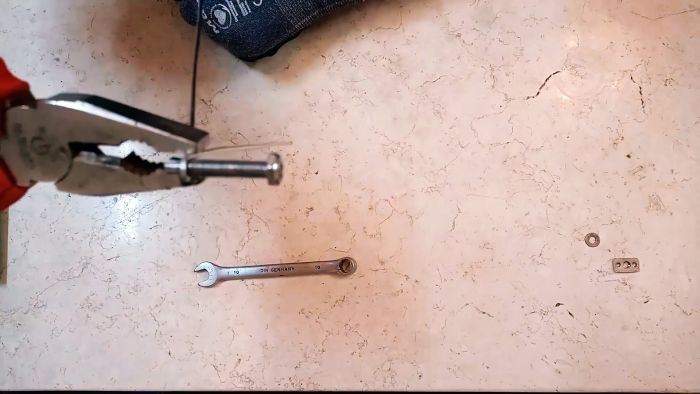

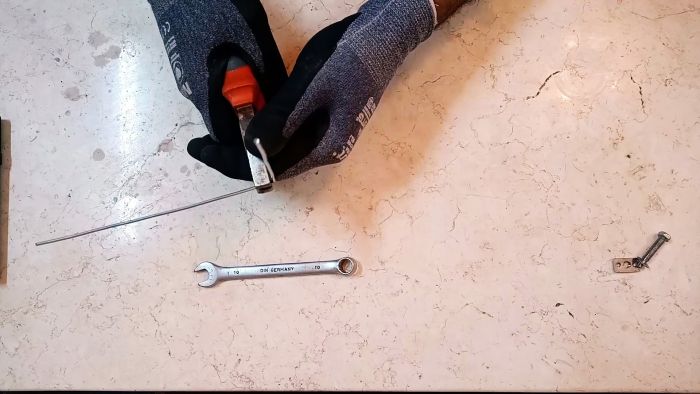

Она сгибается пополам. На изгибе ее следует обжать вокруг болта, сформировав кольцо.

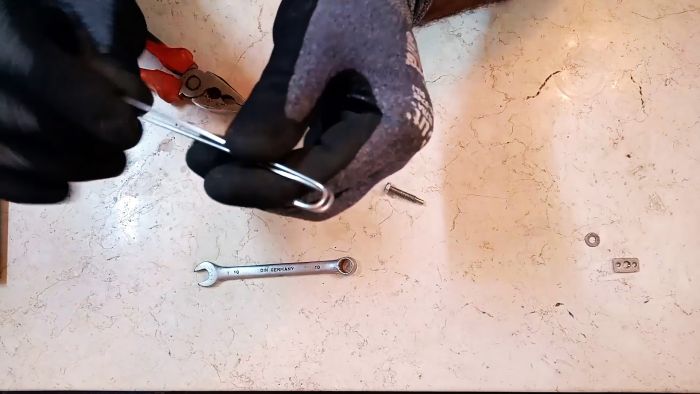

Оставшийся сдвоенный край проволоки подгибается.

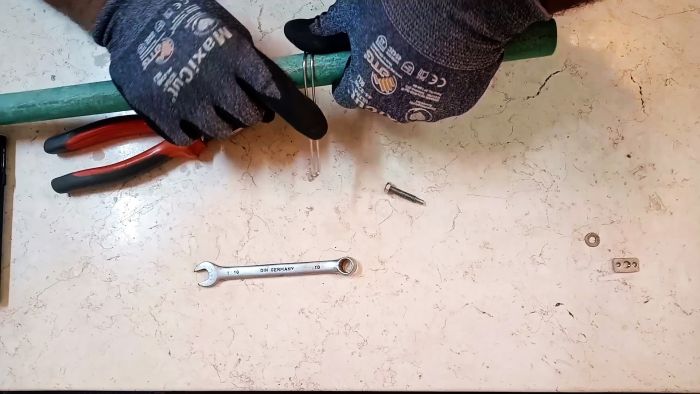

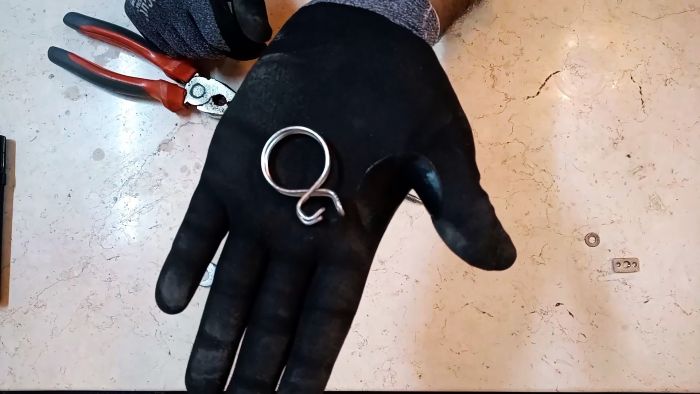

Теперь нужно обернуть заготовку на шланг. Петля с кольцом при этом располагается между подогнутыми кончиками. Затем края догибаются плоскогубцами как показано на фото.

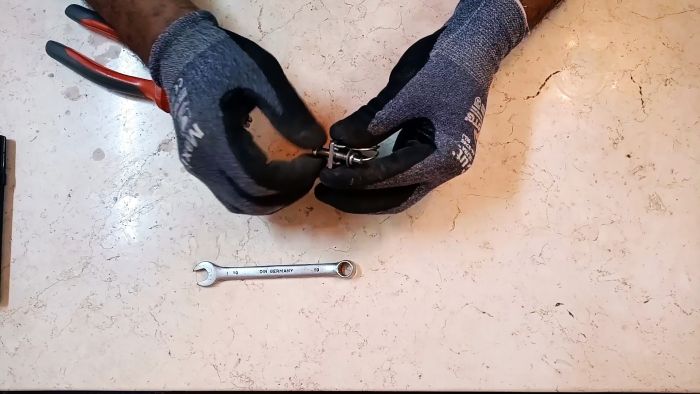

Далее наживляем болт в пластинку, и заводим загнутые кончики хомута в ее боковые отверстия. На болт надевается шайба, и его конец вкручивается в петлю с проволоки.

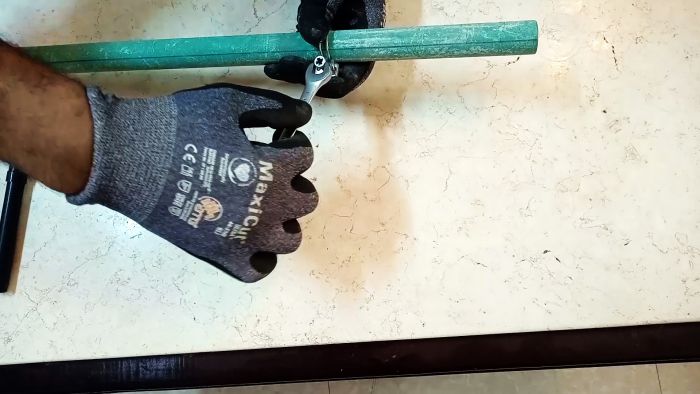

Теперь если его вращать, хомут будет стягиваться.

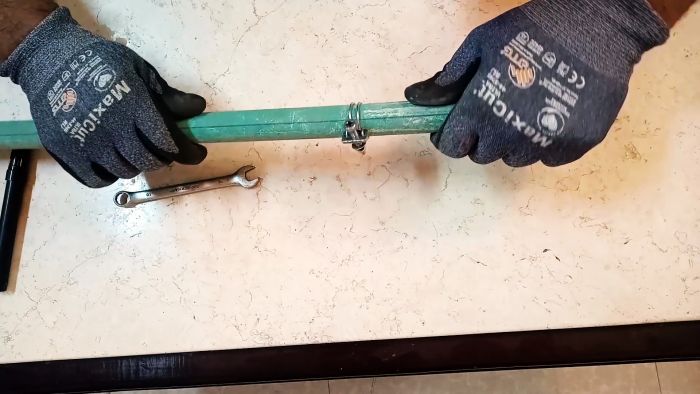

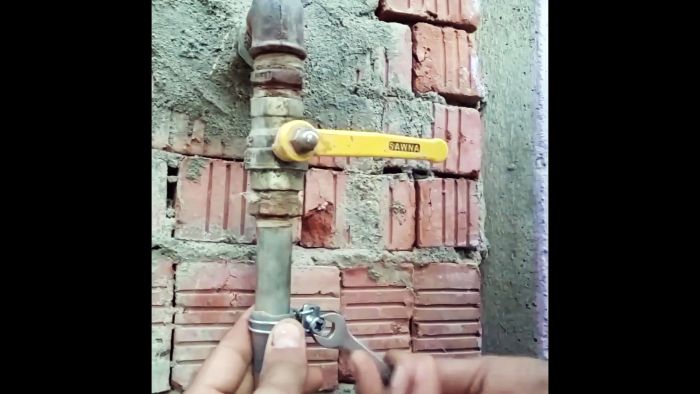

Его можно очень надежно зажать на шланг, а потом при необходимости снимать и устанавливать снова.
