В современное время уже становиться кране неудобно пользоваться проводными наушниками. И даже уже не во всех смартфонах есть гнездо для подключения для таких проводных устройств. Если у вас лежат без дела наушники с качественным звуком, то их запросто можно переделать в беспроводные и подключаться к любому современному устройству по средствам Bluetooth.
Переделка не займет много времени, знаний радиоэлектроники тоже не понадобится, лишь умение паять.
Понадобятся следующие детали
- Блютуз модуль
- Модуль mini USB
- Переключатель
- Литий-полимерный аккумулятор
- Провода.
Как переделать проводные наушники в беспроводные
Снимаем ушные подушечки. Обычно они никак не закреплены и просто удаляются.
Отвинчиваем винты наушника. Бывают модели и на защелках.

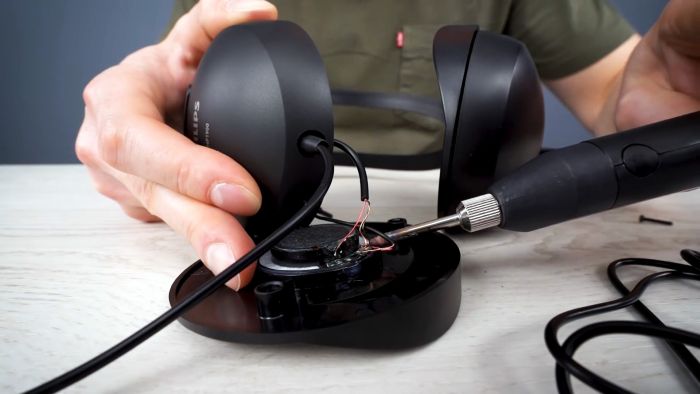

Отпаиваем динамик наушника. Так же отпаиваем провод идущий ко второму наушнику.

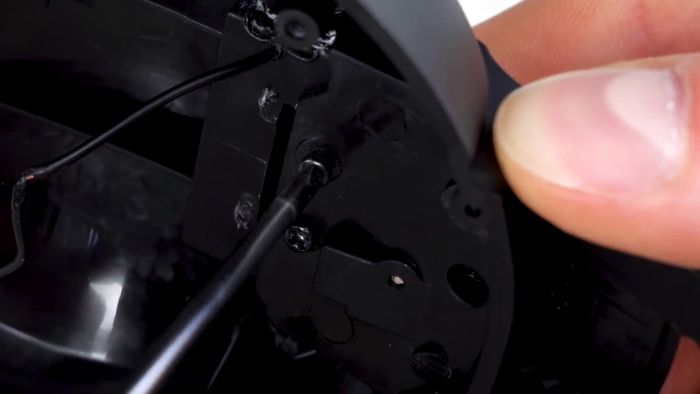

Отвинчиваем оголовье для удобства установки модуля.

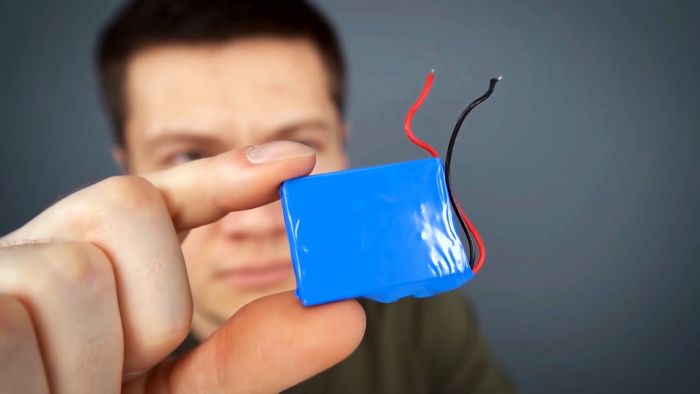

В самоделке применен полимерный аккумулятор. Он содержит уже в своем составе плату зарядки и защиты, поэтому автономен в работе.

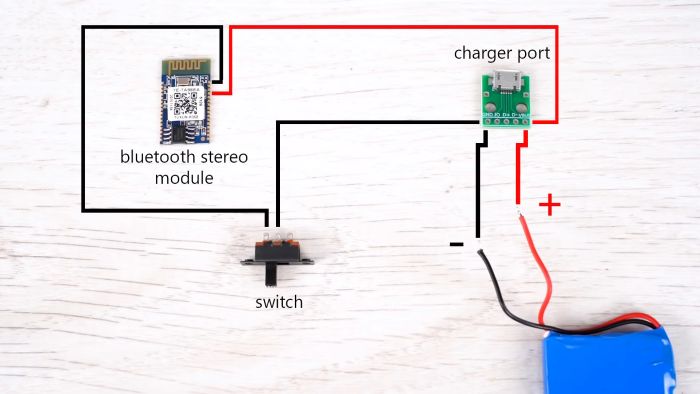

Схема самодельных беспроводных наушников выглядит крайне просто.
Питание к модулю блютуз подключается через вывода 32 (-) и 29 (+). Наушники не показаны на схеме, но подключаются очень просто: левый канал подключается к 26 и 27 выводу, а правый к 24 и 25.

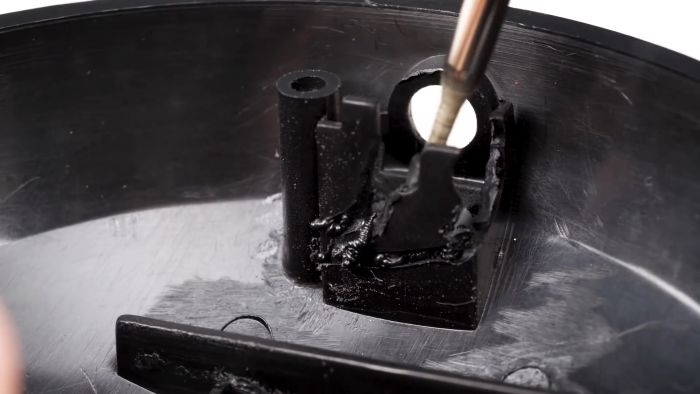

Освобождаем площадку где раньше крепился провод. Паяльником убираем ребра пластика.

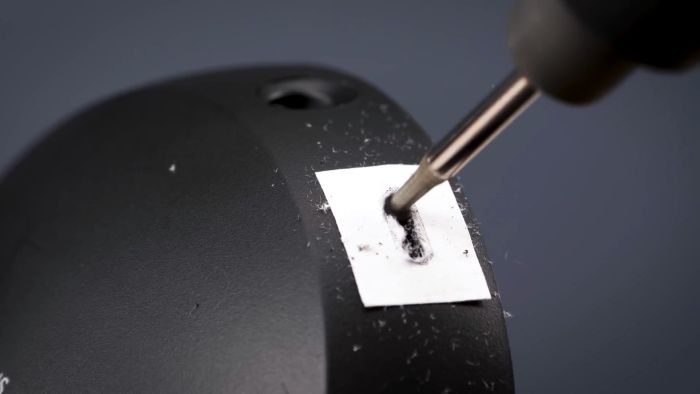

Отверстие под порт можно распечатать на бумаге и приклеить, а далее выжечь паяльником.

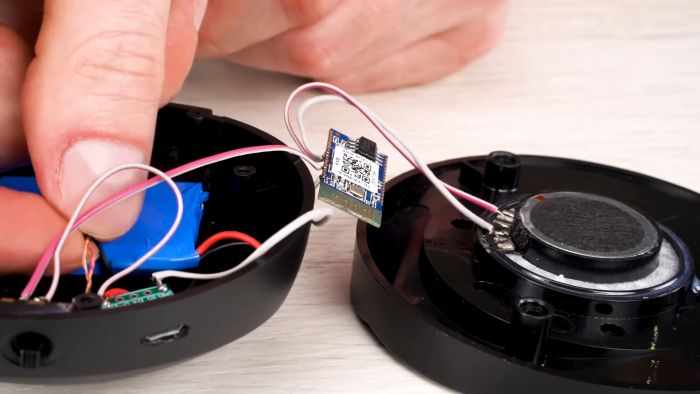

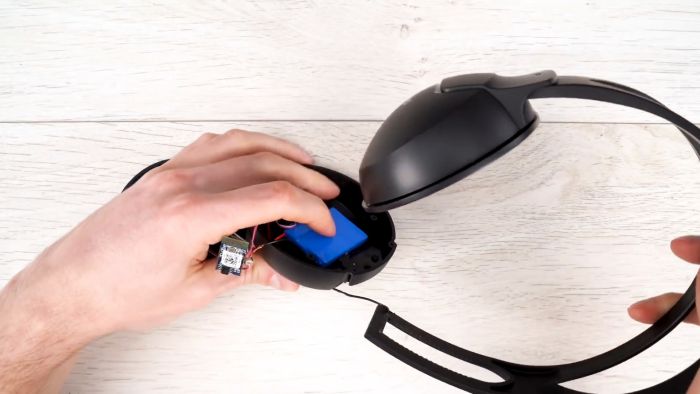

Собираем схему, припаиваем провода. АКБ можно приклеить на горячий клей.

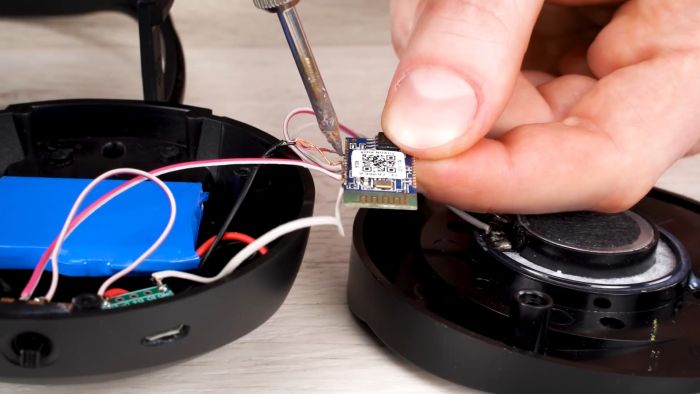

Припаиваем второй наушник к модулю.

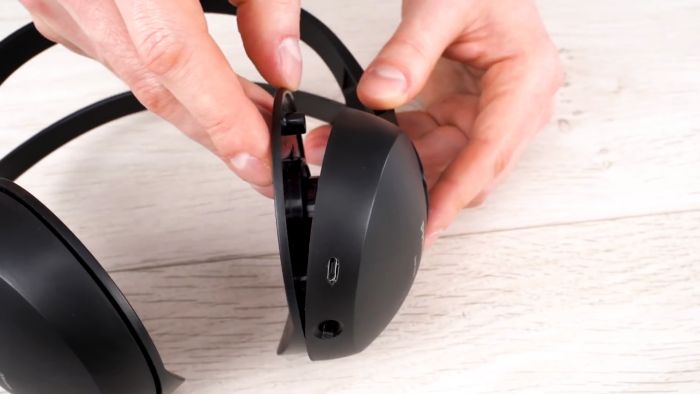

Собираем наушники, прикручиваем оголовье.
Собираем корпус, завинчиваем саморезы.
Надеваем подушечки на место.

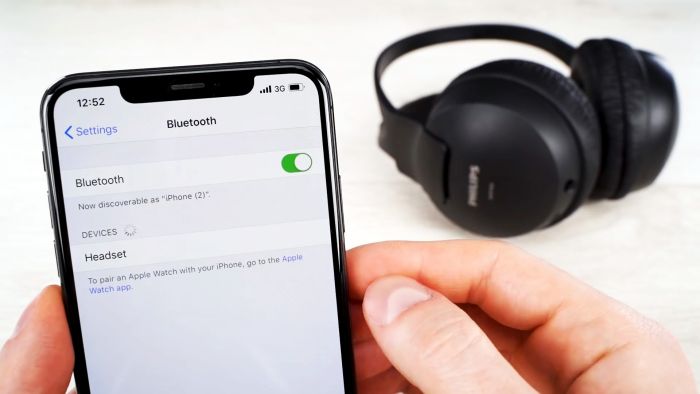

Теперь заряжаем аккумулятор. Включаем наушнкик и подключаемся к ним, скажем, со смартфона и работаем с ними как с Bluetooth гарнитурой.
Вот и все. Да, так просто обновить наушники.
