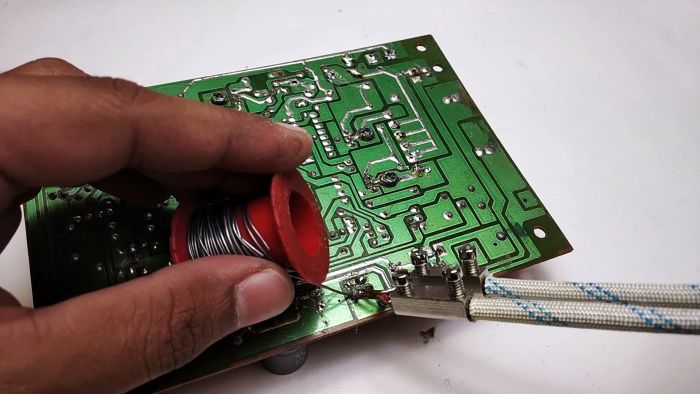

Любительские паяльники нуждаются в продолжительном прогреве перед работой. Для припаивания одного контакта придётся ждать 3-5 минут, пока жало инструмента не разогреется до температуры плавления проволоки, что крайне неудобно. Сделанный из старого трансформатора и доступных на радиорынке деталей паяльник плавит олово спустя 4-5 секунд после включения.
Используемые материалы
Для сборки паяльника понадобятся следующие материалы:
- трансформатор;
- многожильный медный провод;
- медная проволока;
- кусок фанеры и пластина из ПВХ;
- кнопка-переключатель;
- труба из ПВХ диаметром 30 мм;
- провод с вилкой;
- два коннектора для соединения проводов.
Работа занимает около часа времени.
Процесс изготовления паяльника с моментальным нагревом
Трансформатор вытаскивается из корпуса. Из устройства извлекается сердечник.

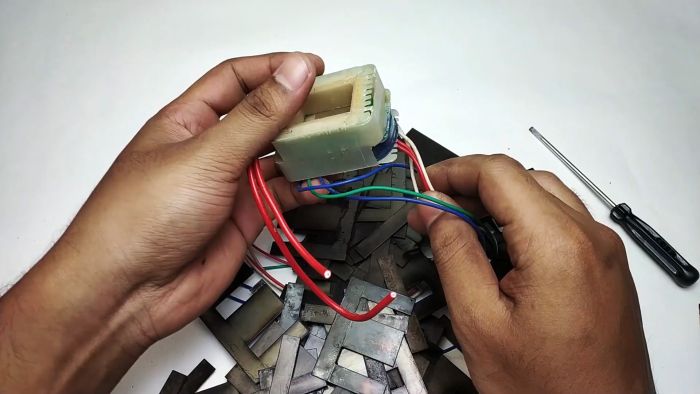

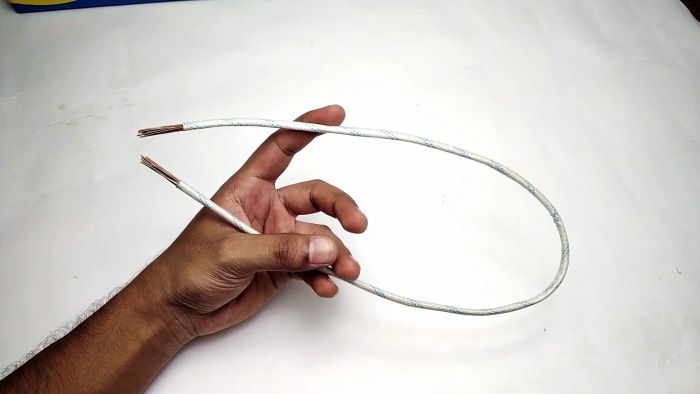

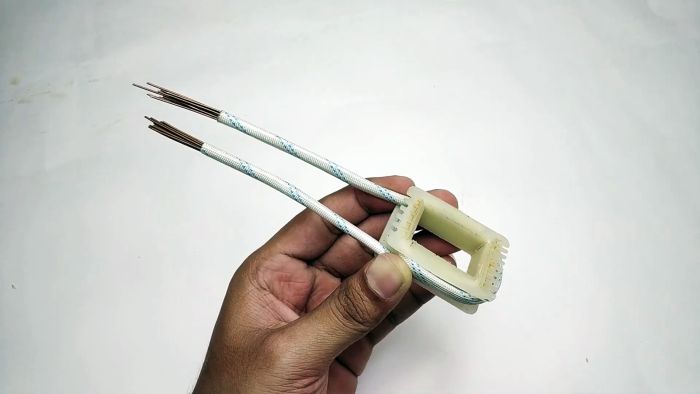

Катушки с обмотками разбираются, снимается первичная обмотка. Вместо неё наматывается три витка полимерного рукава с запасом.

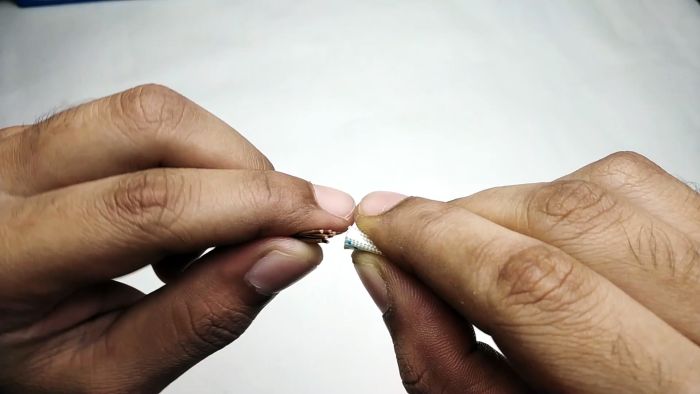

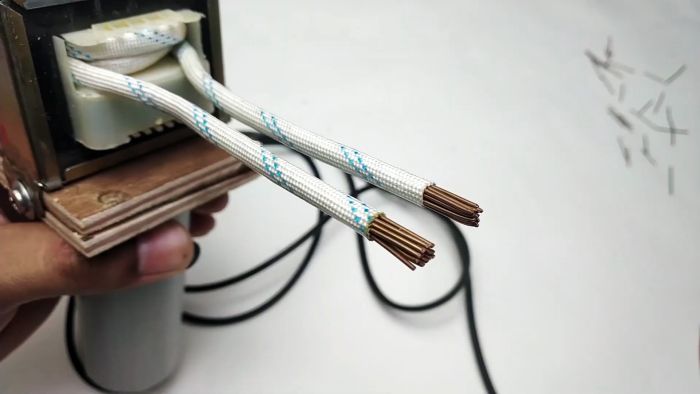

Отрезается 14 жил медного избавленного от изоляции провода длиннее полимерного рукава на 4-5 см. Они вставляются в изоляционный рукав, и тот в три витка наматывается на катушку.

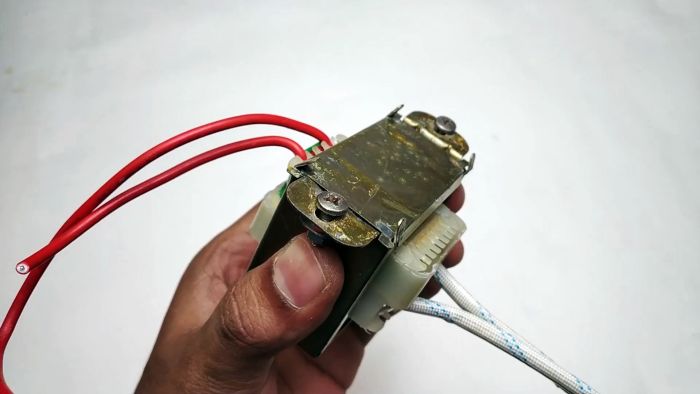

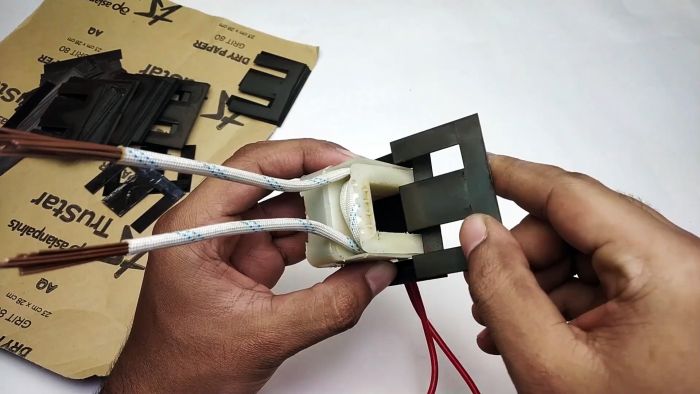

Собираются катушки, на место устанавливаются пластины магнитного сердечника.

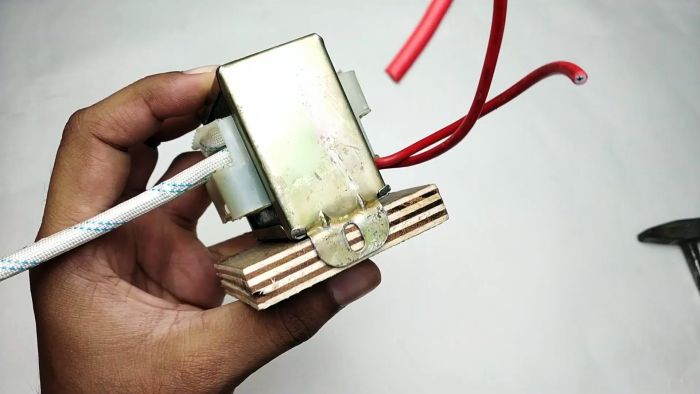

Устройство помещается в корпус и крепится к куску фанеры. В ней сверлятся отверстия под провода и крепежи.
Из трубы ПВХ вырезается ручка.

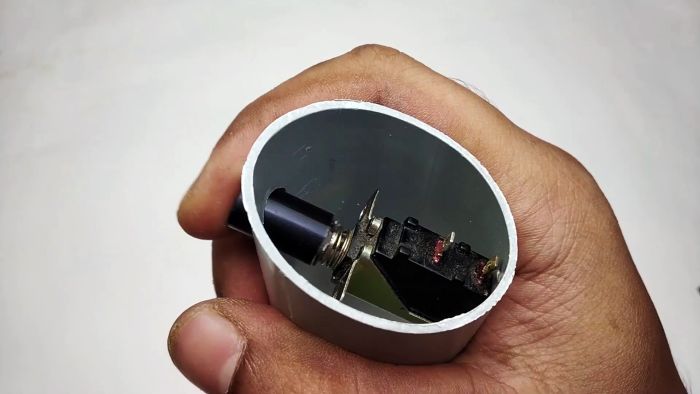

В неё монтируется переключатель на пружине, рассчитанный на 3 А.

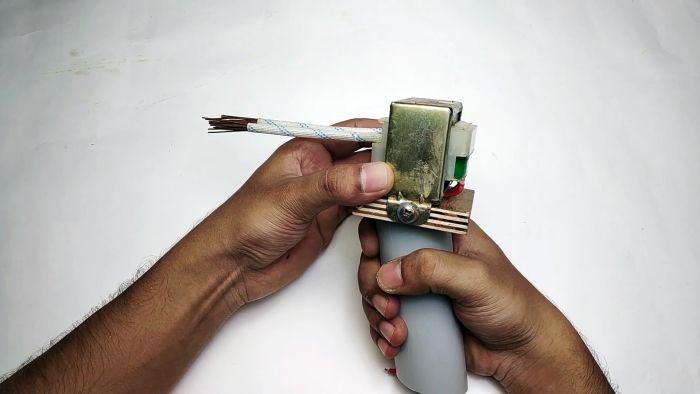

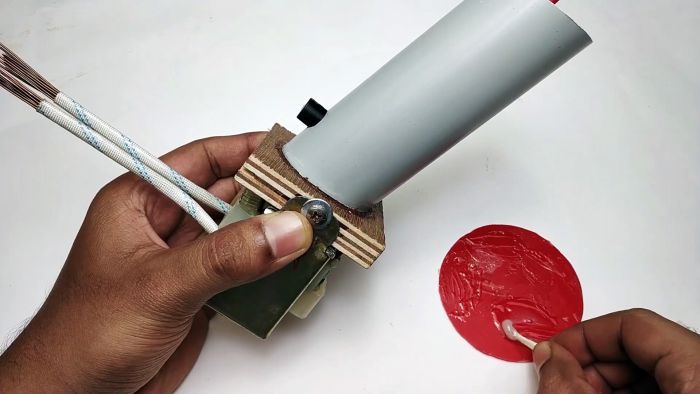

Тумблер подключается к трансформатору. Ручка приклеивается к фанере.

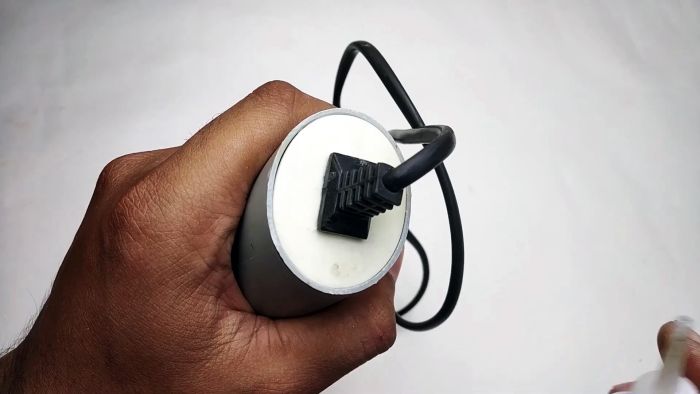

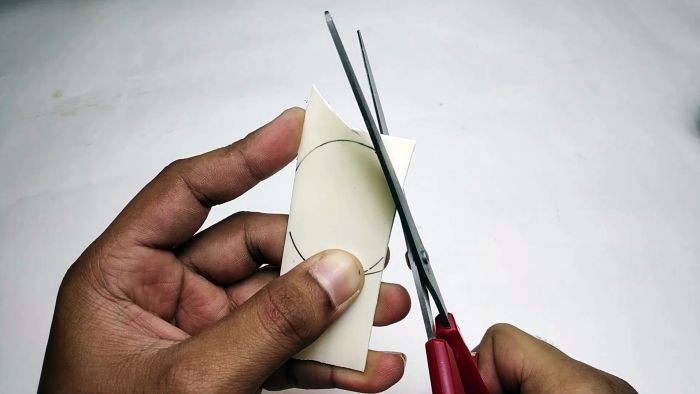

Торец трубы закрывается пластиковой или деревянной заглушкой, в которую продевается кабель с вилкой. Провода надёжно скручиваются или спаиваются и изолируются.

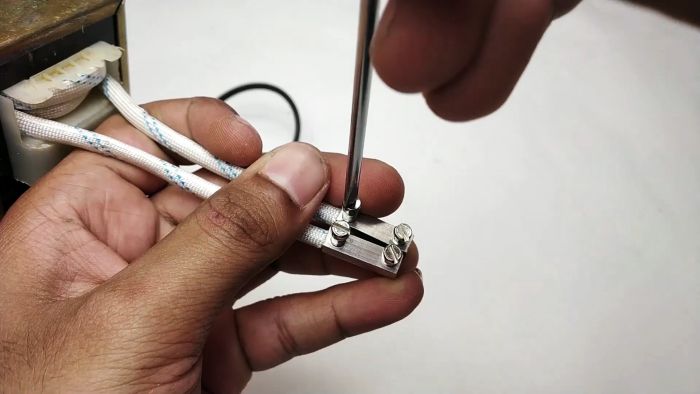

Выходящие из рукава провода укорачиваются до примерно 15 мм. К ним крепятся коннекторы.

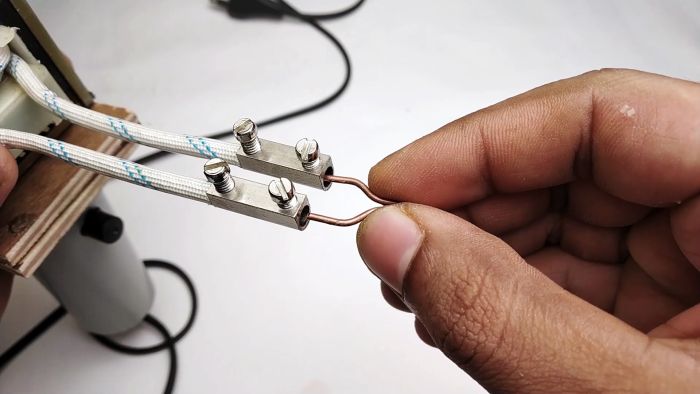

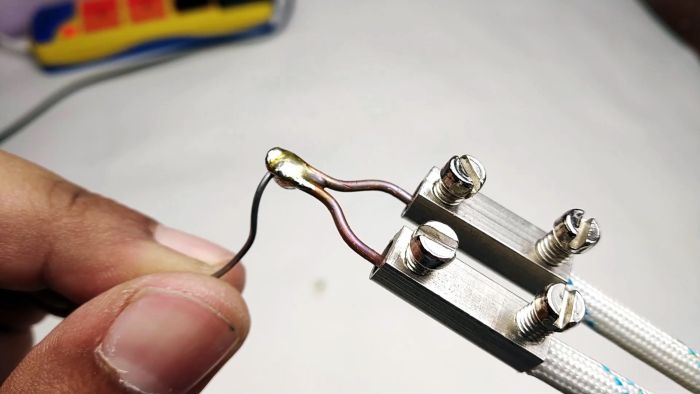

Из куска меди сгибается жало паяльника и соединяется с выходящими проводами посредством коннекторов.
Склейка корпуса паяльника
После тестирования для паяльника делается корпус, который защитит радиолюбителя от ожогов.

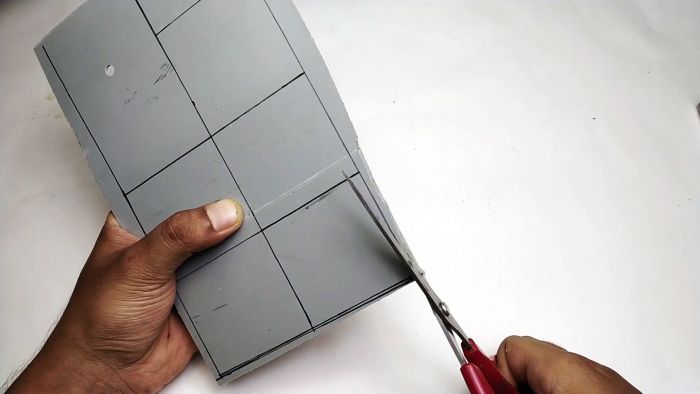

Из куска поливинилхлорида вырезаются стенки корпуса (пять штук).

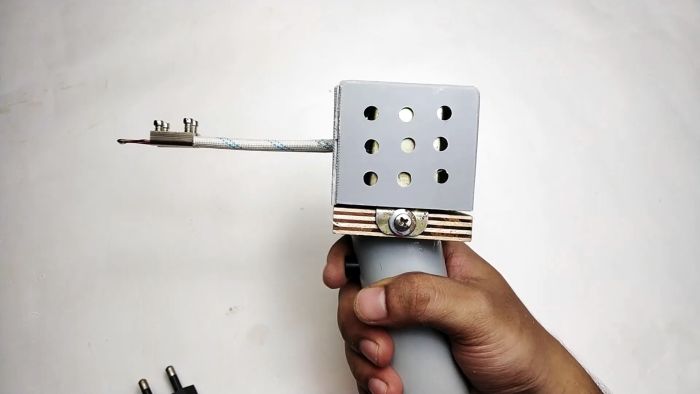

В четырёх сверлятся отверстия для охлаждения трансформатора, в пятой – для выходящих проводов. Корпус собирается и склеивается.
Во время работы над и с паяльником важно придерживаться правил техники безопасности во избежание поражения током или получения ожогов. Все оголённые провода обязательно изолируются.
