С помощью такого способа можно состыковать три трубных элемента в одном углу. В результате получается пространственная конструкция, которая обеспечивает максимальную прочность, отличается привлекательным дизайном и характеризуется длительным сроком эксплуатации. Двойное угловое соединение широко применяется при монтаже поддерживающих металлоконструкций, изготовлении столов, шкафов и других изделий.
Понадобится
Чтобы качественно подготовить кромки соединяемых заготовок, нам необходимо запастись следующими материалами и инструментами:
- отрезком профильной квадратной трубы;
- маятниковой пилой с вращающимся столом;
- металлическим угольником;
- обычным маркером;
- подходящей по размеру и конфигурации струбциной.
Процесс подготовки кромок заготовок к соединению

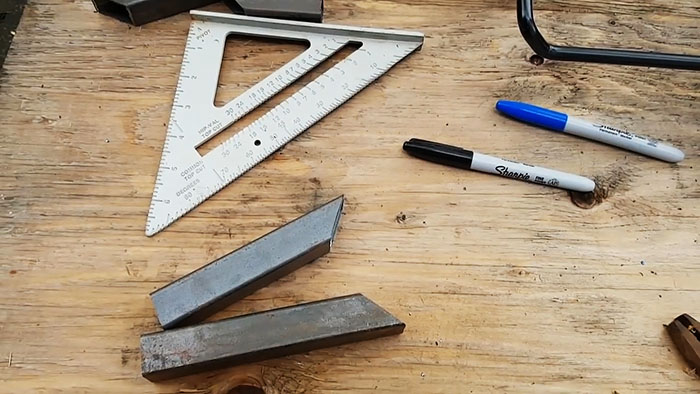

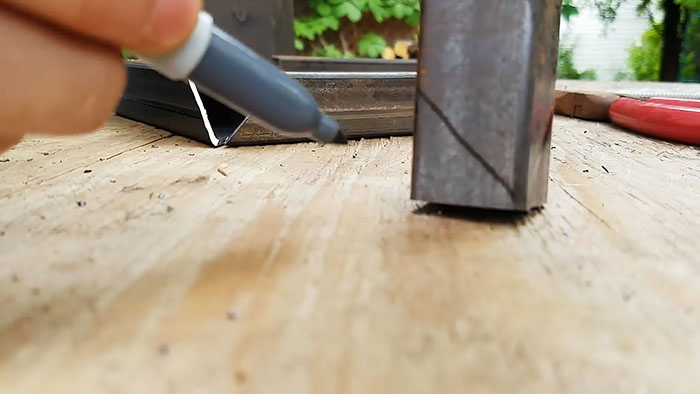

Работу начинаем с отрезки на маятниковой пиле трех заготовок одинаковой длины от ранее приготовленной профильной квадратной трубы. Затем, используя металлический угольник и маркер, на одном торце каждого из трех трубных элементов отмечаем угол в 45 градусов.

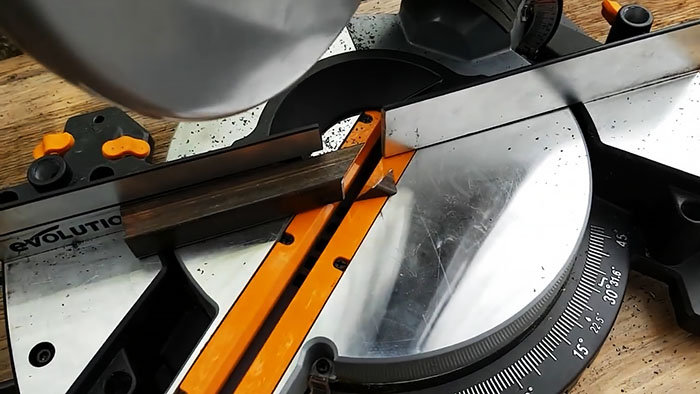

Далее поворачиваем и закрепляем рабочий стол маятниковой пилы на резку под углом 45 градусов, укладываем на него поочередно заготовки с угловой разметкой, зажимаем струбциной и производим по разметкам первый срез. Кстати, разметка при наличии регулируемого стола у маятниковой пилы, носит контрольный характер.

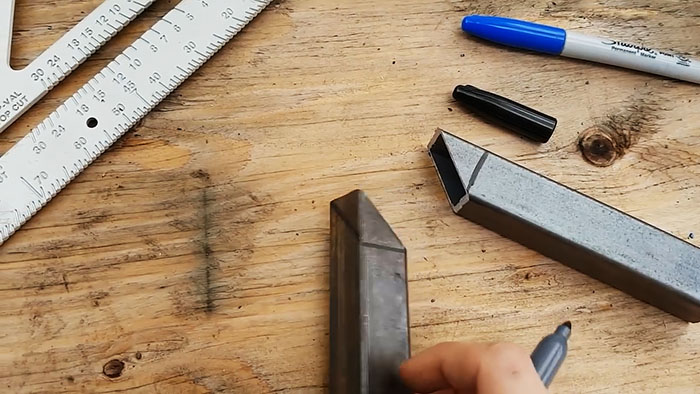

После этого переворачиваем заготовку на 90 градусов, выполняем следующую разметку и осуществляем второй срез.

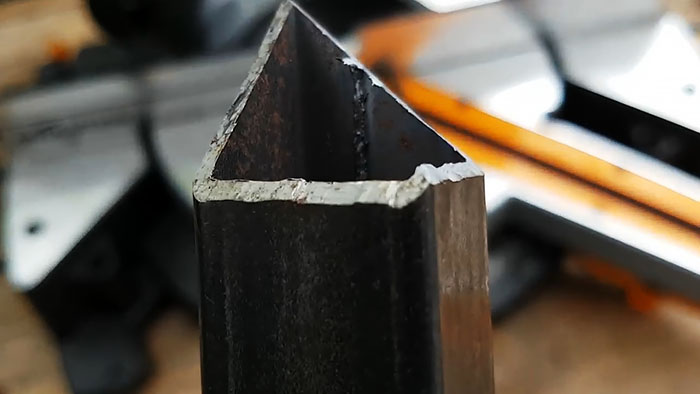

Получаем своеобразную форму торца профильной трубы. В таком же порядке обрабатываем и две оставшиеся заготовки. Не помешает, сформированные в результате резки грани, обработать напильником или наждачной бумагой, чтобы удалить заусенцы и мелкие дефекты.

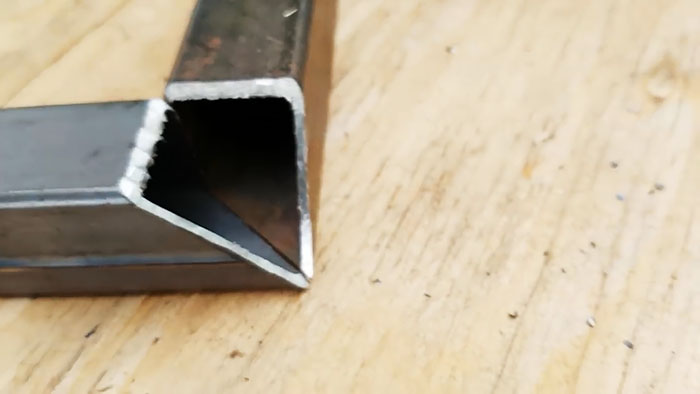

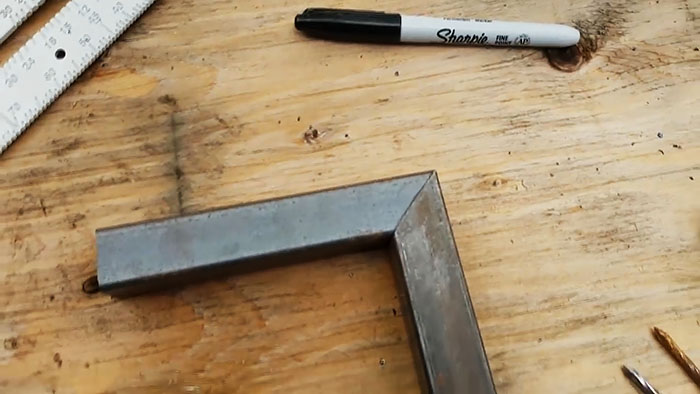

Теперь укладываем две заготовки профильной трубы на горизонтальную поверхность так, чтобы они образовали прямой угол в плане, а их, сформированные после двух резов соответствующие грани, совпали.

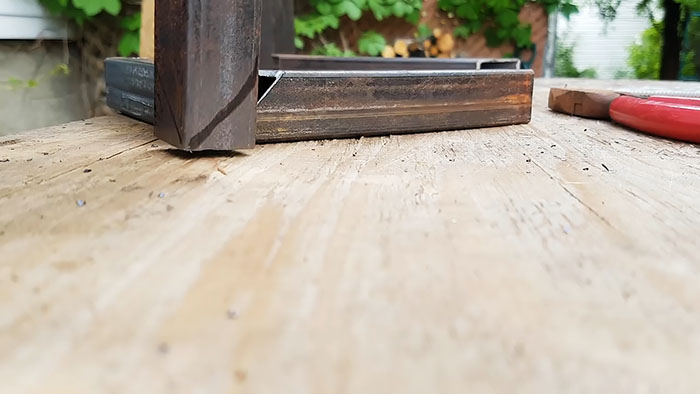

В заключении в образованное двумя заготовками своеобразное контактное гнездо сверху устанавливаем третью заготовку.

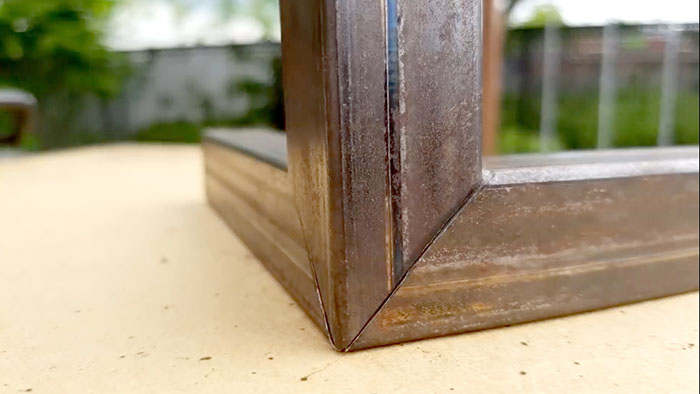

Если разметка и резка были проведены с достаточной точностью, то все три элемента профильной трубы состыкуются между собой в одном углу без заметных зазоров.
Остается лишь каким-то образом их соединить. В нашем случае это проще всего выполнить с помощью сварки, хотя возможны и другие варианты, такие как пайка, клепка и т. д.
