Выполнить ручной циркулярной пилой ровный распил не так просто. Из-за неоднородности дерева и по другим причинами пила всегда стремится уйти в сторону. Конечно, можно купить направляющую шину в магазине, но заводское фирменное изделие по цене сравнимо с самой пилой. Обладая начальными навыками столярного и слесарного дела, это полезное дополнение к инструменту можно изготовить самому.
Понадобится
Материалы:
- Ручная циркуляционная пила;
- ламинат;
- алюминиевый швеллер;
- винты, болты, гайки и шайбы;
- алюминиевая пластина;
- двухсторонний скотч;
- рулон наждачной бумаги.
Инструменты и вспомогательные материалы: круглая стационарная пила, сверлильный станок, дрель, ручной и стационарный гриндер, ручной напильник по металлу, ножовка по металлу и др.
Процесс изготовления направляющей шины для ручной циркулярки

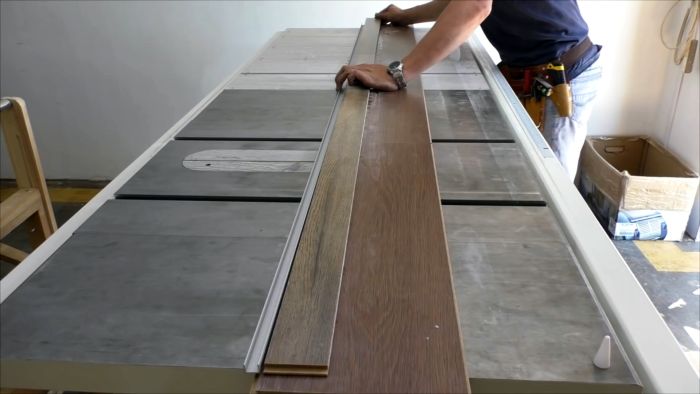

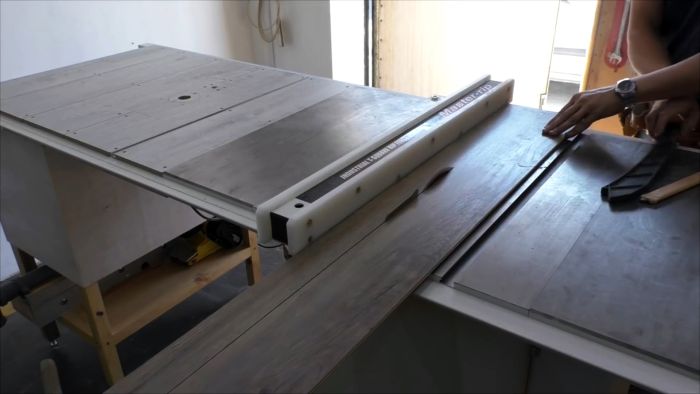

На стационарной циркулярке выполняем продольный и поперечный разрез ламината для получения заготовок основания направляющей шины.

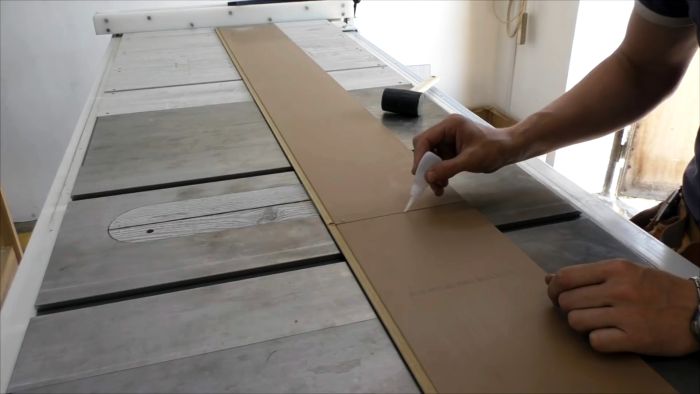

Соединяем две доски ламината по длине, простукивая шов киянкой, а с обратной стороны заполняем быстросохнущим клеем.

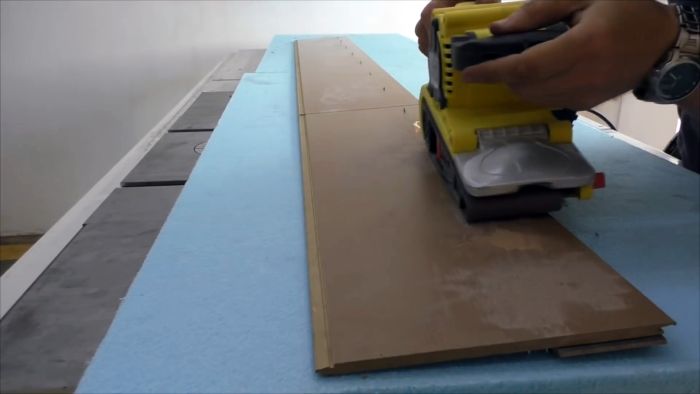

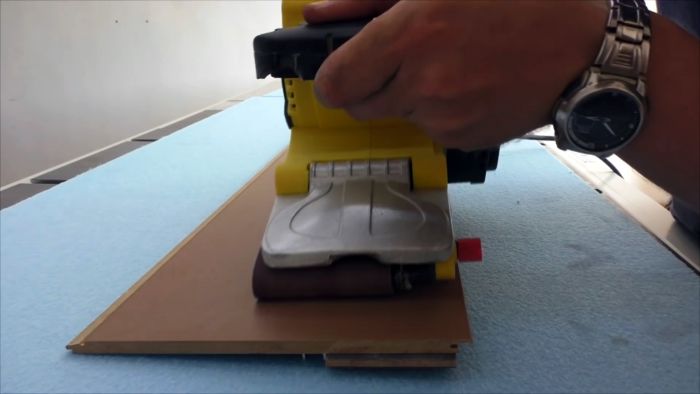

Зачищаем поверхности заготовок наждачкой на круглом держателе и протираем тканевой салфеткой.
Наносим на тыльную поверхность узкой заготовки из ламината клей, прижимаем к основанию по длине алюминиевый швеллер в качестве ограничителя и приклеиваем узкую заготовку к основанию вдоль алюминиевого швеллера.
В спинке алюминиевого швеллера на равном расстоянии сверлим однотипные отверстия, рассверливая их с внутренней стороны под головки винтов, и удаляя заусенцы с внешней стороны наждачкой.

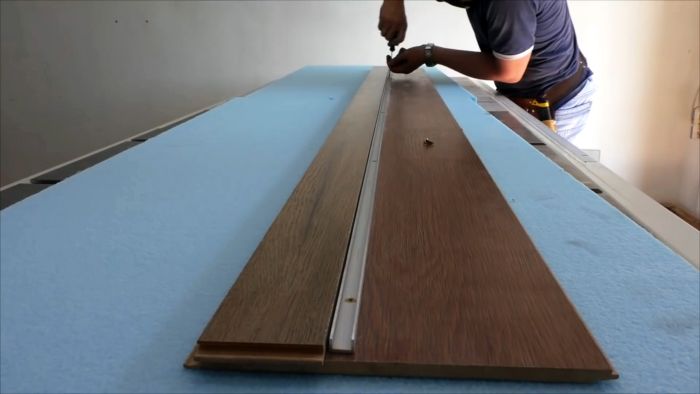

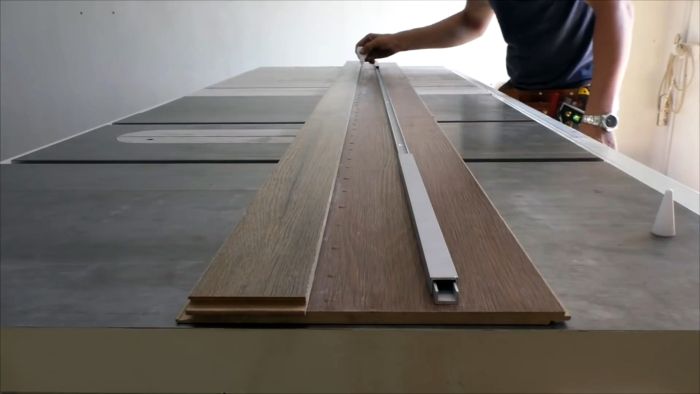

Укладываем алюминиевый швеллер вдоль узкой полосы, приклеенной к основанию, с гарантированным зазором, используя для этого два отрезка алюминиевого швеллера подходящего размера.
Место контакта алюминиевого швеллера и основания из ламината покрываем клеем и прижимаем швеллер так, чтобы ограничители свободно скользили по направляющей шине.
Направляющую шину укрепляем винтами, вкручивая их через отверстия в спинке швеллера к основанию.
Концы винтов с обратной стороны основания стачиваем ручным гриндером.

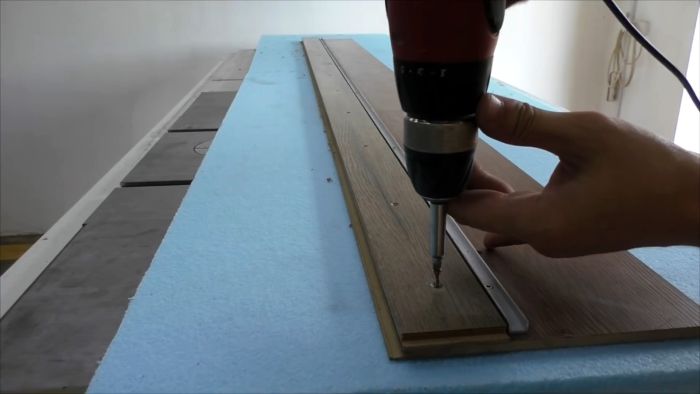

Укрепляем узкую планку винтами по длине, вкручивая их в основание из ламината. Также с обратной стороны стачиваем кончики винтов ручным гриндером.

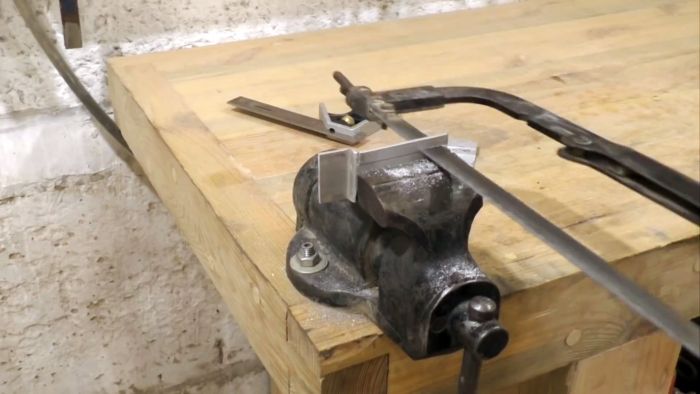

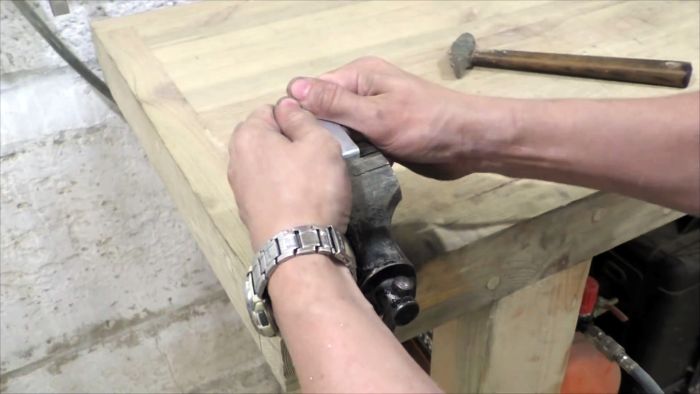

Отрезаем по размеру алюминиевый швеллер, подобный направляющей шине. Ориентируясь на его размеры, изготавливаем из алюминиевой полосы две детали, изогнутые ближе к одному концу дважды под прямым углом. Места изгиба правим ручным напильником.
Размечаем большие стороны изогнутых пластин и отрезаем по краям по всей длине полоски. Удаляем заусенцы и скругляем грани.

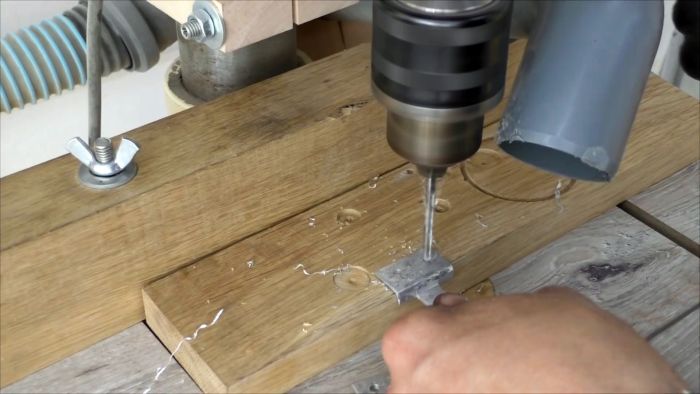

В основании пластин выполняем по два отверстия.
Скругляем углы отрезка алюминиевого швеллера. Алюминиевые изогнутые полоски приклеиваем к алюминиевому швеллеру, ориентируясь на узлы крепления на ручной циркулярной пиле.
Сверлим в алюминиевом швеллере отверстия, совпадающие с отверстиями в изогнутых полосках. Скрепляем их болтами, гайками и шайбами, располагая головки болтов внутри швеллера.

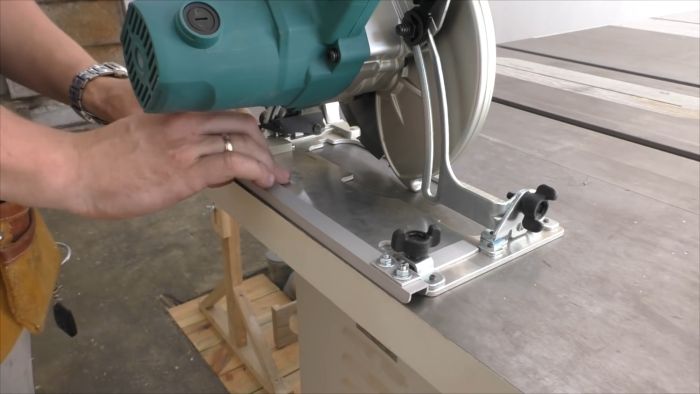

Заводим длинные концы изогнутых полос в узлы крепления на циркулярке и затягиваем гайки-барашки. Швеллер должен плотно прилегать к боковой стороне рабочего основания циркулярной пилы.

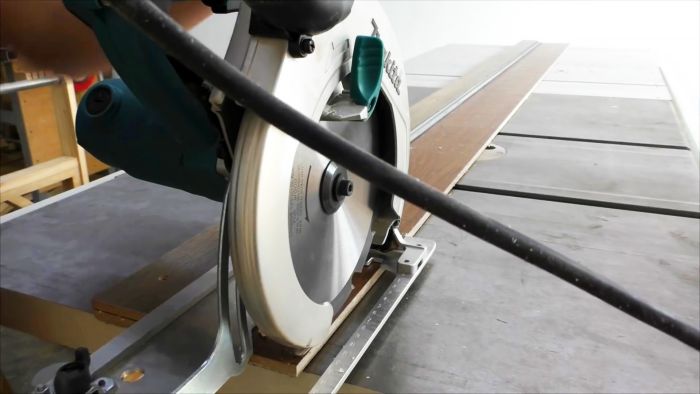

Заводим конец швеллера на циркулярке в паз направляющей шины и отрезаем от основания полоску, чтобы его ширина сравнялась с шириной рабочего основания пилы. Корректируем и другие стороны нашего приспособления.
Еще раз зачищаем наждачкой, удаляем частицы материала щеткой, протираем основание приспособления влажной салфеткой.

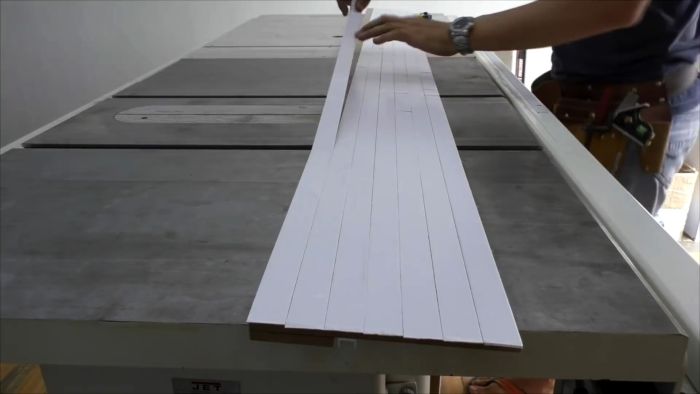

Наклеиваем на чистую поверхность основания по длине полоски двухстороннего скотча. Отмеряем по ширине основания рулон крупнозернистой наждачной бумаги и отрываем лишнее по ширине.

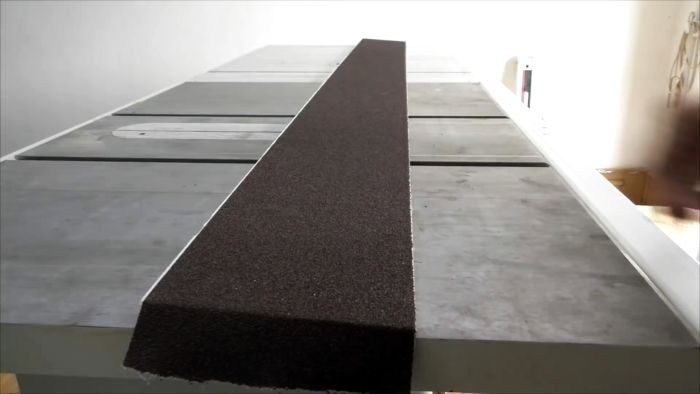

Удаляем защитную пленку со скотча и приклеиваем полосу наждачки зернистостью наружу. Отрезаем концы под размер длины основания.
Натираем контактную поверхность направляющей шины и основание из ламината парафиновой свечей и наше приспособление полностью готово к работе.

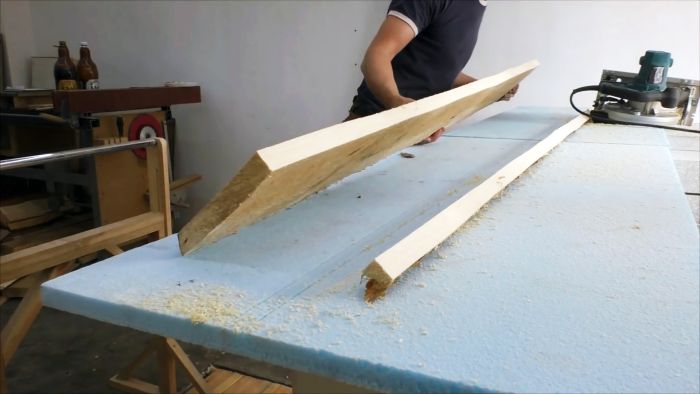

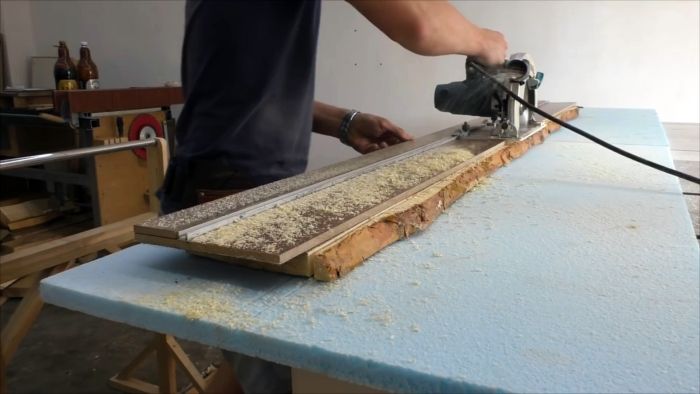

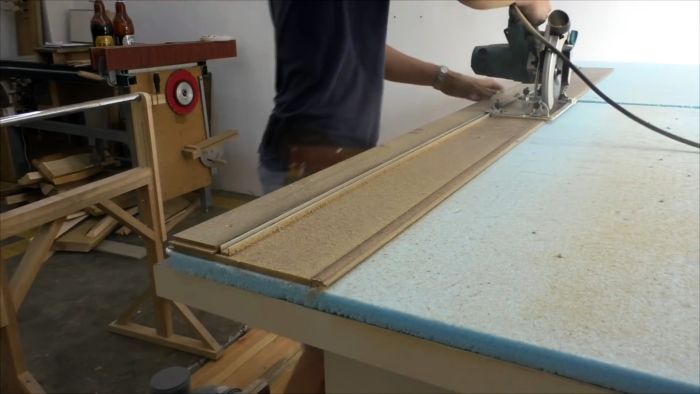

Ровный разрез обеспечен на 100%.
