Давно доказано, что плоские антенны хорошо принимают сигнал наземного цифрового телевещания с частотной модуляцией на основе технологии COFDM. От этого у меня и возникла идея сделать простую уличную антенну из пластиковой трубы и металлической сетки. Конструкция очень неприхотливая и не потребует от вас дефицитных деталей или инструмента.

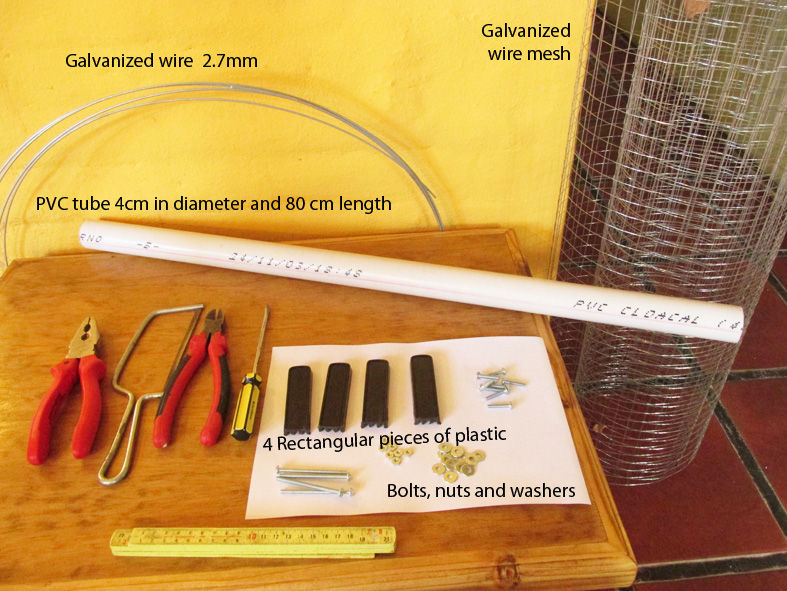

Материалы и инструменты
- - ПВХ труба диаметром 4 см и длиной 80 см.
- - оцинкованная проволока диаметром 2,7 мм.
- - проволока оцинкованная или медная диаметром 0,8 мм.
- - оцинкованная проволочная сетка.
- - 4 прямоугольных пластиковых пластины.
- - болты, гайки и шайбы.
- - стержень с наружной резьбой.
- - антенный блок питания.
Инструменты:
- - кусачки.
- - плоскогубцы.
- - ножовка.
- - отвертка.
- - линейка.
Изготовление простой широкополосной телевизионной антенны
Для установки пластиковых пластин прорежьте в трубе четыре окна шириной примерно 3 см, на расстоянии 20 см друг от друга.

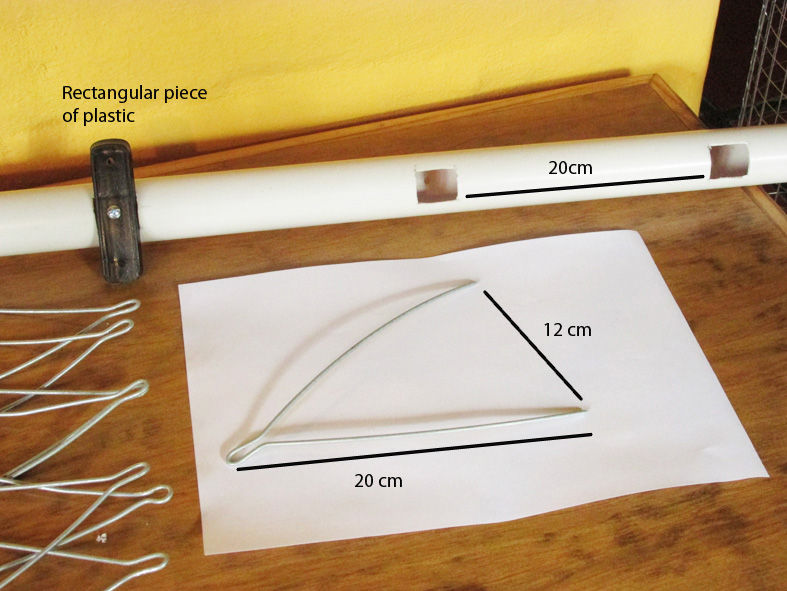

Согните прут из 2,7 мм проволоки в виде буквы V. Стороны по 20 см, концы разведены на 12 см друг от друга.
Просверлите пластиковые пластины в трех местах: одно отверстие по центру и два по краям.
Через центральное отверстие соедините пластины с трубой. По их краям болтами прикрутите V-образные элементы из проволоки. В совокупности пластина и проволочные элементы составляют диполь.
Подготовка сетки-рефлектора
Вырежьте из проволочной сетки прямоугольник, стороны которого на 2 см длиннее краев установленных диполей.

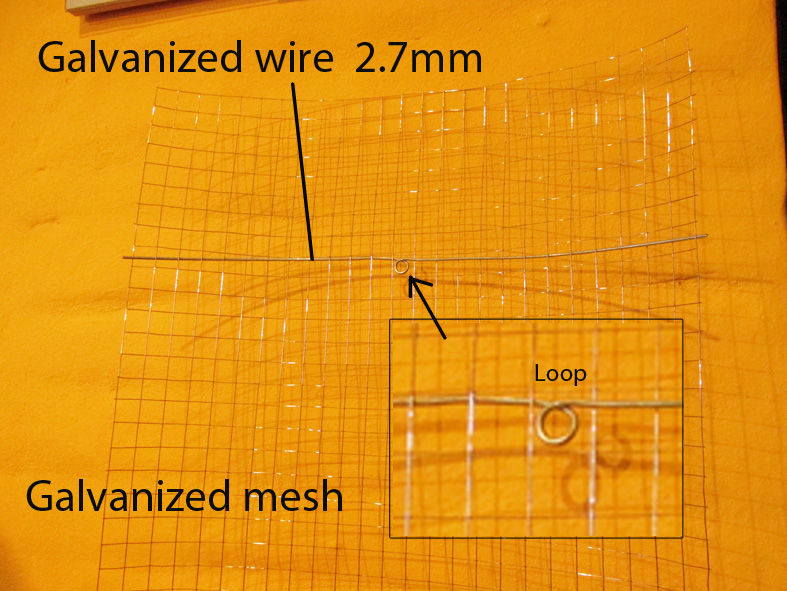

По краям сетки протяните проволоку диаметром 2,7 мм, сделав петлю по центру.
Крепление сетки-рефлектора
Приложите сетку к антенне максимально ровно относительно диполей, и сделайте отметки на пластиковой трубе в местах, где размещены петли.

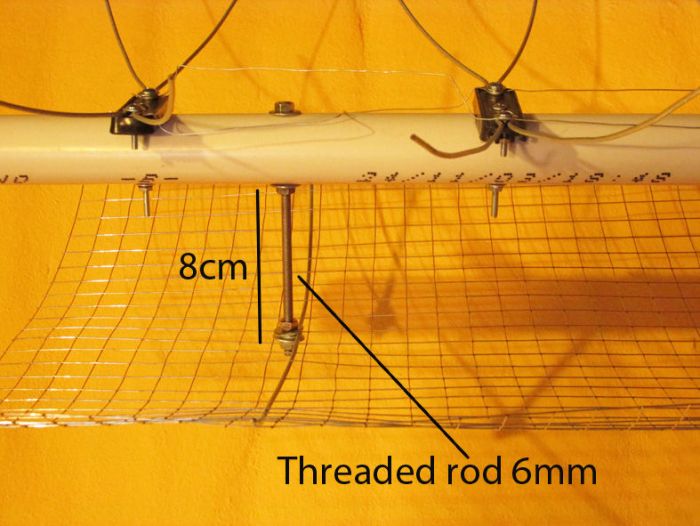

Сделав в этих местах отверстия, прикрепите рефлектор к пластиковой трубе через две петли, образованные проволокой 2,7 мм. Пластиковая труба должна находиться на удалении от сетки на 7-8 см.
Соединения элементов антенны

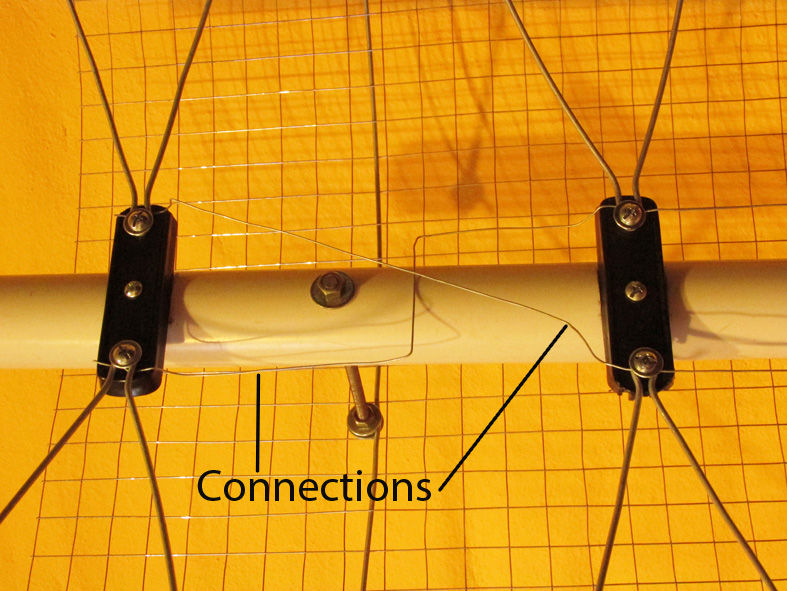

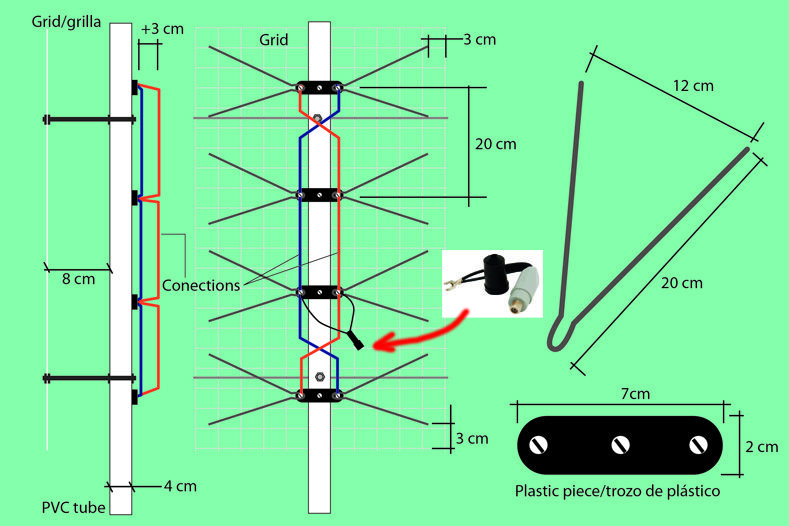

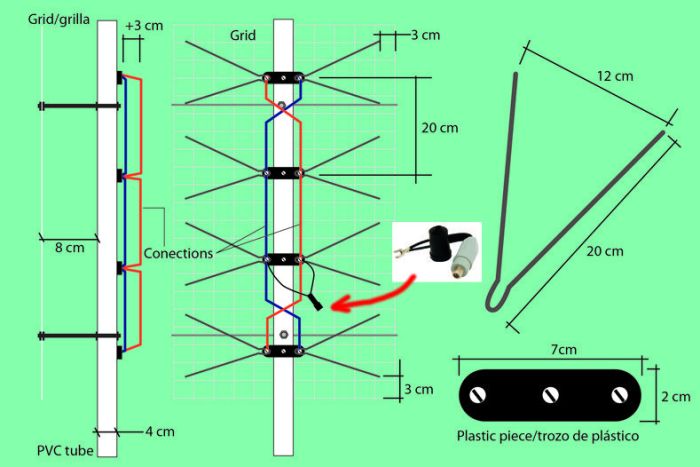

На следующем этапе нужно сделать соединения с помощью медной проволоки (0,8 мм), как показано на схеме.
Подсоединение разъема

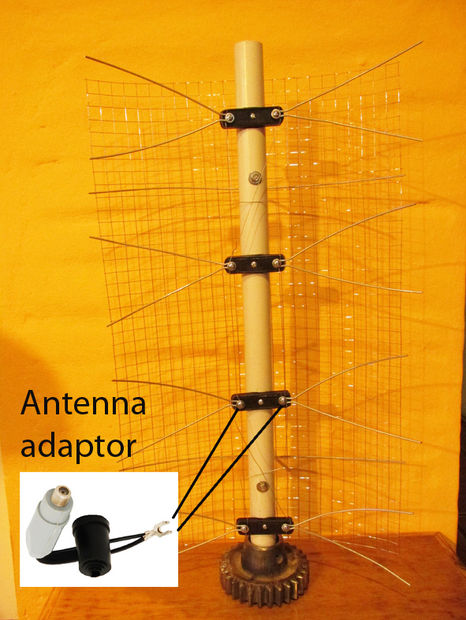

После соединения диполей, нужно присоединить разъем для подключения кабеля (смотрите схему). Конечно можно и напрямую подключить кабель без разъема.
Соединительные провода не должны соприкасаться друг с другом (т.е. красный с синим).
Установка антенны на крышу

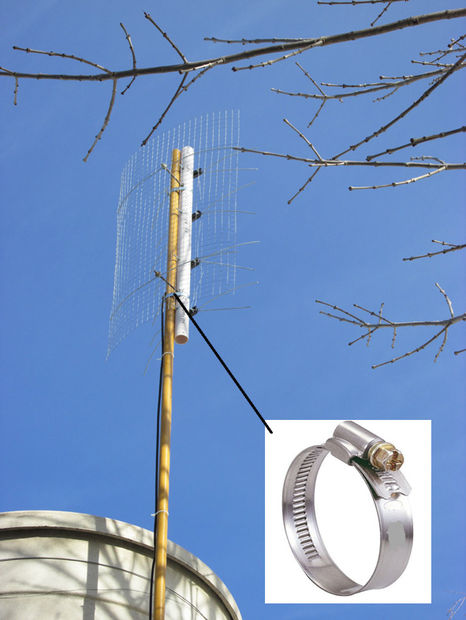

Установите антенну на мачту при помощи хомутов. Вставьте штекер в телевизор и смотрите телевизор. Такая антенна отлично подойдет как для приема цифровых каналов, так и аналоговых.
Успехов!
