Чувствительность обычной Wi-Fi антенны на ПК или роутере в большинстве случаев не превышает 3 дБи. И естественно, дальности не всегда хватает даже порой до соседнего помещения. Решить проблему плохой чувствительности можно заменой антенны. В данном примере будет показано как сделать простую, самодельную и направленную антенну с усилением 15 дБи. Таким образом можно запросто увеличить дальность связи на несколько километров.
Понадобится:
- Оцинкованная сталь толщиной 0,5 мм.
- Теплоизоляция толщиной 5,5 мм.
- Медная проволока толщиной 1,5 мм.
- Корпус от старого блока питания для компьютера.
- Олово и припой.
- Маленькие винтики и подходящие к ним гайки.
Процесс изготовления WiFi антенны

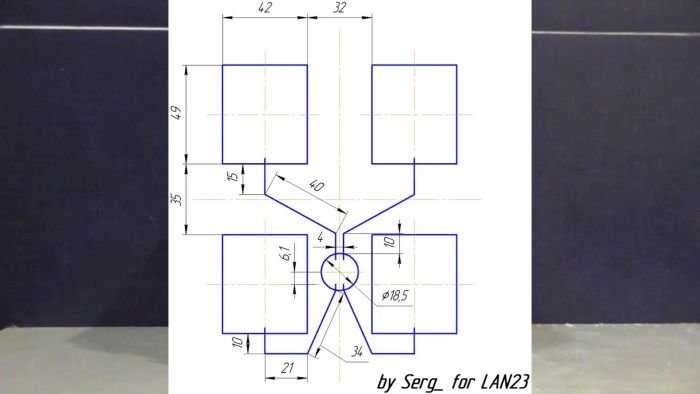

Чертеж антенны выглядит так:

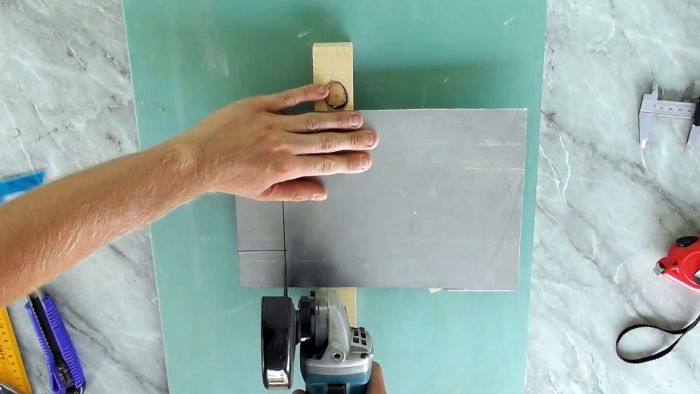

На листе оцинкованной стали маркером размечаем 4 прямоугольника 49×42 мм и круг диаметром 18,5 мм. Болгаркой или ножницами по металлу вырезаем заготовки. Лишние заусенцы убираем строительным ножом.

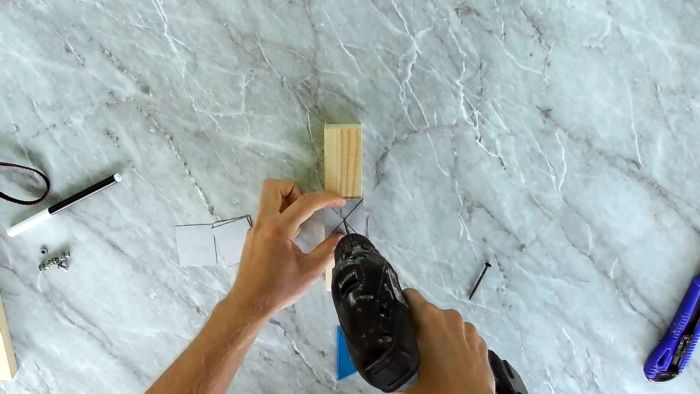

Размечаем центр каждого прямоугольника, и, предварительно наживив гвоздем, просверливаем отверстия. Патчи для будущей антенны готовы.
В центре круга так же просверливаем отверстие.

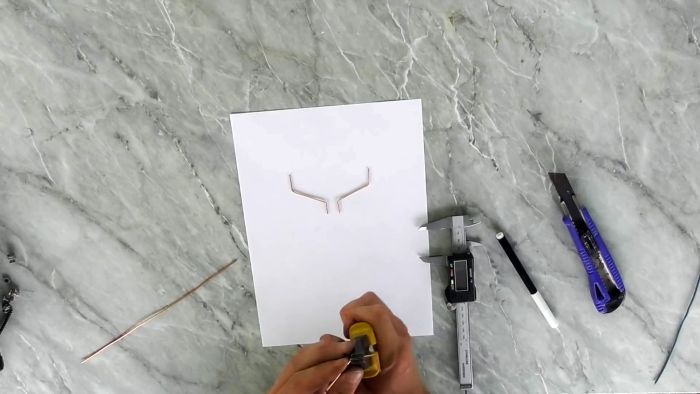

Медную проволоку очищаем от изоляции. Кусачками отрезаем 4 одинаковых кусочка длинной 5,5 см. каждый. Плоскогубцами сгибаем их как показано на фото ниже:

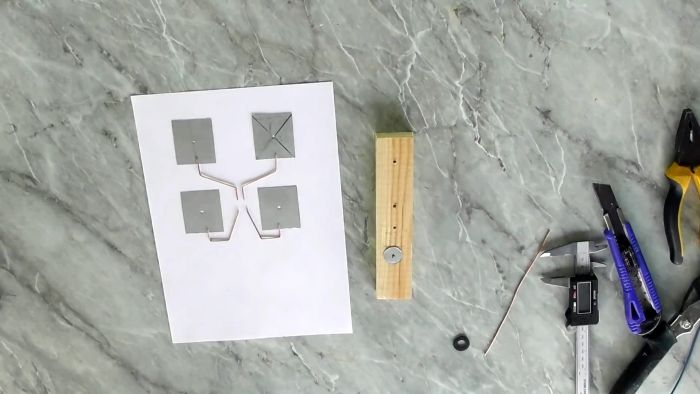

Примеряем всю конструкцию. Должно получится примерно так:

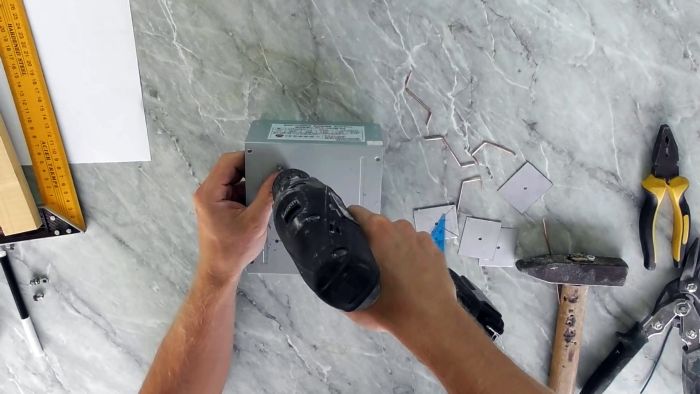

Разбираем старый блок питания — нам понадобится только задняя крышка. В ней просверливаем отверстия для крепления патчей. Наждачной бумагой или ножом убираем заусенцы.
Согласно схеме ниже саморезами прикручиваем заготовки к ненужной доске.

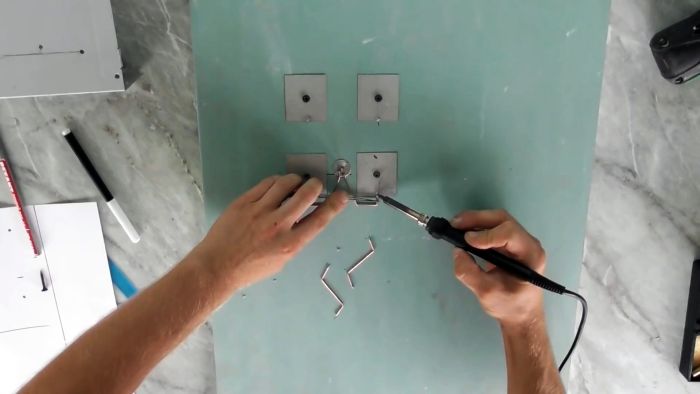

С помощью паяльника наносим немного олова в центр одной стороны каждого прямоугольника. Тщательно залуживаем концы медной проволоки.
Теперь припаиваем проволок к заготовкам. Должно получится вот так:
Каркас антенны готов. Откручиваем его и откладываем в сторону.
Канцелярским ножом вырезаем прямоугольники из тонкого теплоизолятора по размеру с пол патча — это будущая прокладка для панелей антенны. В центре каждой прокладки шилом делаем отверстия под винт.

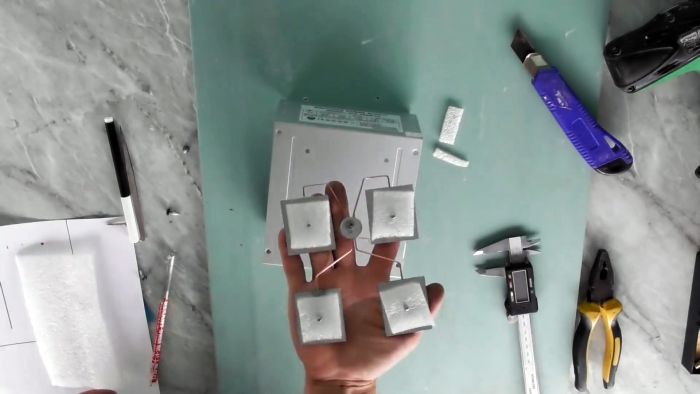

Берем 4 винтика, вставляем их в отверстия на патчах, сверху кладем прокладку.

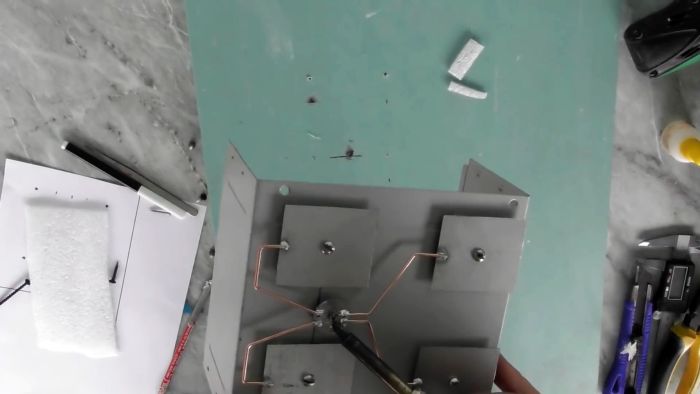

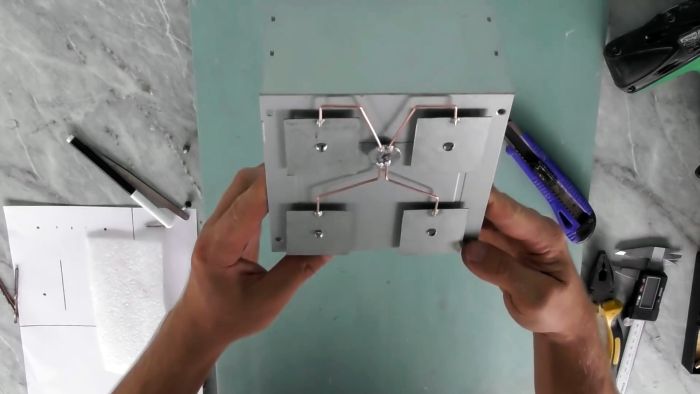

Гайками закрепляем панели на корпусе. Круг закрепляем с помощью шурупа. Важно, чтобы он немного торчал из корпуса.

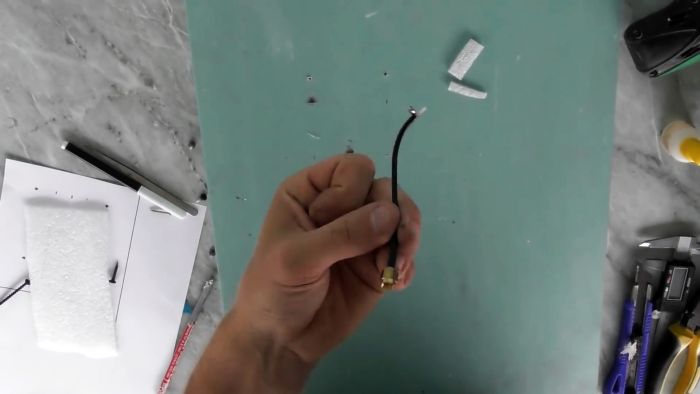

К выступающей части шурупа на обратной стороне корпуса припаиваем антенный разъем.

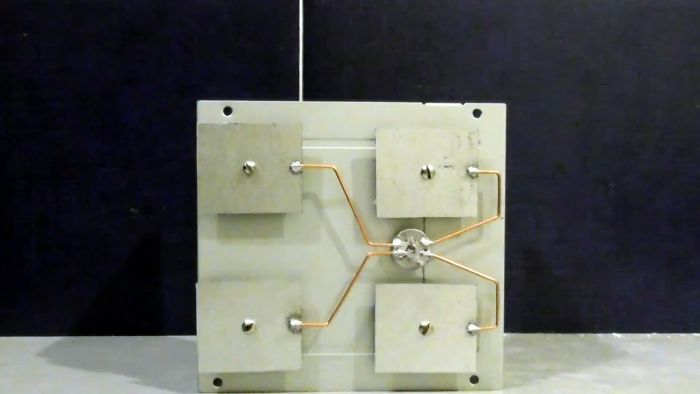

Наша самодельная антенна готова!
