Для приема вещания от разных источников требуется подключение ТВ антенны спроектированной под определенные условия передачи. Ее разработка и изготовление сопровождается сложными расчетами. Предлагаемая же антенна может регулироваться, благодаря чему никакого проектирования при ее сборке не требуется. Она просто идеальна для портативных телевизоров, так как с ней они смогут работать в любой точке мира.

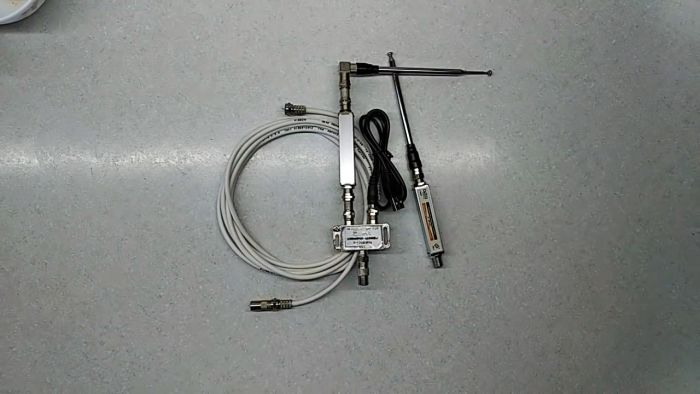

Материалы:
- линейный антенный усилитель;
- телескопическая антенна с внутренним резьбовым соединением;
- F-разъем обычный ;
- F-разъем игла-игла;
- термоусадка 8-10 мм;
- кабель RG6;
- коаксиальный кабель.
Процесс изготовления антенны

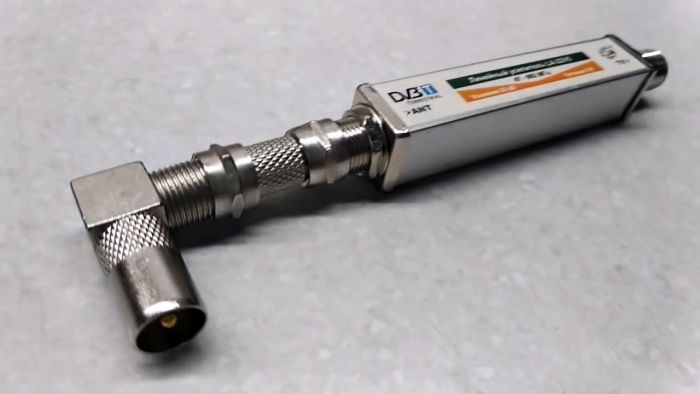

На проходной усилитель со стороны антенны наворачивается F-разъем игла-игла.

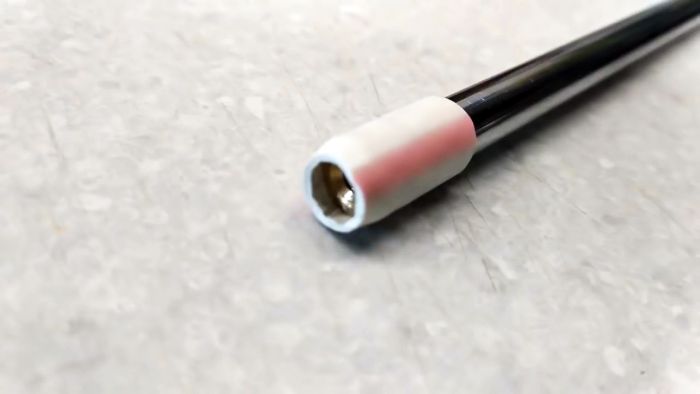

Затем на антенну натягивается отрезок 15 мм наружной изоляции из кабеля RG6. Важно оставить ненатянутой 2-3 мм трубки.

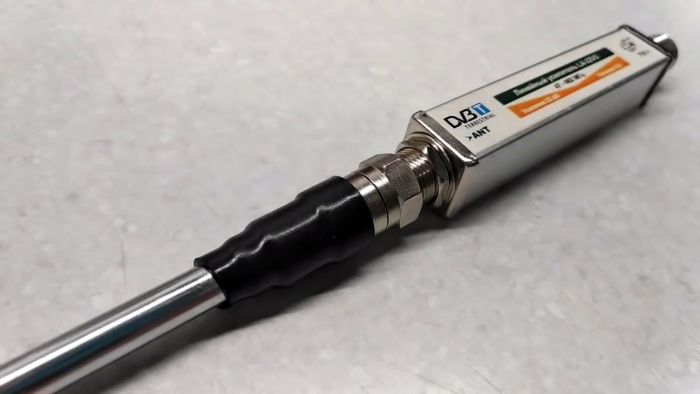

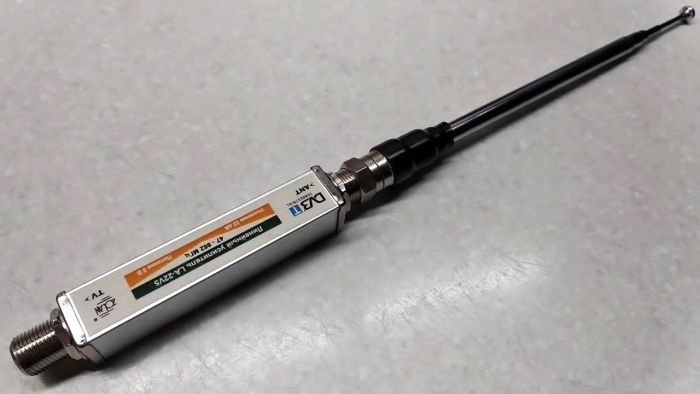

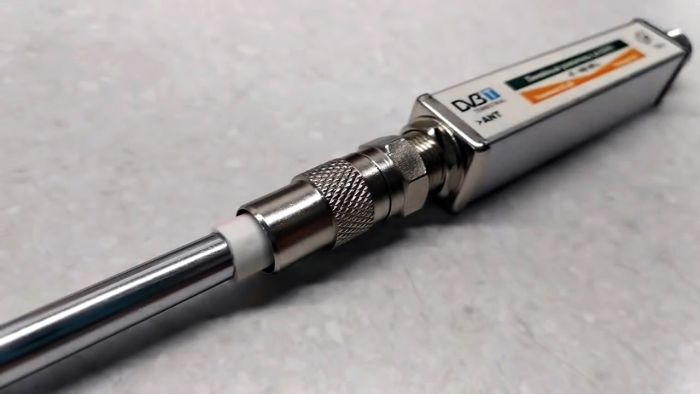

Далее антенна соединяет с F-разъемом. Сверху все укрепляется термоусадкой. На обратную сторону усилителя с помощью обычного F-разъема присоединяется ТВ кабель.

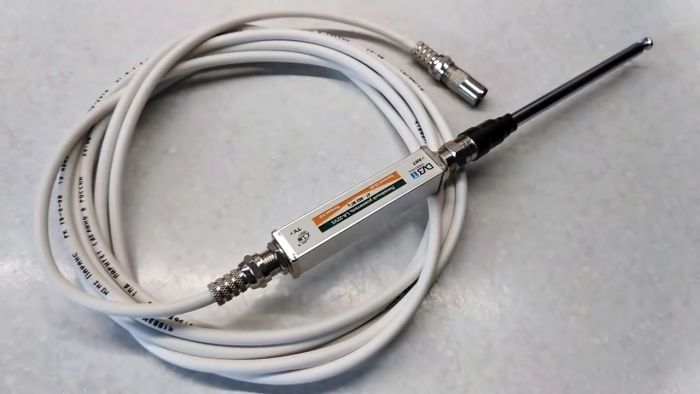

Все, антенна готова к подключению. Обратите внимание, что если ваш телевизор или приставка не поддерживают функцию питания усилителя, то потребуется блок 5 В.

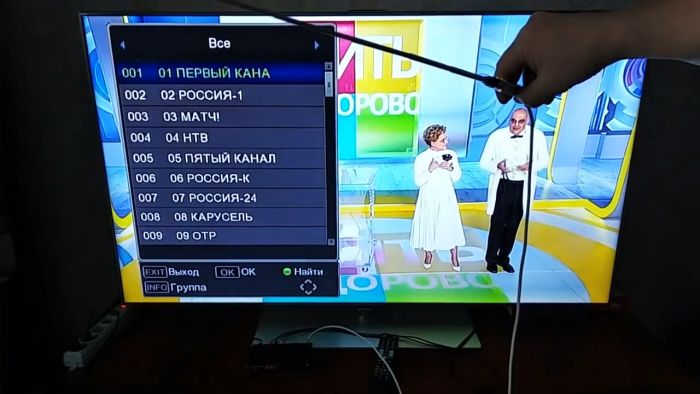

После подключения выполняется ручной поиск каналов. Меняя длину антенны, можно экспериментальным путем найти положение, при котором сигнал будет приниматься лучше всего. Саму ее требуется крепить горизонтально.
