Несмотря на мощность современных ретрансляторов, в некоторых удаленных точках региона, так или иначе, возникают проблемы с приемом цифрового телевидения. И даже выносные антенны не всегда способны принимать слабый сигнал.
На рынке радиоэлектроники можно найти недорогие антенные усилители, использовав которые, можно быстро собрать аналог покупной активной антенный, только в несколько раз дешевле.
Понадобится
- Усилитель для внешней антенны SWA-500 (700) (самые чувствительные SWA-9000 или SWA-9999) -
- Блок питания усилителя антенны (инжектор питания)
- Проволока или трубка. Медная или алюминиевая, диаметром 3-5 мм, длина 650-700 мм.
- Коаксиальный кабель.
- Винты, гайки, шайбы.
Изготовление активной, комнатной антенны для цифрового ТВ

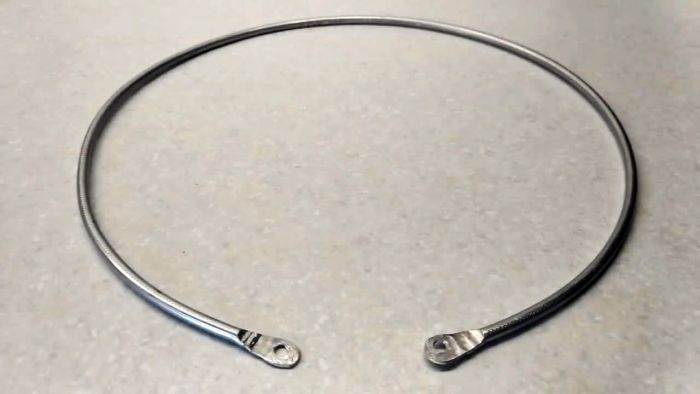

Проволоку (трубку) необходимо ровно обрезать в размер 600 мм. Затем согнуть в кольцо - вибратор. Далее расплющить концы и просверлить в них отверстия диаметром 3 мм.

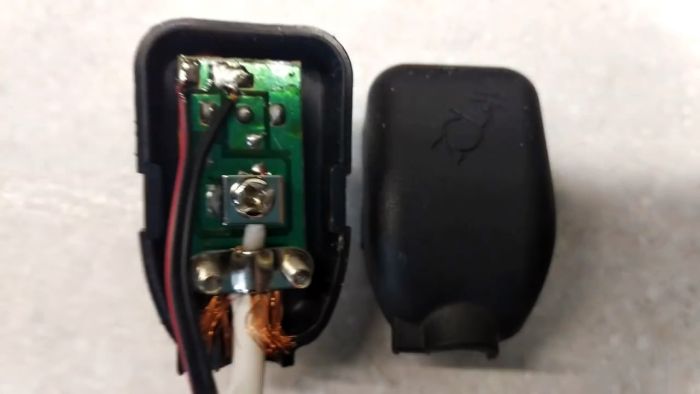

Коаксиальный кабель необходимой длины зачистить с двух сторон. Если в вашем телевизоре или приставке нет питания для антенны, то нужно использовать адаптер и подключить сначала кабель к нему.
Если же функция питания есть, вместо инжектора с адаптером подключите кабель сразу в антенный разъем.

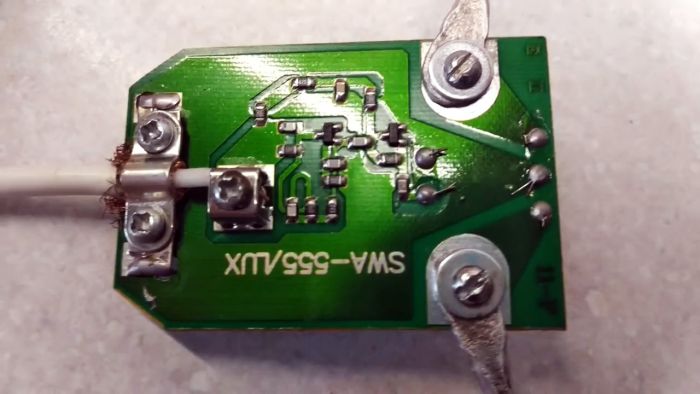

А затем второй конец к усилителю антенны. Так же к плате нужно привернуть вибратор при помощи метизов.
Антенна с усилителем готова к подключению.
Подключение и настройка

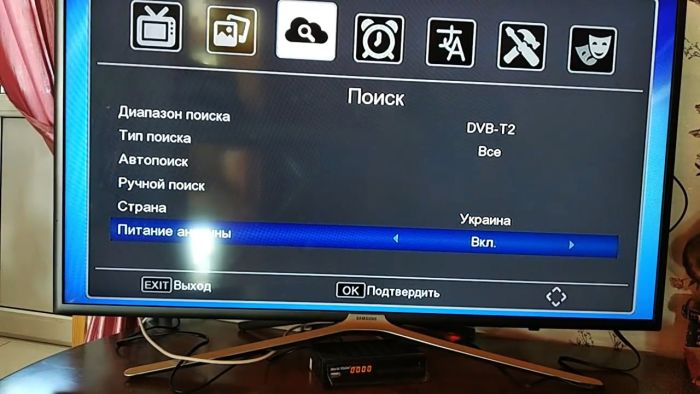

Если Вы сделали вариант с блоком, то можно стразу переходить к поиску каналов. Выбираем диапазон DTV-T2 (эфирные телеканалы) и производим поиск. Если у Вас вариант без блока, то перед поиском необходимо включить питание антенны в настройках.

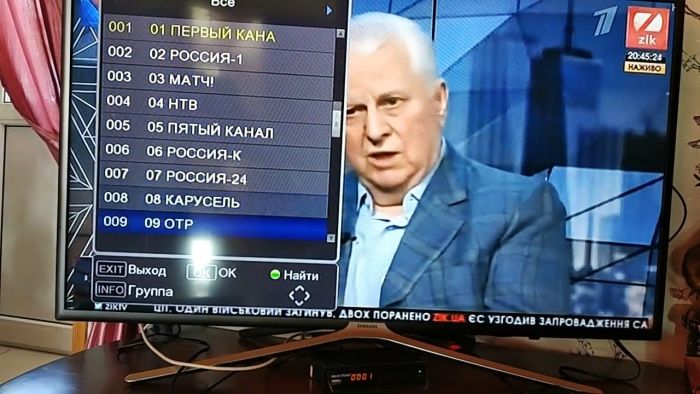

Все прекрасно работает. Антенна показывает стабильность и высокую чувствительность даже находясь в помещении.
