Предлагаемая картофелекопалка в отличие от первоначального варианта выполнена с регулируемым углом атаки лемеха и короткими прутками. В результате она может работать по любому грунту и оказывать меньшее сопротивление. Поэтому мотоблок может работать без грунтозацепов и утяжелителей. Сделать новый вариант картофелекопалки под силу любому взрослому человеку с навыками обращения с металлом.
Понадобится
Материалы:
- культиваторная лапа 18 на 18 см и высотой 40 см;
- 2 пластины длиной 25 см, шириной по концам 2 и 5 см, толщиной 0,8 см;
- талреп М16 с двумя проушинами;
- сварная полевая доска из двух квадратных прутков 2×2 см;
- 2 толстые шайбы;
- 6 прямых и 2 изогнутых круглых прутка диаметром 1,2 см и длиной 15 см;
- пластина 12×5×1 см;
- 2 штифта разной длины с отверстиями и 2 шплинта;
- 2 болта М12 с гайками.
Инструменты: болгарка, сварочный аппарат, сверлильный станок, гаечные ключи, молоток и др.
Процесс изготовления надежной картофелекопалки на основе культиваторной лапы
![]()

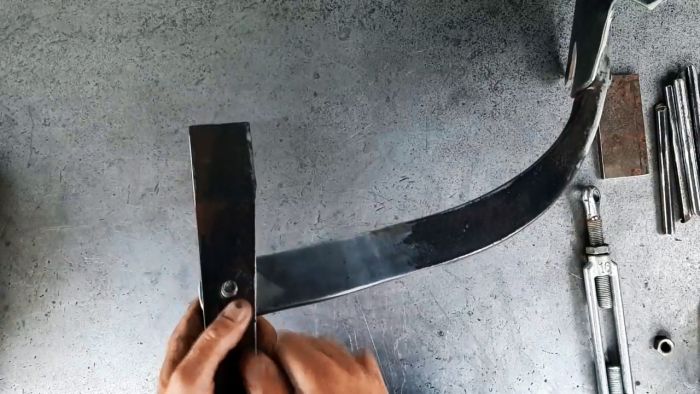

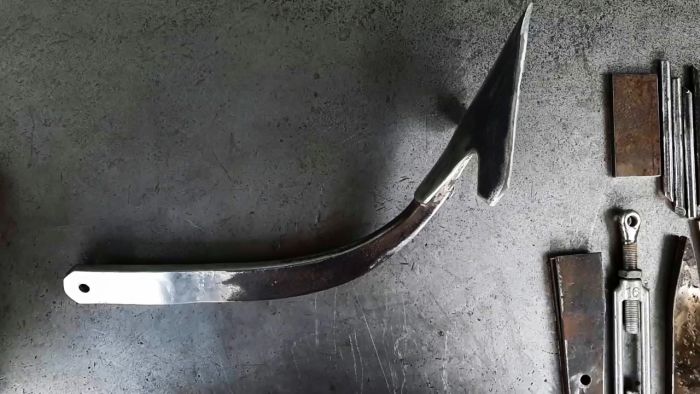

На конце стойки культиваторной лапы сверлим отверстие диаметром 1,2 см и с помощью болта и гайки крепим по сторонам стойки 2 пластины с отверстиями. Между узкими краями пластин размещаем одну из проушин талрепа М16 и также закрепляем болтом с гайкой.

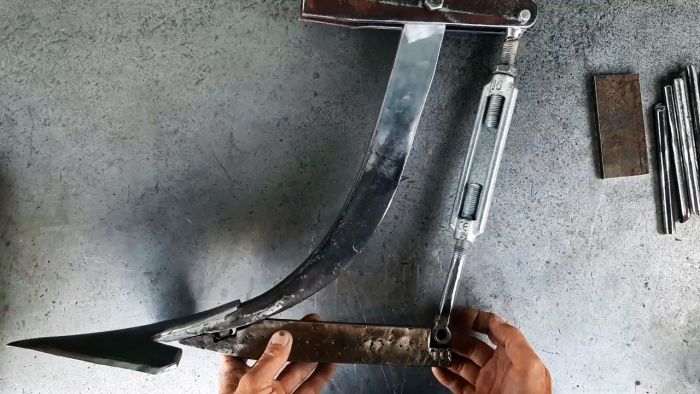

К нижней части стойки прижимаем скошенный край сварной полевой доски из двух квадратных прутков 2×2 см и привариваем их друг к другу. К краям выреза с другого конца полевой доски привариваем две толстые шайбы с обточкой под прямой угол. Между шайбами устанавливаем нижнюю проушину талрепа и закрепляем болтом и гайкой.

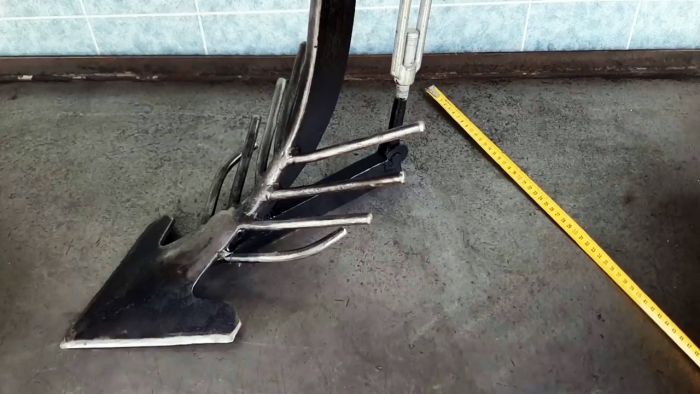

Привариваем по горизонтали с каждой стороны стойки культиваторной лапы по 4 круглых прутка. Причем изогнутые прутки привариваются первыми, и они составляют нижний ряд. Расстояние между прутками по вертикали – 4 см.
Расстояние между основаниями верхних прутков до земли – 12 см, а от концов – 17 см. Поперечное расстояние между концами верхних прутков – 23 см. Высота самой лапы – 50 см.

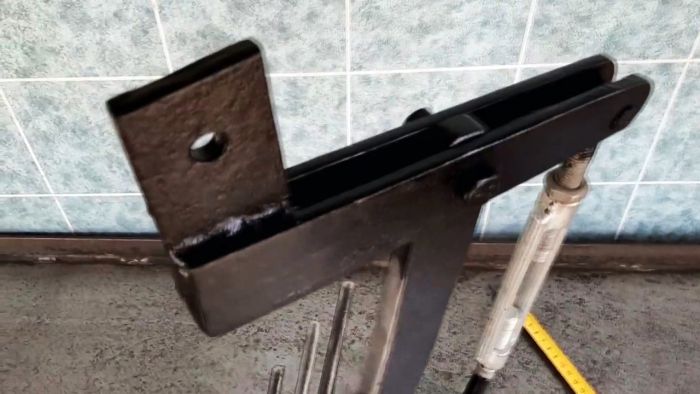

Между горизонтальными пластинами с широкого их края привариваем вертикально пластину 12×5×1 см с отверстием в центре. С ее помощью картофелекопалка будет подсоединяться к сцепному устройству мотоблока или мотокультиватора.

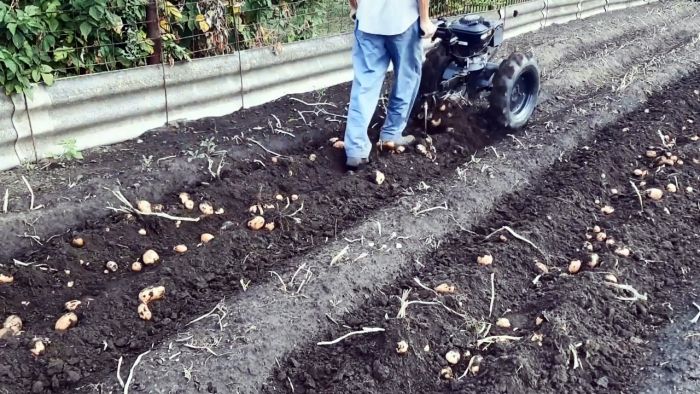

Такая конструкция картофелекопалки с регулируемым углом атаки лапы в зависимости от свойств грунта и короткими прутками, предназначенными не для просеивания земли, а для ее расталкивания, обеспечивает малое сопротивление и, поэтому на мотоблок нет необходимости устанавливать грунтозацепы или утяжелители.
