Для улавливания ТВ сигнала телевизором требуется установка антенны. Если транслирующая вышка находится недалеко, то достаточно самого простого принимающего устройства без дополнительного усилителя. Рассмотрим, как его можно сделать своими руками.
Материалы:
- ТВ разветвитель 5-1000MHZ;
- коаксиальный кабель;
- F-разъемы – 2 шт.
Процесс изготовления антенны

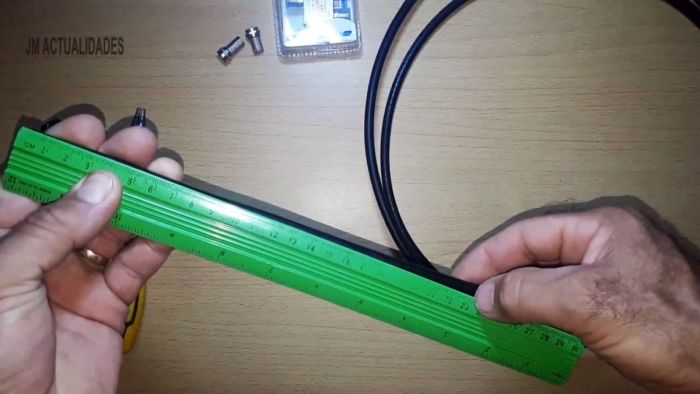

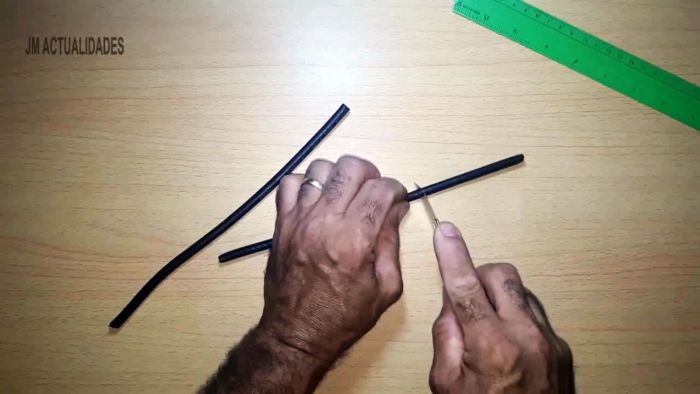

От коаксиального кабеля отразится 2 куска длиной по 24,5 см.

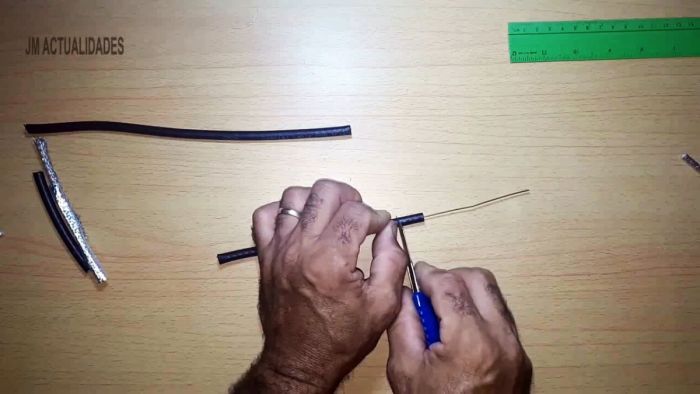

С одной стороны на 8 см у них удаляется вся изоляция, экран и обмотка до центральной жилы.

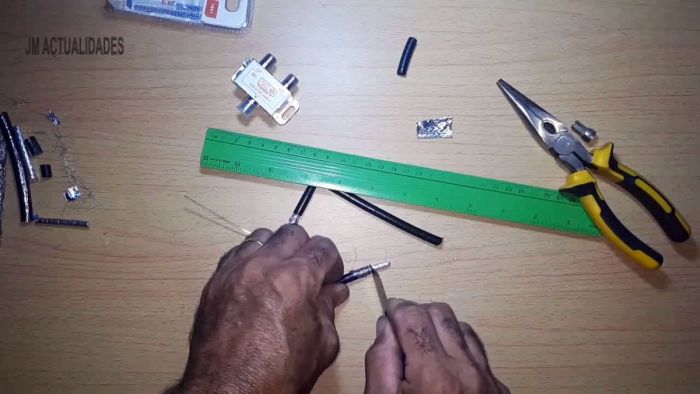

От зачищенной жилы нужно отступить 2,5 см и снять верхнюю изоляцию. На этом отрезке нужно за 1 см от жилы снять фольгированный экран до внутренней изоляции.

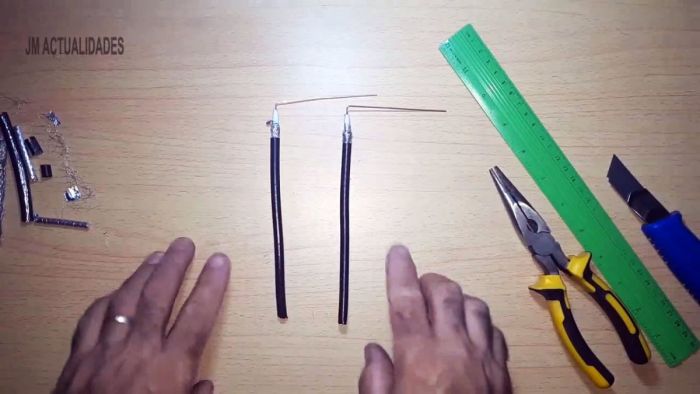

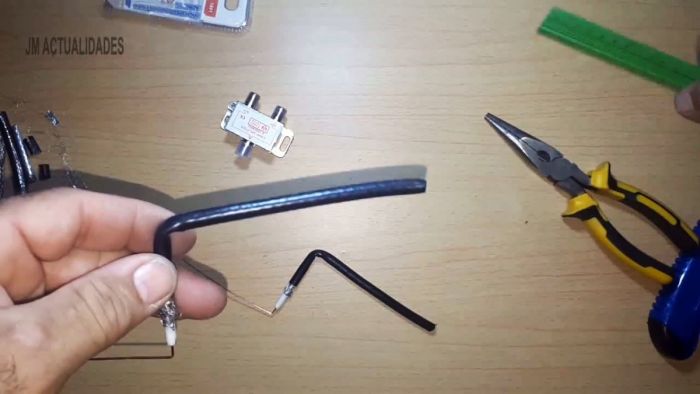

Затем на заготовках сгибается оголенная медная жила под прямым углом за 7,5 см от края. Второй изгиб делается уже по изоляции за 6 см от первого.

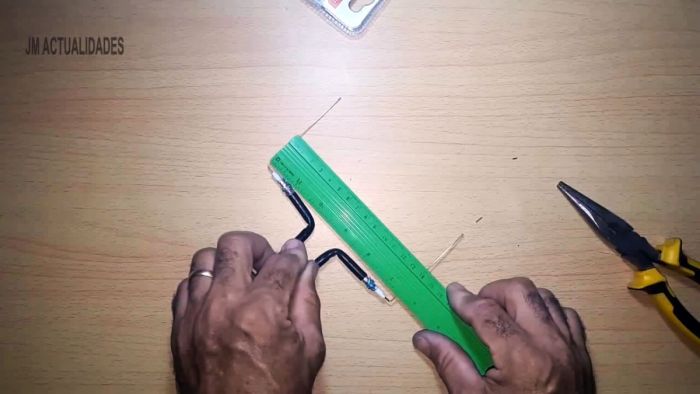

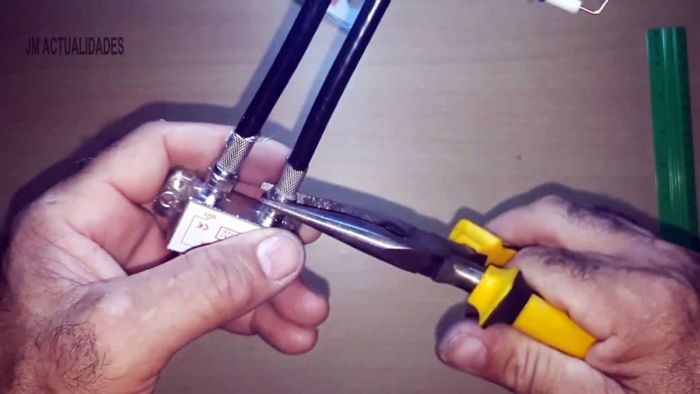

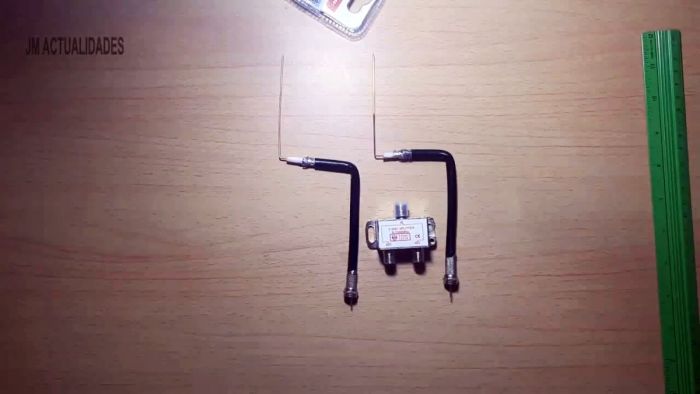

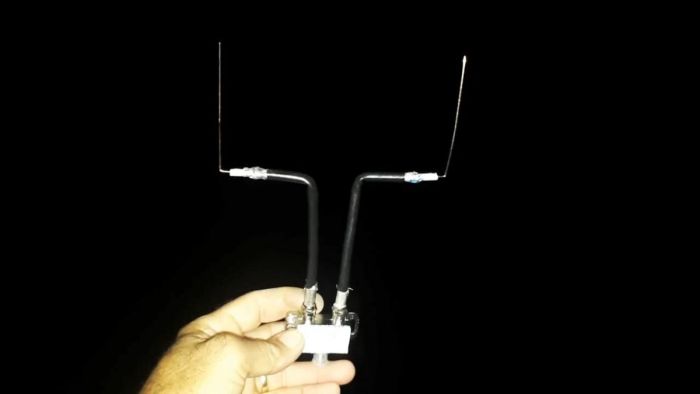

На концы рожек устанавливаются F-разъемы. Затем они прикручиваются на разветвитель. Их нужно развести в стороны так, чтобы расстояние между параллельными медными жилами было 15 см.
Далее антенна подключается к телевизору куском коаксиального кабеля.
Ее можно спрятать прямо за ним, но чтобы она не касалась оголенными жилами к металлическим креплениям.
