Современные дверные доводчики представляют собой дорогостоящие, довольно сложные, но часто не очень надежные конструкции. Этот узел совсем нетрудно сделать своими руками из остатков материалов на основе обычной торсионной пружины за сущие копейки. Изготовить такой доводчик под силу любому взрослому человеку.
Понадобится

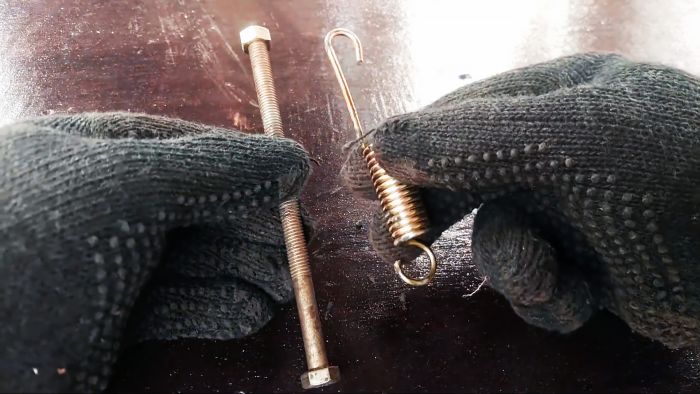

Материалы:
- болт диаметром 12 мм и длиной 150 мм с гайкой;
- торсионная пружина;
- кусок листового металла;
- круглый металлический стержень;
- аэрозольная краска.
Инструменты: сварочный аппарат, тиски, молоток, болгарка, дрель.
Процесс изготовления доводчика двери

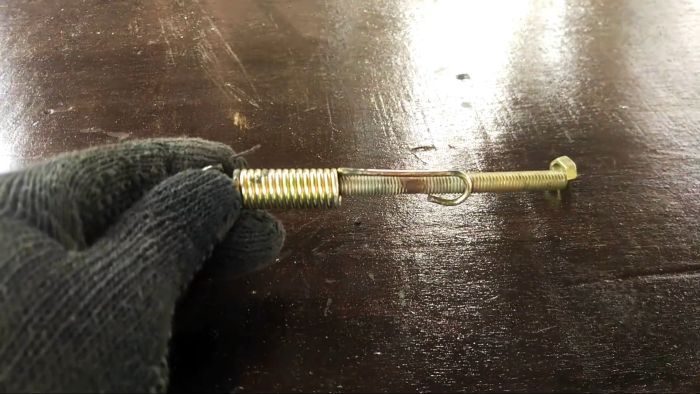

Пропускаем стержень болта через пружину.

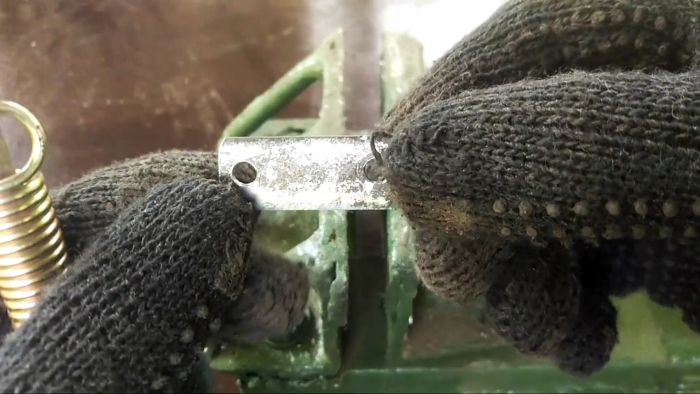

Вырезаем из остатков листового металла три прямоугольные пластины, скругляем углы и сверлим по краям два отверстия.

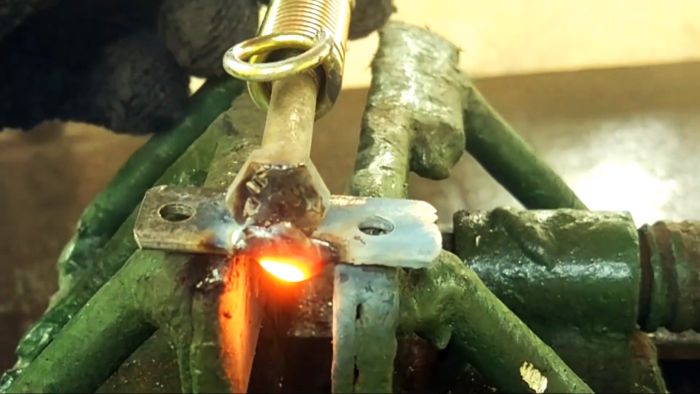

Привариваем головку болта к центру по краю верха одной из пластин, ориентируя стержень болта перпендикулярно пластине.
Вставляем короткий зацеп пружины в зазор между пластиной и стержнем болта до упора в головку.

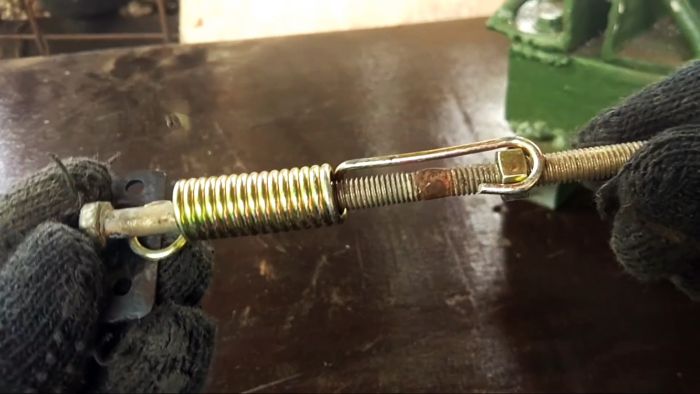

Длинный зацеп накидываем на гайку, регулируя ее положение на стержне так, чтобы пружина не испытывала никаких напряжений.

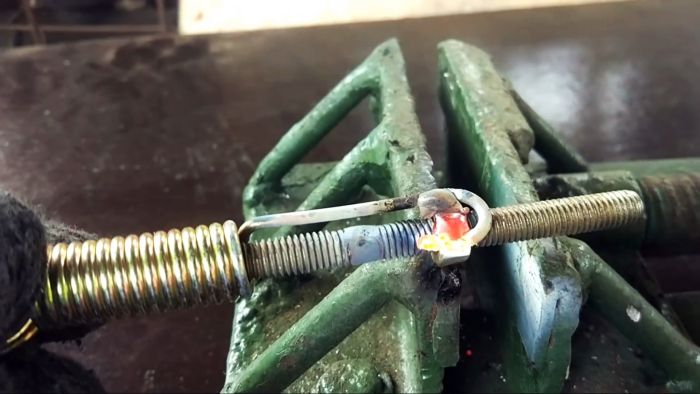

Привариваем зацепы пружины: короткий – к пластине и головке болта, длинный – к гайке.

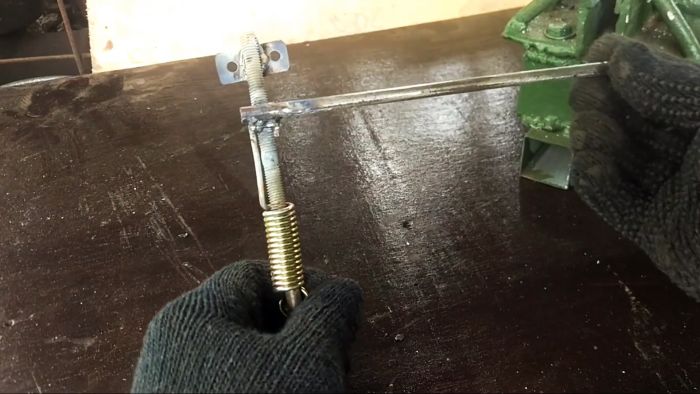

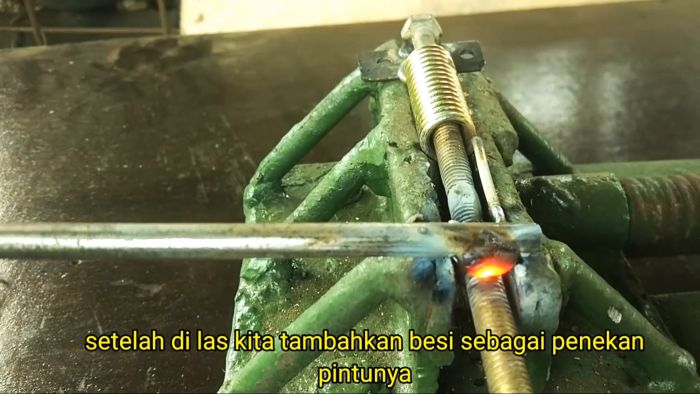

Поверх длинного зацепа пружины над гайкой привариваем в поперечном направлении конец металлического стержня.

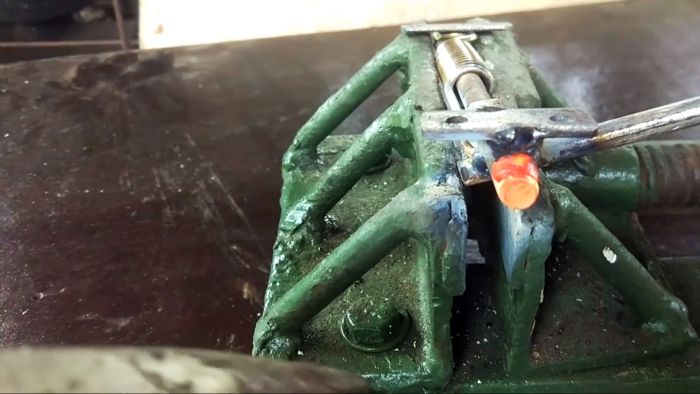

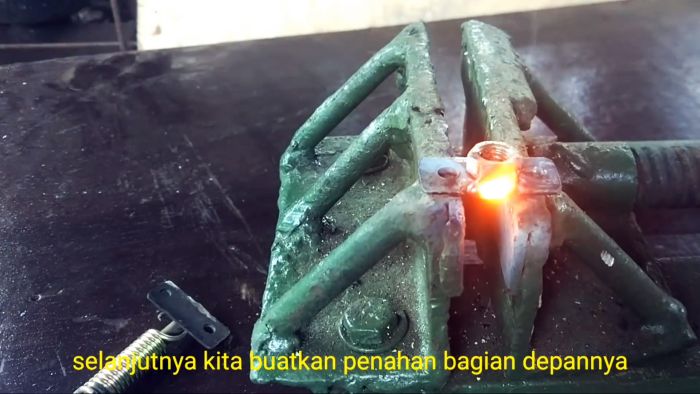

Ко второй прямоугольной пластине по центру привариваем гайку, которую, в свою очередь, привариваем к концу стержня болта так, чтобы эта пластина находилась в одной плоскости с первой пластиной, приваренной к головке болта.
Все сварочные швы шлифуем болгаркой.

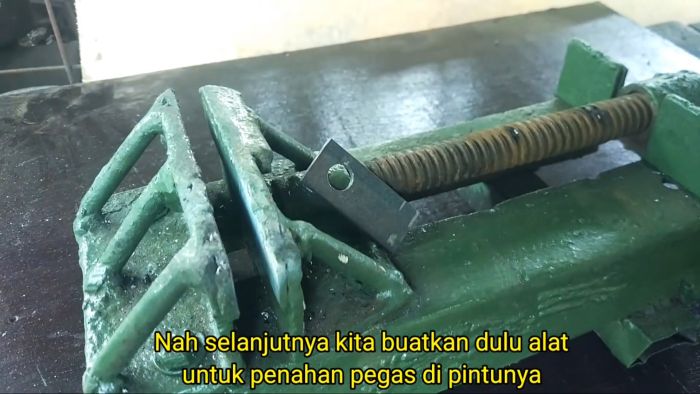

Выполняем узел для установки на дверном полотне. Из стальной полосы отрезаем пластину и просверливаем по центру ближе к одному краю отверстие немного больше диаметра стержня, приваренного к длинному зацепу пружины.

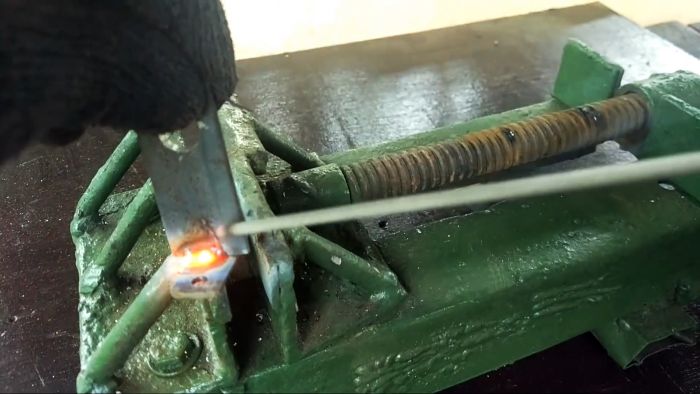

Пластину со смещенным отверстием привариваем к третьей пластине с двумя отверстиями по краям по центру и в поперечном направлении.

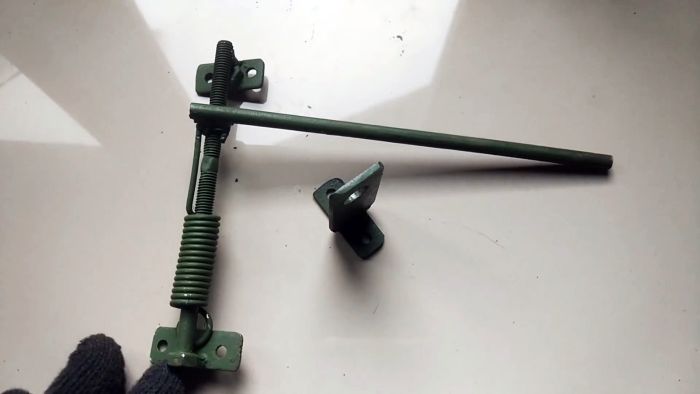

Зачищаем сварные швы и окрашиваем полученный узел (доводчик).

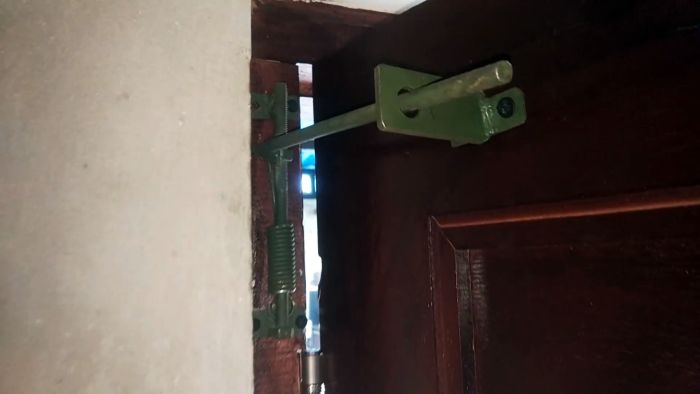

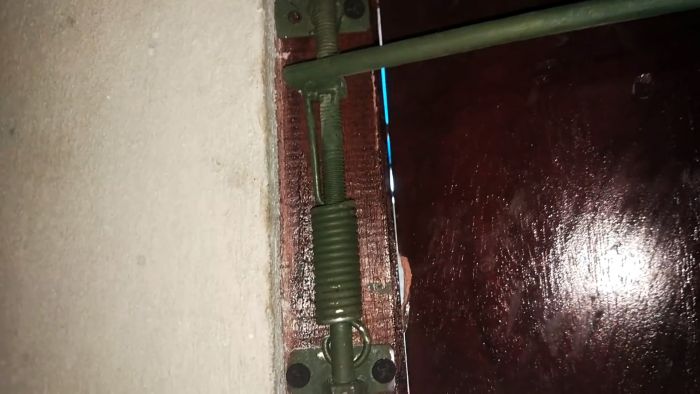

После высыхания краски, устанавливаем доводчик на дверной блок. Узел с пружиной крепим вертикально в двух местах к верхней части стойки дверной коробки, на которой установлены навесные петли, с помощью шурупов.
Узел, предназначенный для крепления на дверном полотне, надеваем на конец металлического стержня с «запасом» и также прикручиваем шурупами. При открывании дверного полотна стержень, поворачиваясь, закручивает торсионную пружину. Когда усилие открывания прекращается, пружина закрывает дверное полотно.
