Покупка нового гидроцилиндра для самоходной техники или стационарного механизма вместо вышедшего из строя сопряжена с немалыми затратами. Часто такая поломка происходит в самый неподходящий момент и замена необходима срочно. Оперативно сделать подобный аналог можно из обычного гидравлического бутылочного домкрата при наличии некоторых навыков работы с металлом.
Понадобится
Материалы:
- Гидравлический бутылочный домкрат;
- стальные круглые трубы двух диаметров;
- стальной стержень;
- новый уплотнительный узел;
- стальная силовая шайба;
- аэрозольный грунт и краска;
- узел крепления и винты.
Инструменты: тиски, накидной ключ, измеритель профиля резьбы, токарный станок, болгарка, ленточная пила, газо-ацетиленовая сварка и т. д.
Процесс увеличения длины хода обычного бутылочного домкрата
Закрепляем основание гидравлического бутылочного домкрата в тиски, опускаем вниз до упора винт и накидным ключом отворачиваем гайку, прижимающую корпус домкрата к основанию.

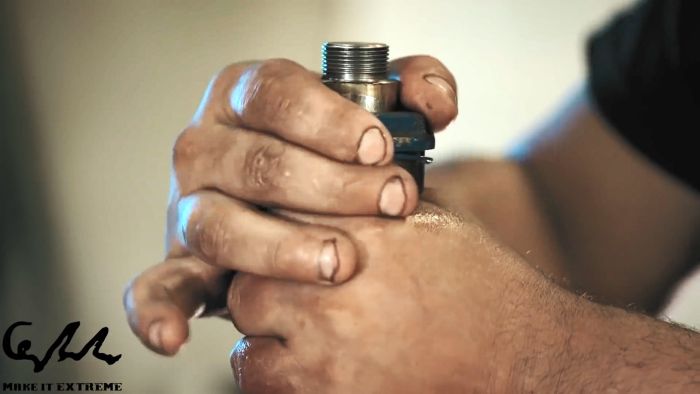

Выливаем из корпуса, служащего еще масляным резервуаром, рабочую жидкость. Снимаем корпус, поршень с уплотнителями и цилиндр.

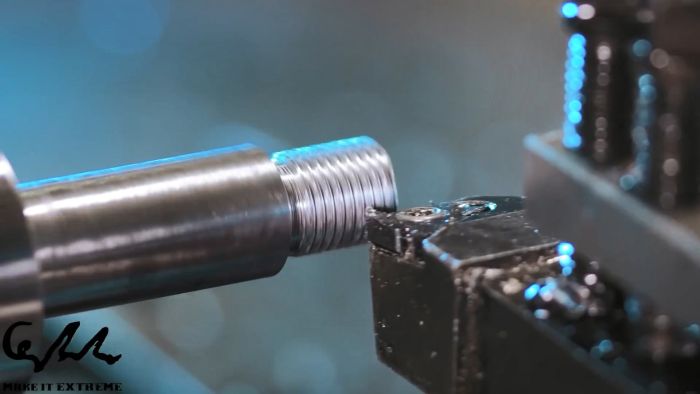

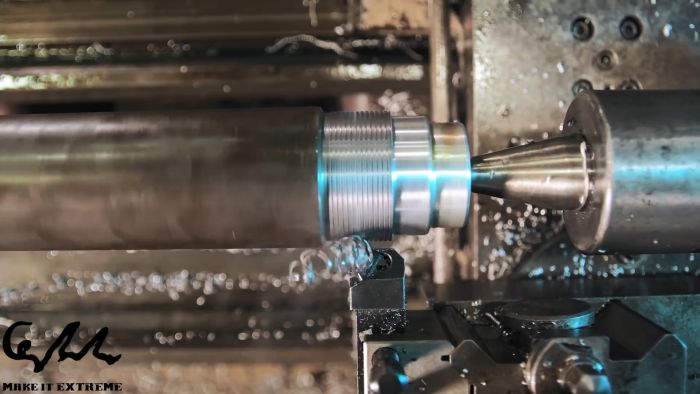

Замеряем на снятом цилиндре профиль резьбы, зажимаем в патрон токарного станка длинную трубу того же диаметра, что и старый цилиндр, протачиваем ее с обеих концов до нужных размеров и формы, и нарезаем измеренный профиль резьбы.
На токарном станке протачиваем стальной стержень расчетной длины и диаметра с одной стороны под уплотнитель, с другой – под опорную пяту. Скругляем профиль резьбы напильником, наждачкой и удаляем металлические частицы щеткой.

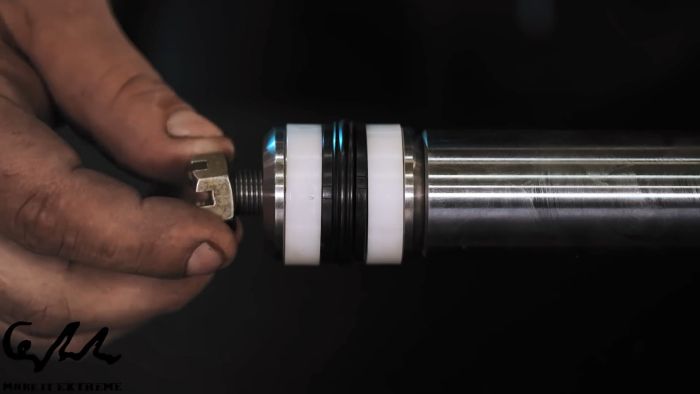

На один конец стержня-поршня надеваем новый уплотнительный узел, закрепляем его корончатой гайкой и контрим

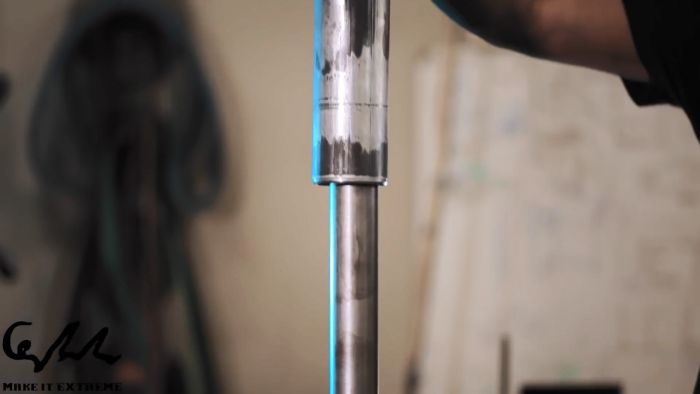

Вставляем удлиненный стержень-поршень в длинный цилиндр, надеваем гайку с уплотнением и затягиваем ее.
Обрабатываем внешнюю сторону старой трубы болгаркой, формируем ее длину под необходимый размер с помощью ленточной пилы, вставляем в патрон токарного станка с люнетом, торцуем и протачиваем один конец под конус.
На токарном станке подгоняем под размер обработанного торца большой трубы прочное утолщенное кольцо по внутреннему и внешнему диаметру, и привариваем его к торцу с помощью газо-ацетиленовой сварки.

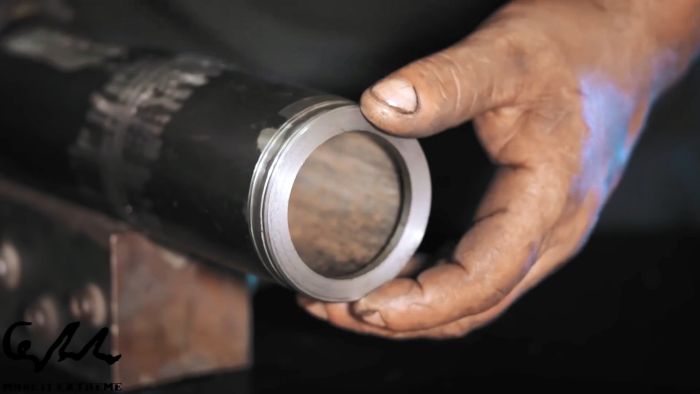

Вновь обрабатываем приваренное кольцо и прилегающую часть трубы, удаляя наплывы металла после сварки, и восстанавливая первоначальную конусность. Другой конец трубы лишь торцуем.

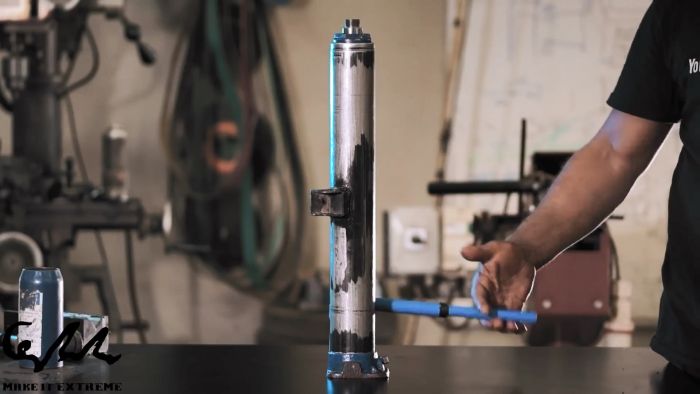

Устанавливаем трубу торцом с наплавленным кольцом на основание и сверху затягиваем гайку с уплотнением.

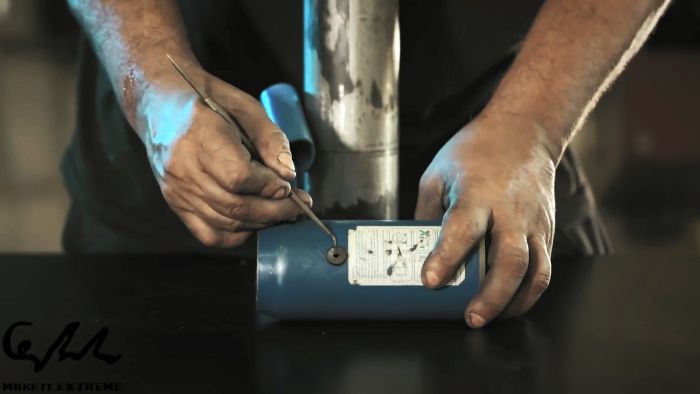

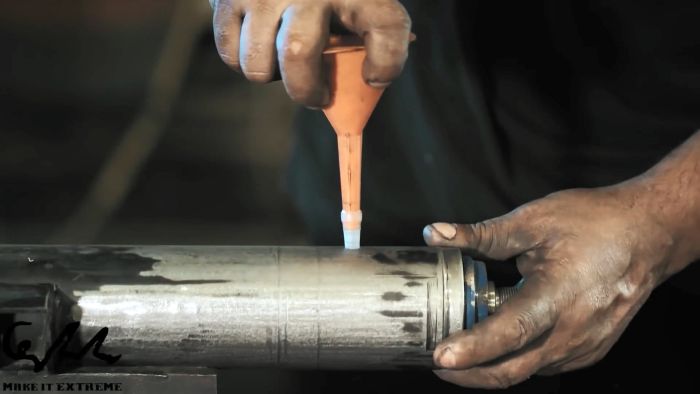

Заливаем в него рабочую жидкость, используя воронку, вытаскиваем из старого корпуса домкрата резиновую пробку и закрываем ей масло-заливное отверстие в верхней части нового масляного резервуара.

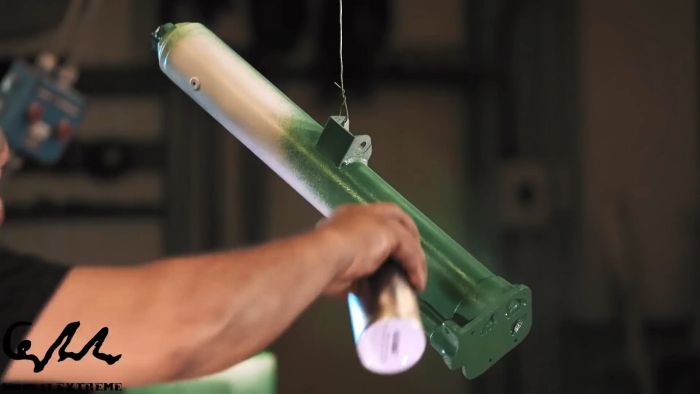

Проверяем работоспособность модернизированного домкрата с увеличенной длиной хода в несколько раз по сравнению со стандартным домкратом, наносим на его поверхность грунт, даем ему подсохнуть и производим окраску.

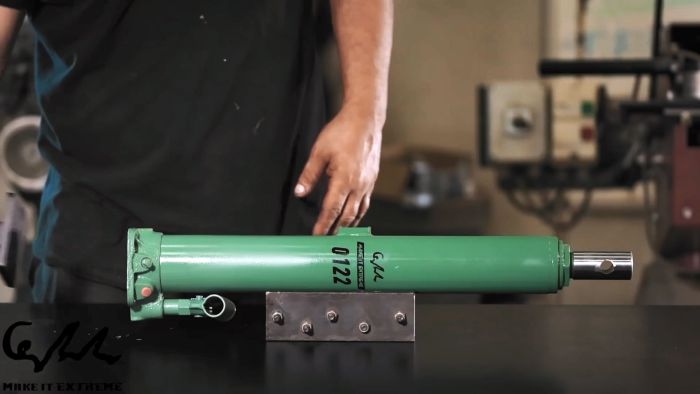

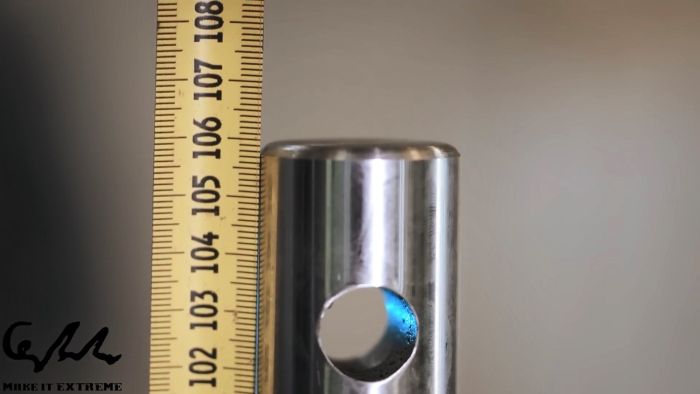

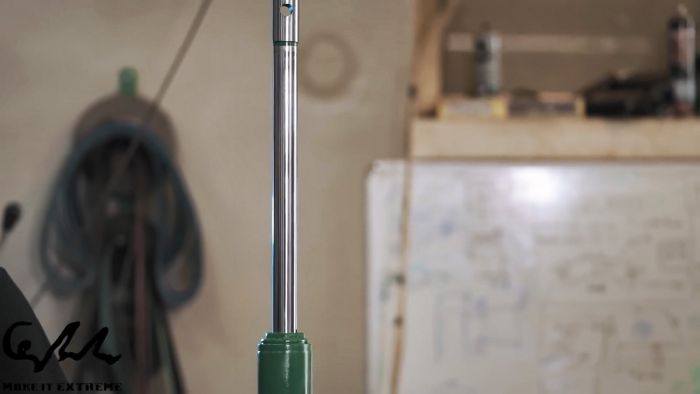

На резьбу цилиндра-штока накручиваем опорную пяту, к основанию прикручиваем винтами узел подвески и наш домкрат может успешно заменить негодный гидроцилиндр на самоходной технике или стационарном механизме.
