Сделать беспроводную зарядку для сотового телефона самому довольно просто. Такое зарядное устройство подойдет для любых моделей смартфонов с такой функцией.
Понадобится
- Кусок тонкостенной ПВХ трубы.

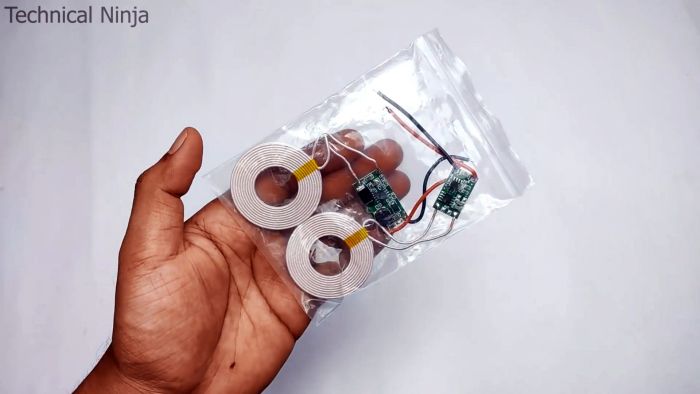

- Модуль беспроводной зарядки.

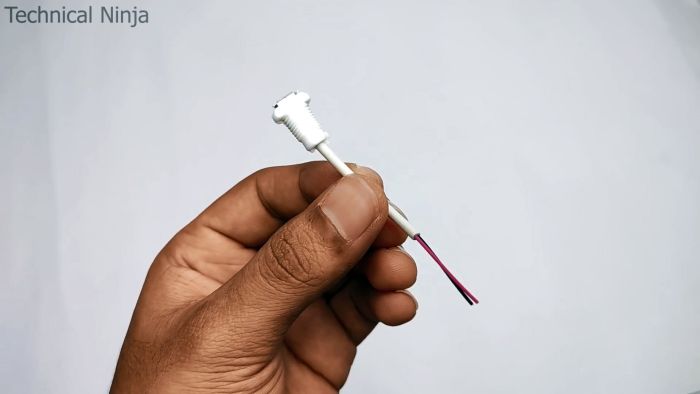

- Мини USB .
Изготовление беспроводной зарядки своими руками

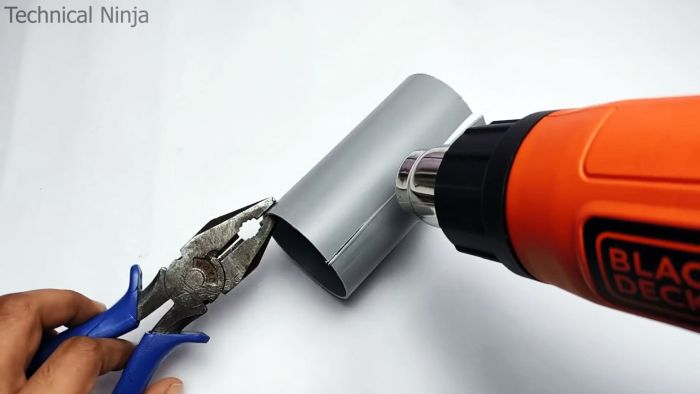

Кусок тонкой ПВХ трубы разрезаем вдоль. Разогреваем строительным феном до размягчения.

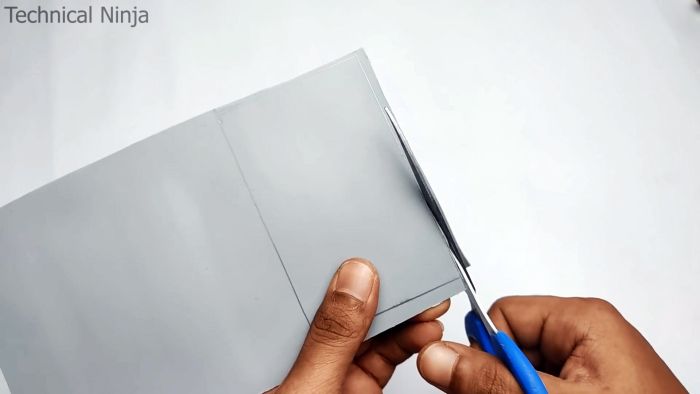

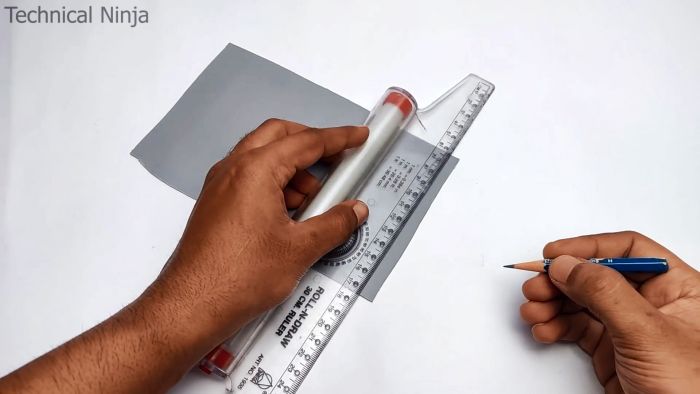

Распрямляем при помощи прямоугольного металлического или деревянного предмета. Размечаем на получившейся заготовке прямоугольник 10,5х6,5 см и вырезаем ножницами. Необходимо две таких заготовки.

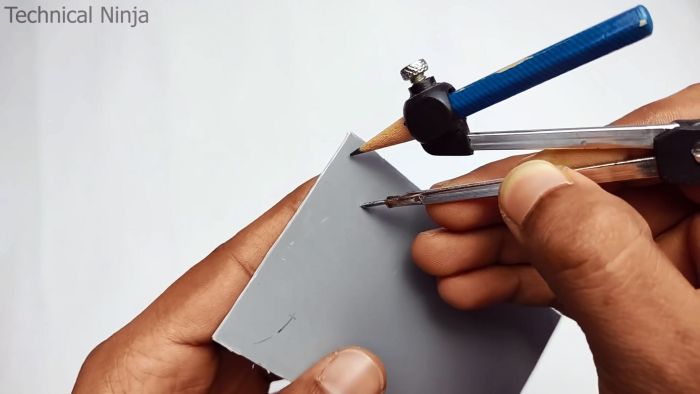

При помощи циркуля размечаем углы под скругление.

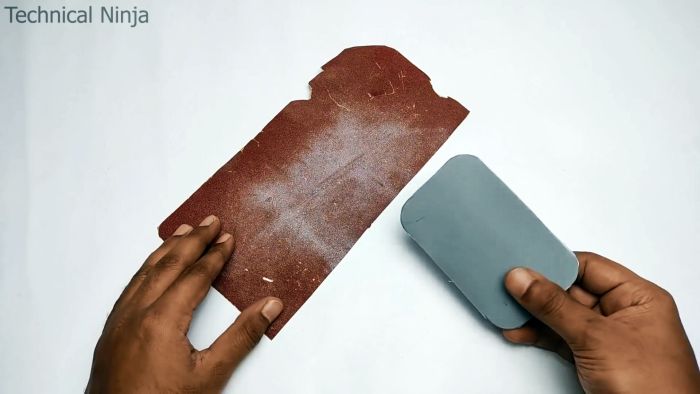

Стачиваем углы при помощи наждачной бумаги.

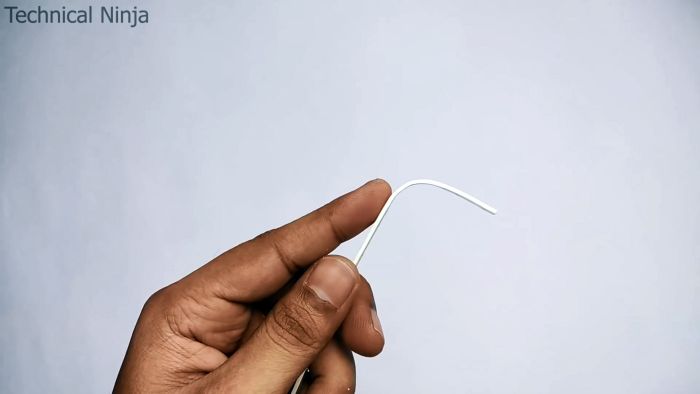

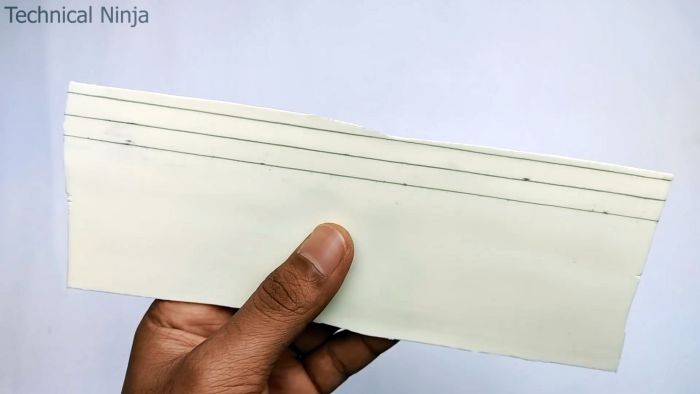

Из тонкого пластика вырезаем полоски сторон.

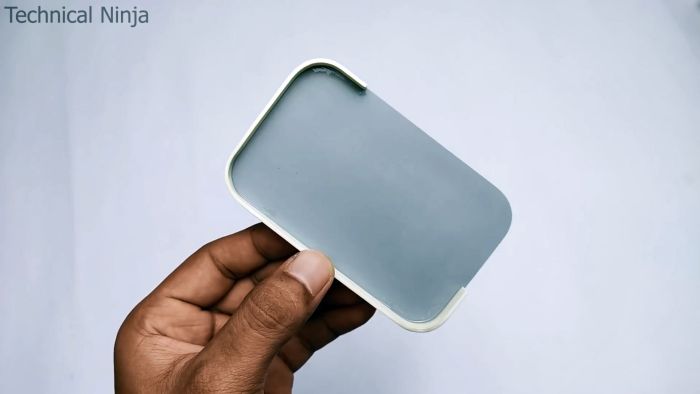

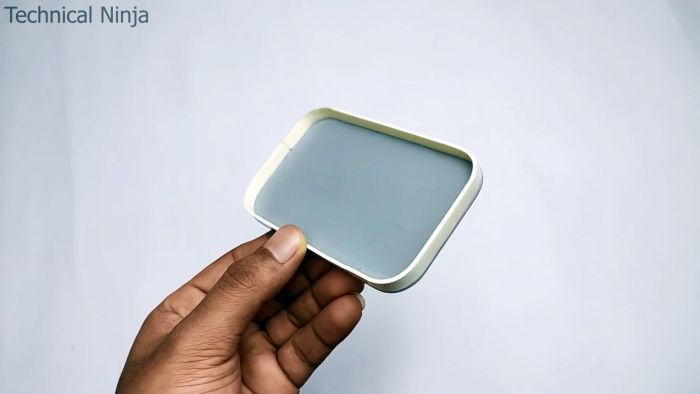

Загибаем по окружности углов и приклеиваем к основанию при помощи суперклея.

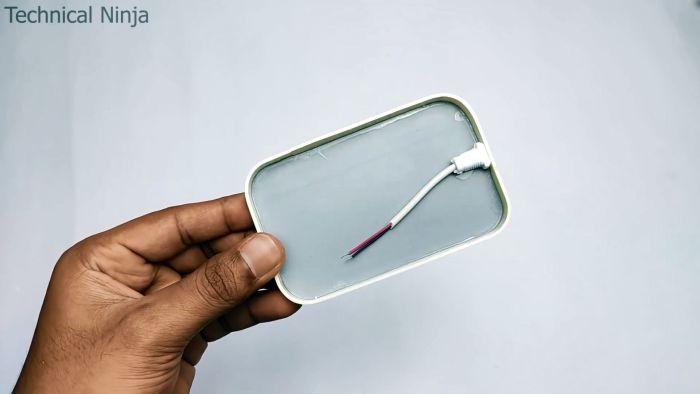

Острым канцелярским ножом делаем прорезь под мини USB. Вклеиваем розетку в корпус.

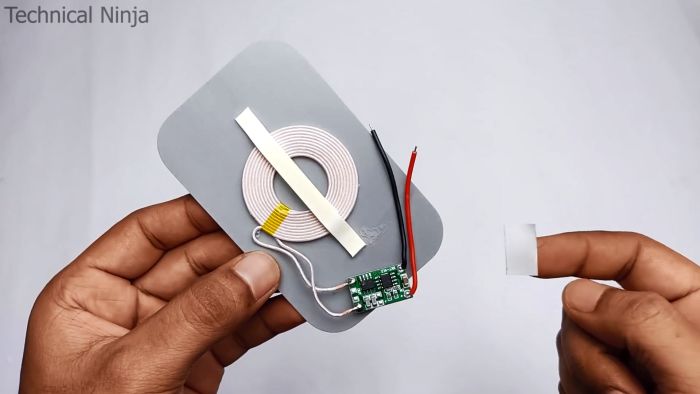

Приклеиваем катушку модуля беспроводной зарядки ко второй пластиковой заготовке.

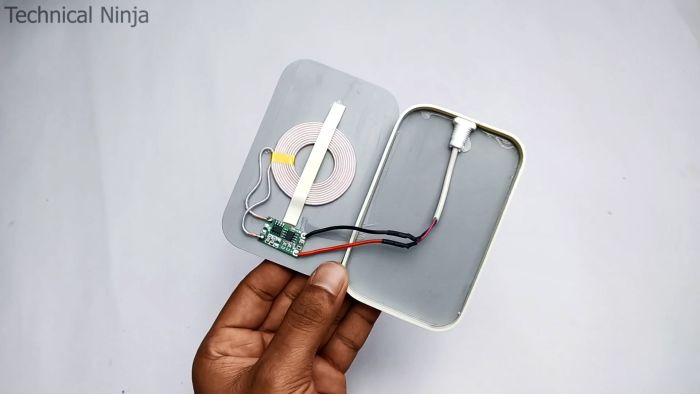

Припаиваем контакты от модуля зарядки к разъему мини USB, изолируем термоусадкой.

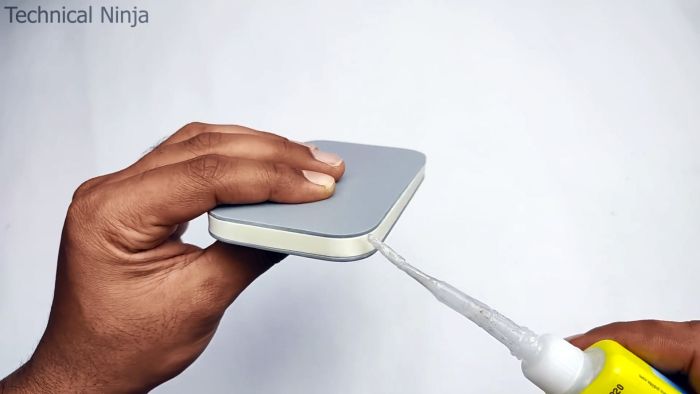

Закрываем корпус, фиксируем клеем.

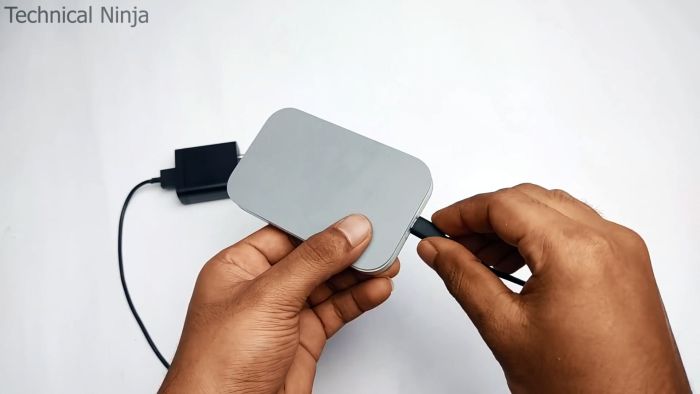

Подключаем блок питания 5 В к модулю беспроводной зарядки.

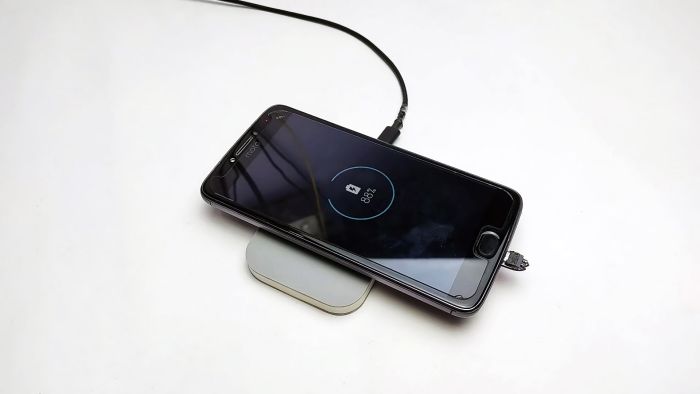

Беспроводная зарядка готова. Теперь, если на нее положить телефон обладающей функцией беспроводной зарядки, то он начнет заряжаться.
