Свитые из стальной полосы в спираль элементы служат как частью силовой конструкции оконных и дверных решеток, так и декоративным украшением. Для их изготовления с помощью универсальных инструментов нужно участие двух человек и часто нагрев заготовки. Но, если сделать довольно простое приспособление практически без затрат, то эту операцию может выполнить один человек безо всякого нагрева.
Понадобится
- Отрезок старой трубы;
- рулетка и маркер;
- круглый стальной стержень;
- стальной уголок;
- двутавр;
- сварочный аппарат;
- дрель и т. д.
Круглый стержень должен входить в трубу без особого усилия.
Процесс изготовления приспособления для навивки спирали
На трубе и стальном круглом стержне с двух концов выполняем разметку под соответственно поперечный и продольный расчетный пропил. От трубы и стального стержня по разметке отрезаем два фрагмента необходимой длины.

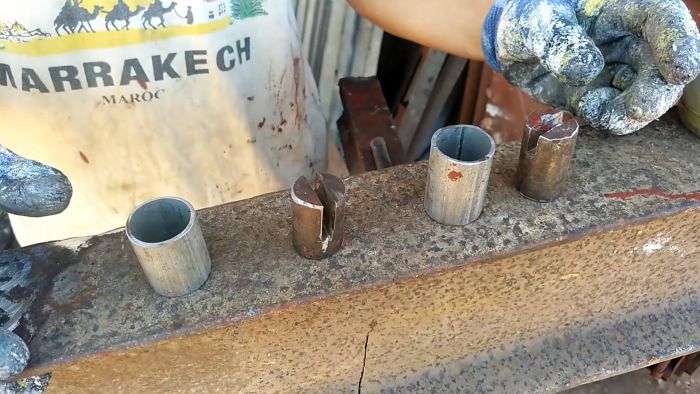

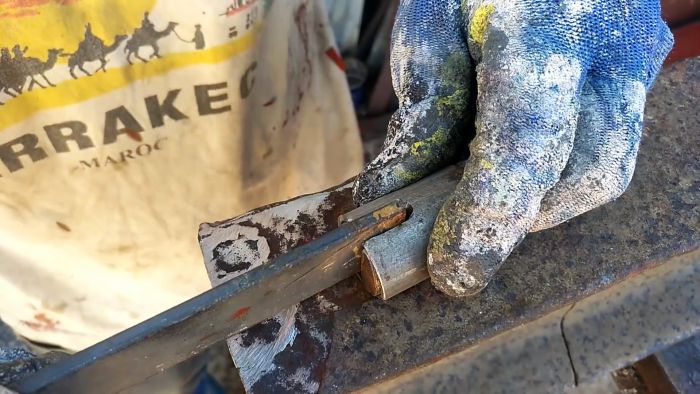

Во фрагментах стержня выполняем пропилы по разметке и вставляем их во фрагменты трубы заподлицо с одной стороны и выполняем разметку на отрезках труб, ориентируясь на пропилы во вставках, и также выполняем в них пропилы.

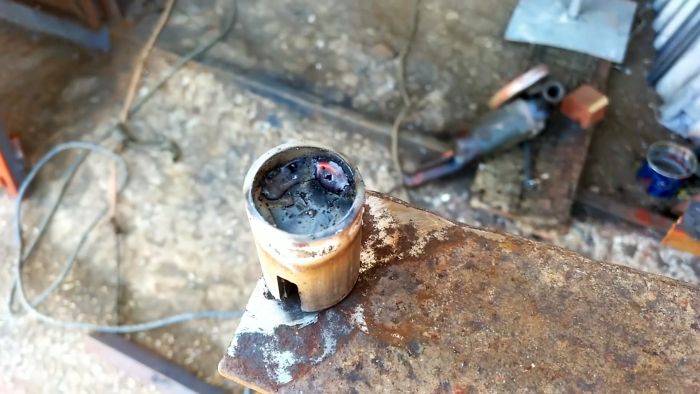

С другой стороны, привариваем вставки к фрагментам труб изнутри.
Два равных по длине фрагмента стального уголка прижимаем с двух сторон к верхней полке двутавра так, чтобы полки уголков лежали на полке двутавра и были симметричны друг другу.

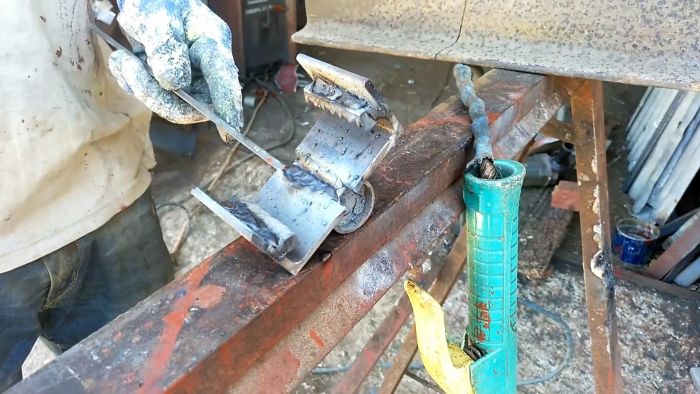

На зазор между полками уголков укладываем продольно отрезок трубы с вваренной в него вставкой так, чтобы пропил был ориентирован по вертикали и привариваем его к уголкам, причем этот узел должен свободно перемещаться по полке двутавра.
Для исключения соскакивания данного узла с полки двутавра к внешним полкам уголков изнутри под полкой двутавра в продольном направлении привариваем по отрезку арматуры требуемого диаметра.

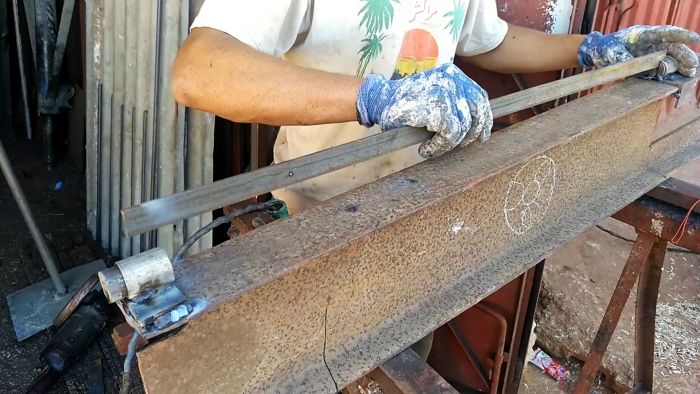

Центрируем второй фрагмент трубы с вставкой с пропилом, свободно перемещаемой внутри трубы, с помощью отрихтованной стальной полосы. Подставляем под него стальную пластину толщиной, достаточной для центровки пропилов по высоте.

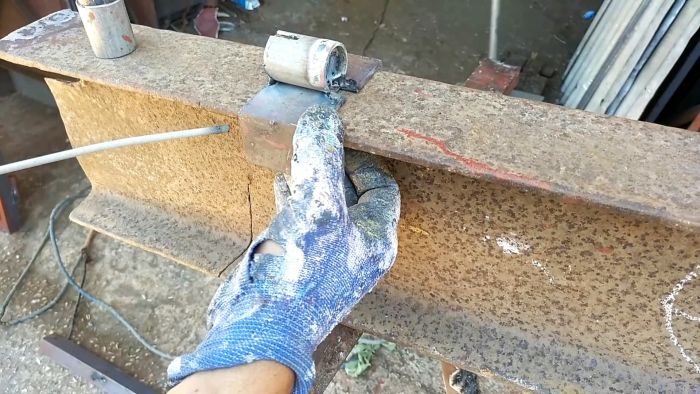

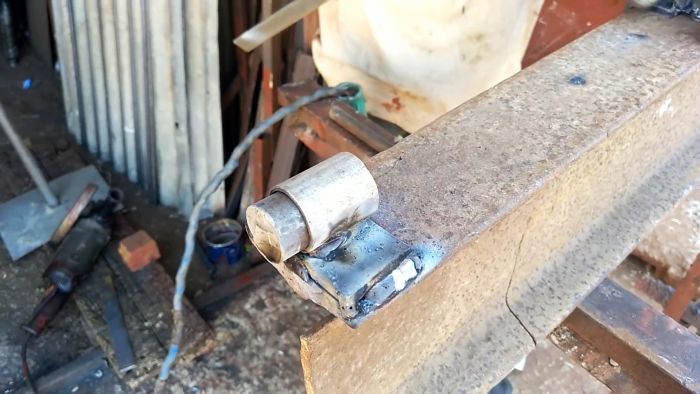

Привариваем пластину с трубкой и вставкой по линии торца двутавра.
К внешнему торцу вставки неподвижного узла привариваем вороток с ручкой.

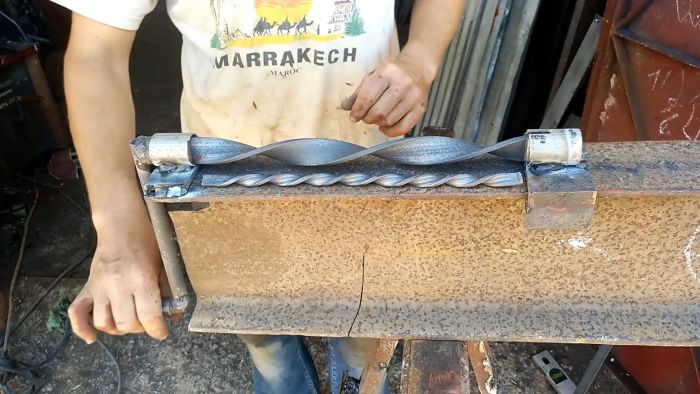

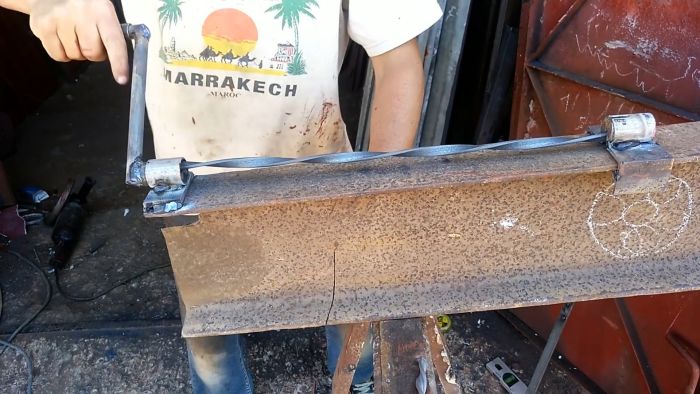

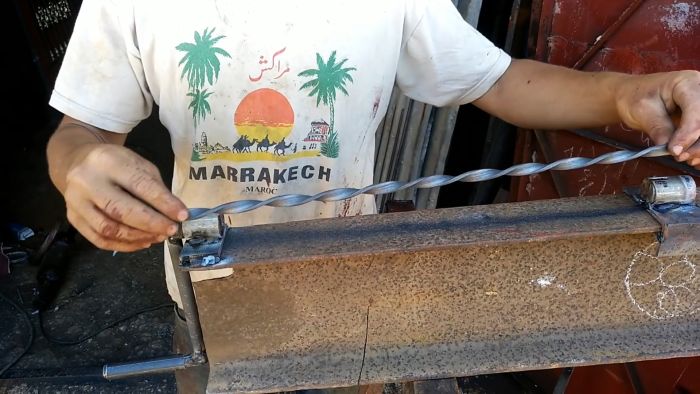

Вставляем в пропилы вставок стальную полосу, прижимая подвижный узел к заготовке, и вращаем ручку, тогда полоса постепенно трансформируется в спираль. Причем, чем больше совершено оборотов, тем гуще получится спираль.
