Для дверей хозпостроек на даче или подворье необязательно тратить деньги и покупать заводские запорные изделия. При наличии начальных навыков в слесарном деле их можно сделать самостоятельно из бросовых материалов и почти без затрат денег. Данный замок-засов можно назвать «умным», так как его нельзя открыть через щель как обычный засов, так как его ходовая часть упирается в ручку. Второй момент заключается в том, что благодаря использованию ручки-рычага засов очень легко открывается и закрывается без лишних усилий.
Понадобится
- Линейка и маркер;
- два квадратных стержня разного сечения;
- стальные полосы разной ширины;
- круглый стержень;
- карабин;
- шурупы и др.
Для работы будут нужны: тиски, молоток, дрель, сверлильный станок и сварка.
Процесс изготовления «умного» замка-засова

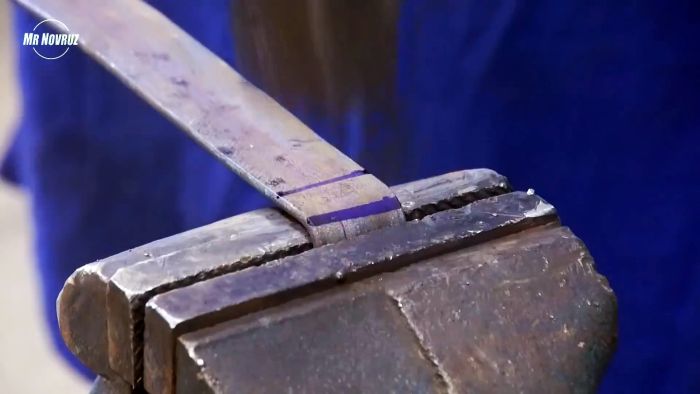

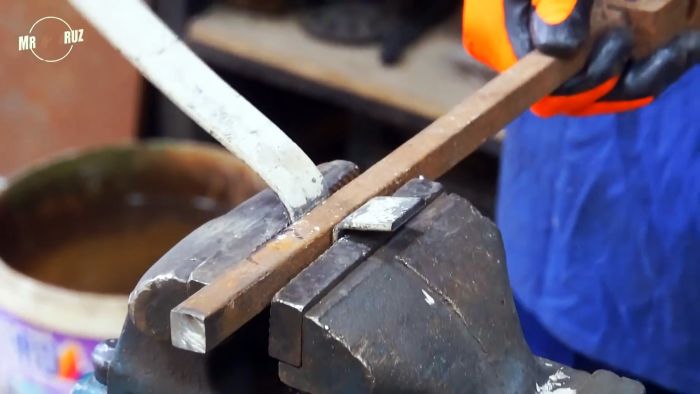

Из квадратного прутка, полученного ковкой (он прочнее), вырезаем отрезок необходимой длины. Сгибаем по разметке один конец стальной полосы под 90 градусов, пользуясь тисками и молотком

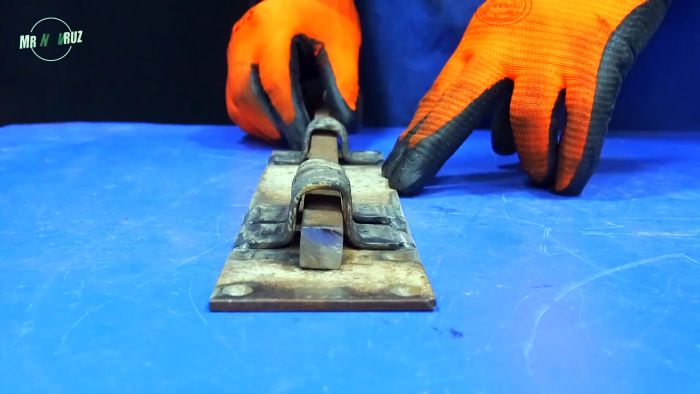

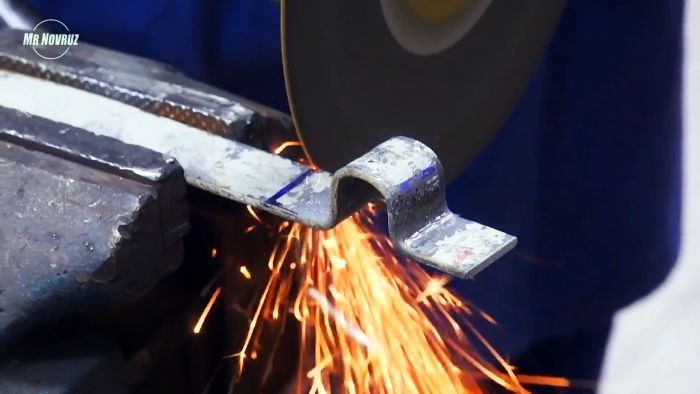

Из другой полосы выгибаем 3 одинаковые по размеру скобы двухлапковые, две из которых будут направляющими, а одна – ответной деталью, куда будет входить ригель в закрытом положении.
Устанавливаем эти три детали на полосу из стали в предназначенные для них места, намечаем на полосе линию реза и установки скоб, а также метки для сверления отверстий с раззенковкой.

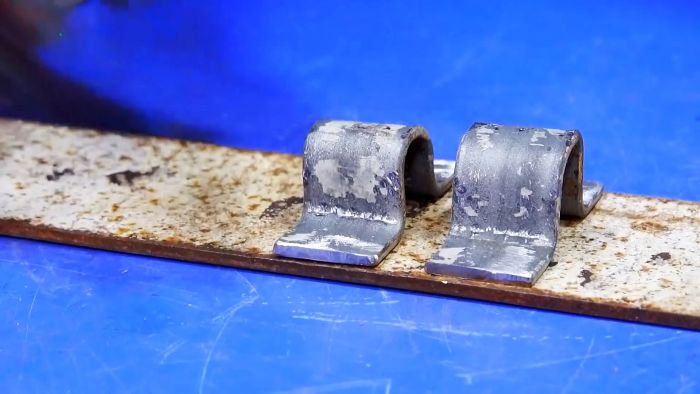

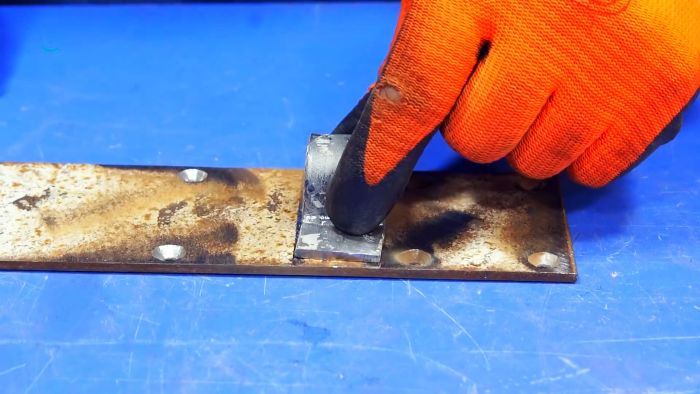

Привариваем две скобы рядом с небольшим зазором, а одну – на некотором отдалении к стальной полосе.

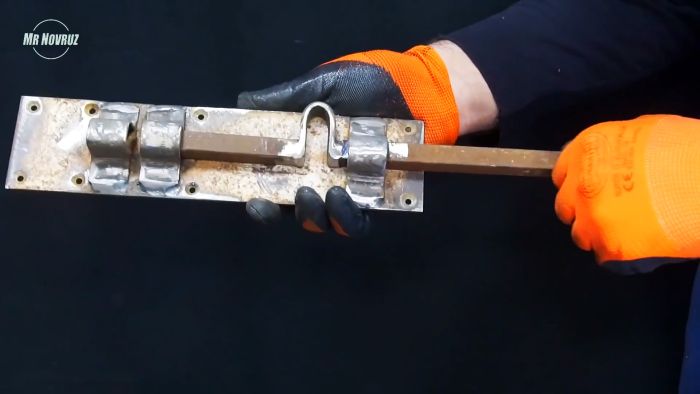

Вставляем в скобы стержень (ригель) так, чтобы его конец вышел с противоположной стороны спаренных петель и отмечаем место его разрезки недалеко от внутренней спаренной петли.

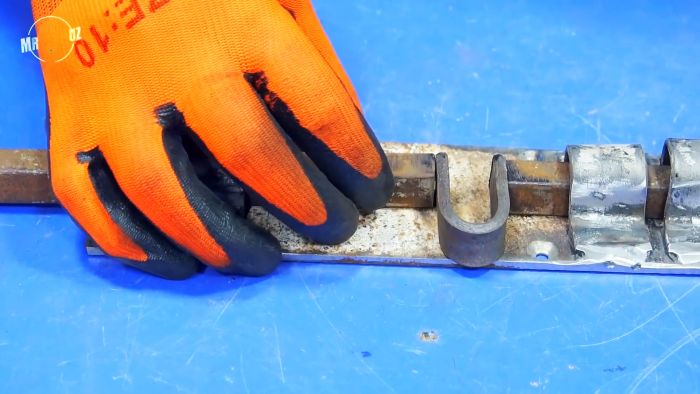

Сгибаем полосу U-образно, отрезаем ножки по размеру и привариваем в разрыв между частями ригеля.

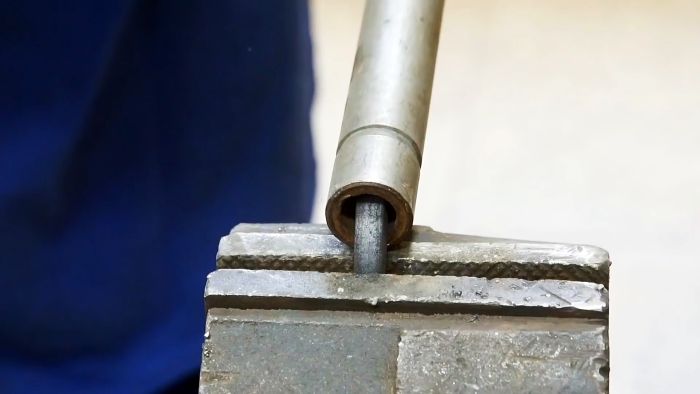

Сгибаем конец четырехгранника меньшего сечения под углом 90 градусов и выше его выгибаем большую сторону на небольшой угол в противоположную сторону, отступив от прямого угла примерно на 1/3 от ее длины, в той же плоскости, в которой лежит прямой угол.
К концу короткой стороны четырехгранника поперечно плоскости изгибов привариваем короткий круглый стержень, высота которого должна быть немного больше высоты U-образной полосы.

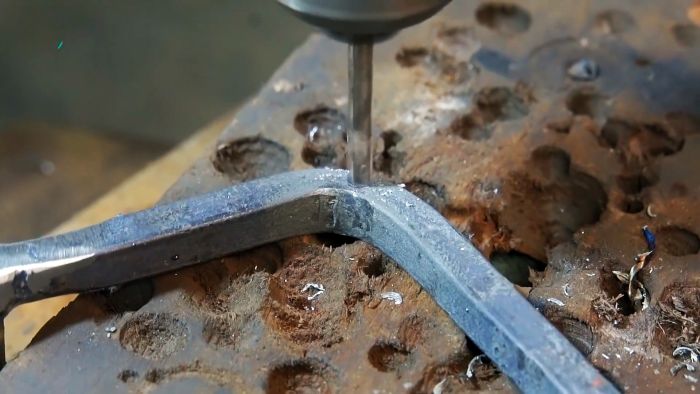

В центре изгиба четырехгранника под прямым углом параллельно круглому стержню сверлим отверстие.

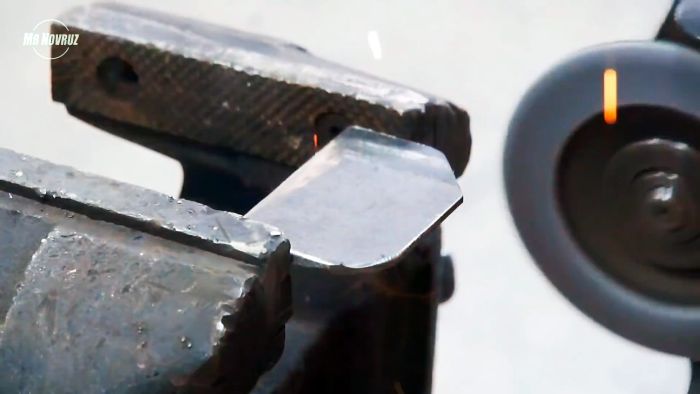

Устанавливаем ригель в закрытое положение и сразу за U-образной скобой к полосе, к которой приварены три скобы, крепим сваркой стальную пластину со скругленными наружными углами.

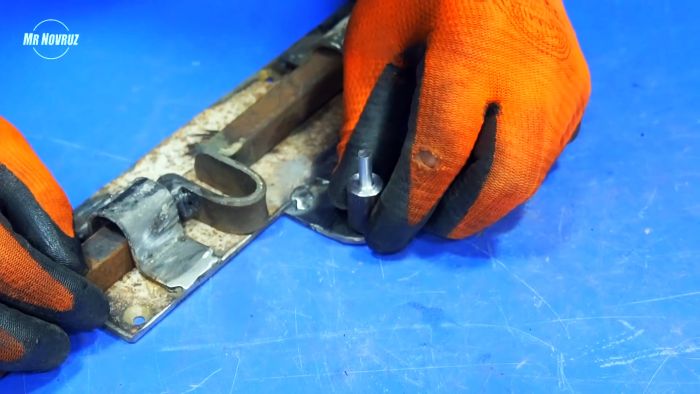

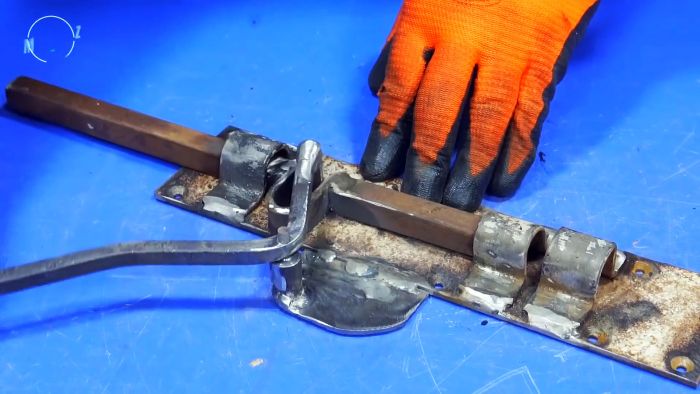

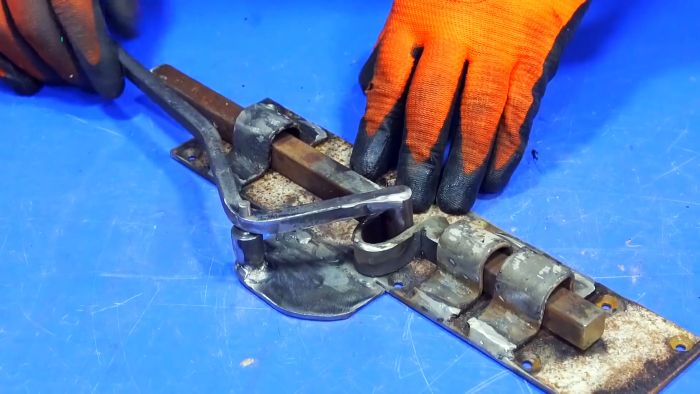

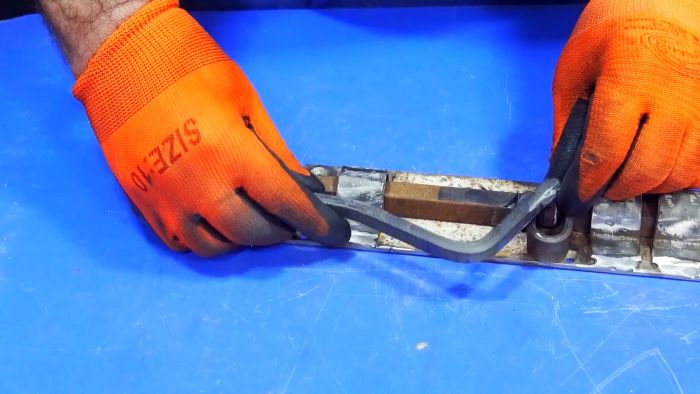

К ближнему к U-образной скобе скругленному углу пластины вертикально привариваем круглый валик с проточенной верхней частью, на которую надеваем по отверстию изогнутый в двух местах четырехгранник-ручку.

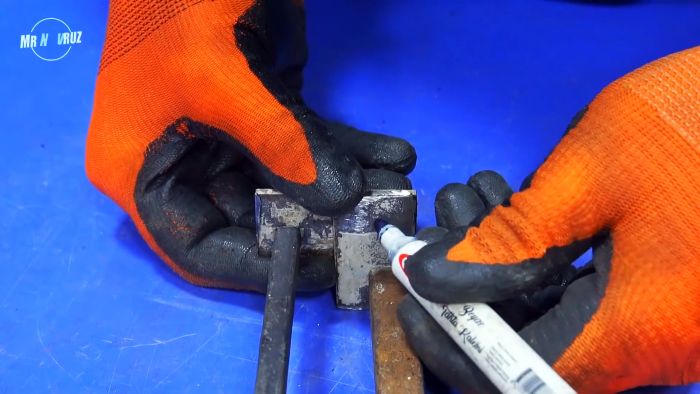

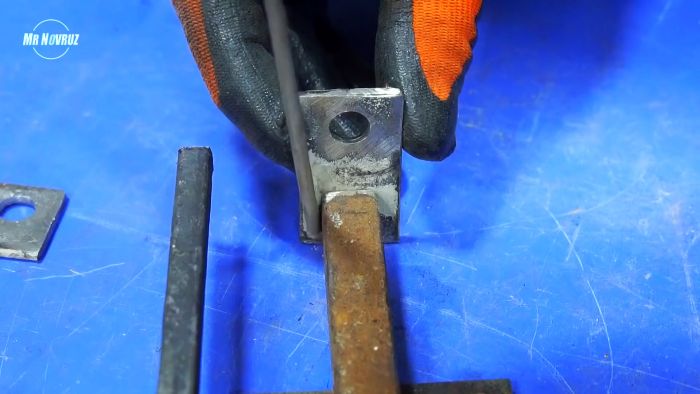

Привариваем к наружному торцу длинной части ригеля вертикально пластину с отверстием. Устанавливаем четырехгранник-ручку в закрытое положение, укорачиваем ее при необходимости и привариваем, но горизонтально, пластину с отверстием.
В закрытом положении отверстия пластин должны совпадать, чтобы их можно было зафиксировать карабином.

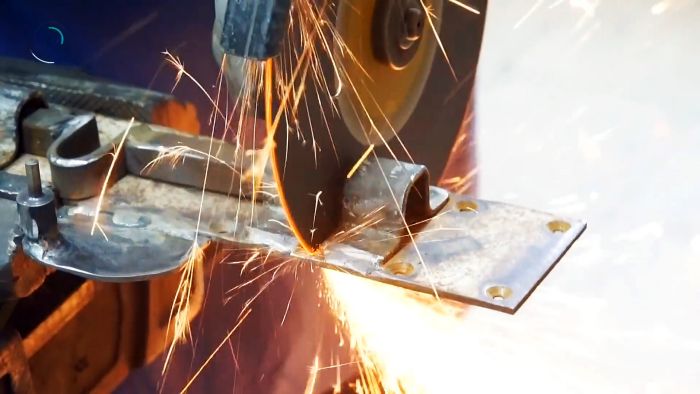

Отрезаем часть пластины с наружной из двух спаренных двух скоб.

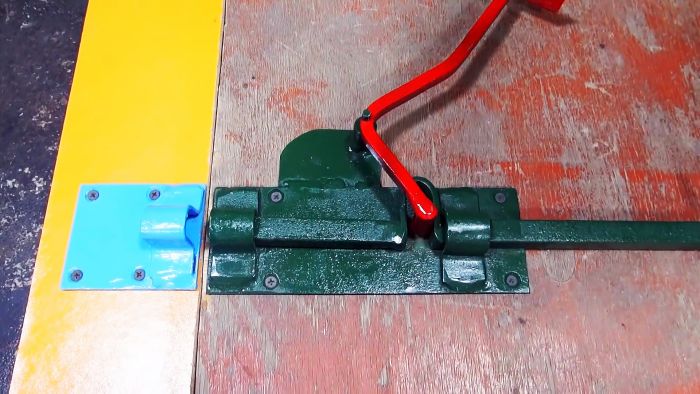

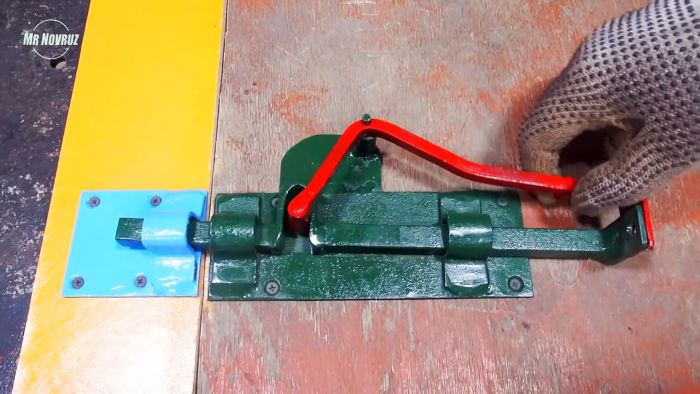

Закрепляем шурупами часть замка с ригелем к дверной коробке, а одинарную скобу – к дверному полотну напротив или наоборот в зависимости от того, какой вариант удобней осуществить и обеспечить наибольшую надежность.

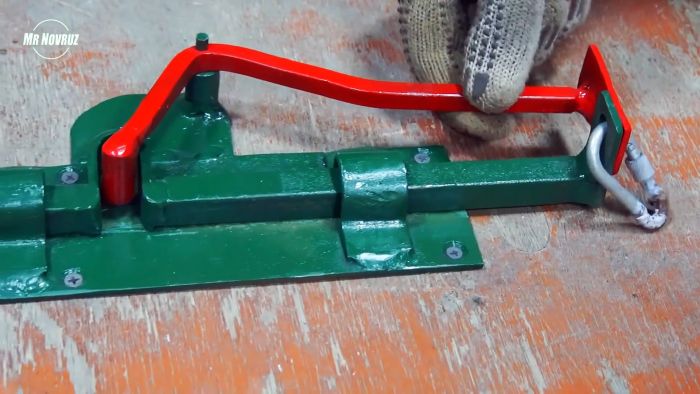

Для предотвращения открытия двери пластины ручки и ригеля можно зафиксировать стальным карабином.
