При необходимости надежно и герметично сварить трубы разного диаметра можно воспользоваться старым проверенным способом с сужением торца большей из них. Полученное в результате соединение будет не только надежным, но и красивым.

Что потребуется:

  • сварочный аппарат;
  • болгарка;
  • резиновая лента;
  • линейка;
  • маркер;
  • бумага;
  • циркуль.

Процесс сварки труб

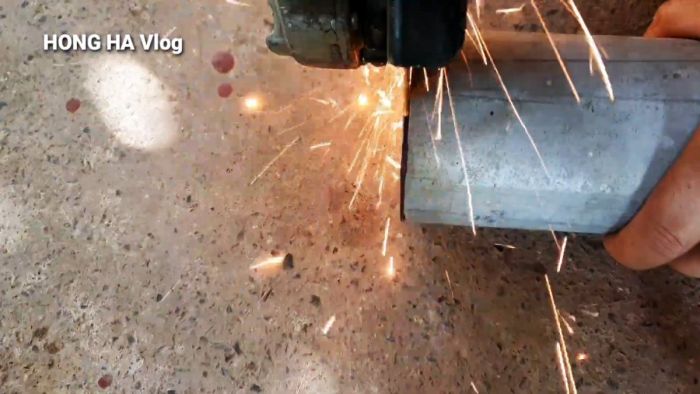

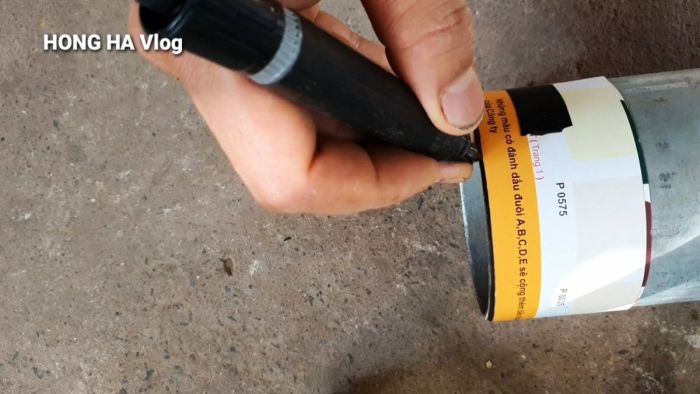

Свариваемые края труб нужно ровно отторцевать.

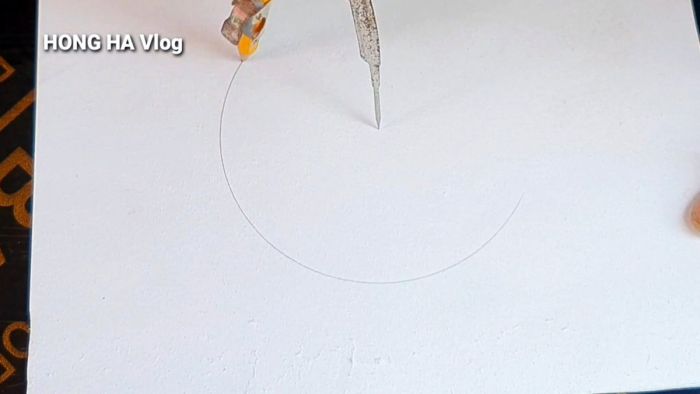

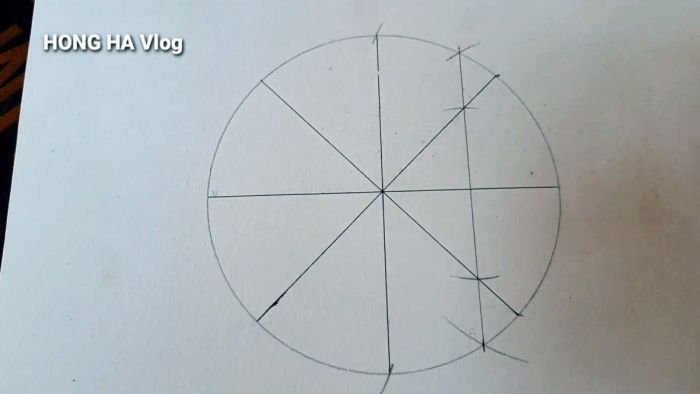

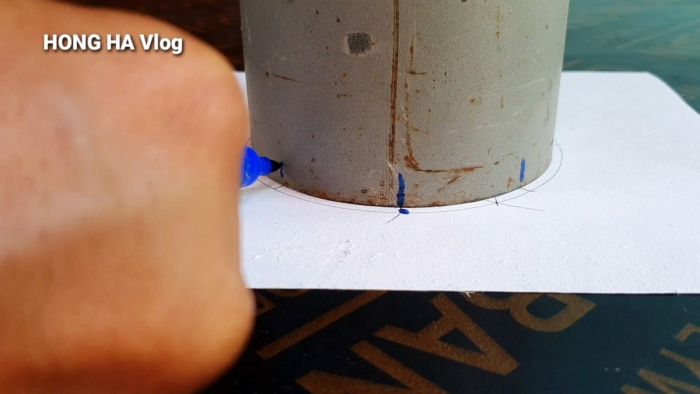

После этого необходимо разделить окружность большей из них на 8 равных частей. Это удобно сделать, расчертив на бумаге круг такого де диаметра, и перенести разметку из него на трубу.

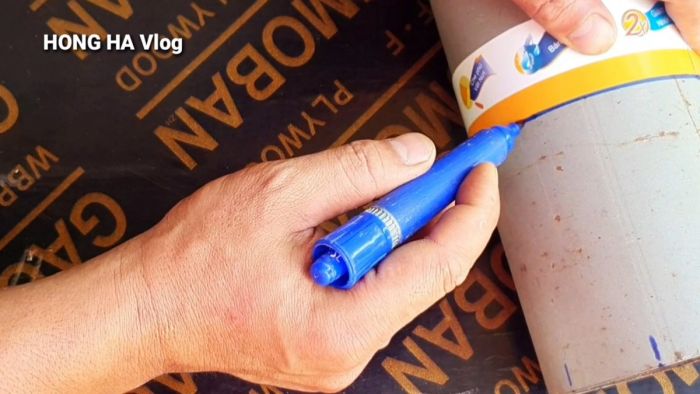

За 10 см от края размеченной трубы рисуется окружность.

После этого по меткам нужно разделить эту часть на 8 полос.

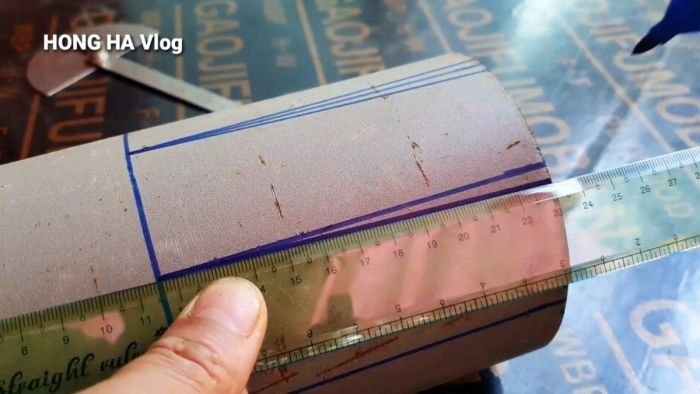

Далее необходимо расчертить клинья, вырезав которые можно сузить край до диаметра меньшей трубы. Для этого нужно сделать расчет по формуле (d1-d2)/8.


Полученное значение делится пополам. От каждой продольной полосы нужно отступить влево и вправо на полученное расстояние и поставить метки.

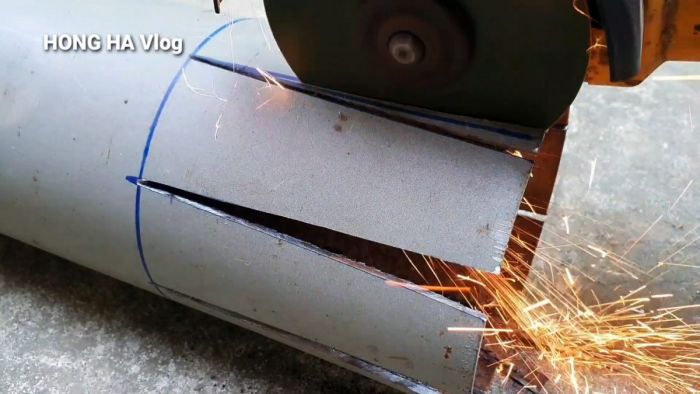

По ним наводятся косые линия, после чего вырезаются клинья.

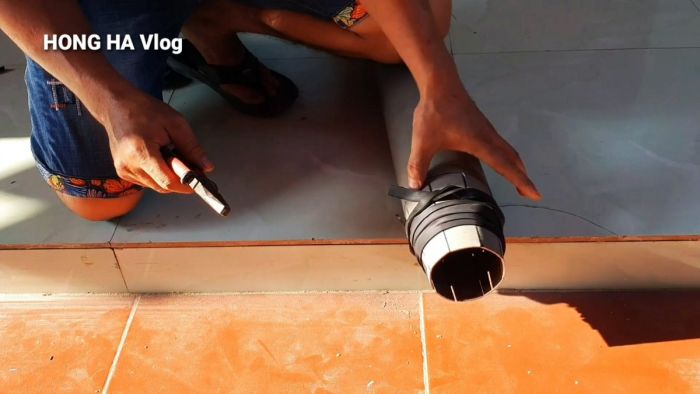

Теперь обмотав края урезанной трубы растянутой резиновой лентой, можно ее равномерно ужать до требуемого диаметра.

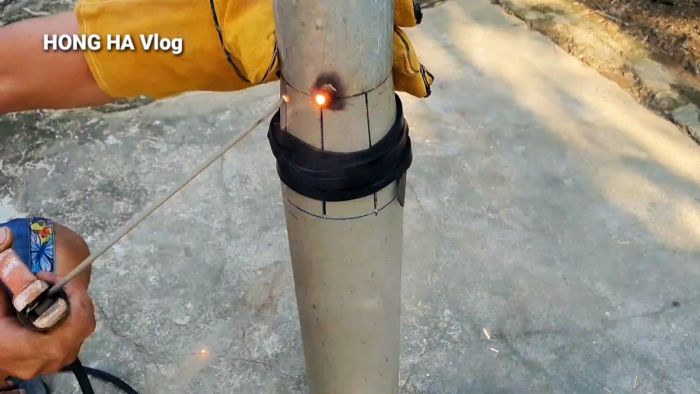

Затем трубы стыкуются и свариваются.

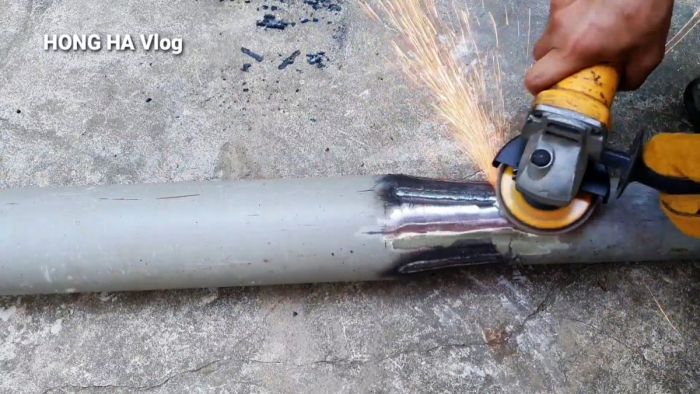

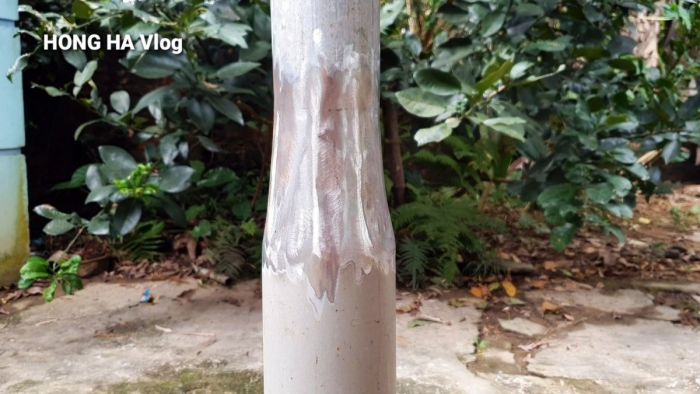

Также завариваются продольные разрезы. После шлифовки швов соединение будет выглядеть как заводское.
